maya 臉部布線建模
關于臉部布線：

講究布線的一個最重要目的就是為了動畫。

首先來看看臉部布線的原理。

我覺得一定要抓住兩個要素： 合理和足夠的線 。

要想布好線，首先對表情要有一定研究。布線的方式一定要與肌肉運動的方向相符合，否則很難表達出你想要的動作。其次，不要怕麻煩或吝嗇，舍不得布線（游戲模型不在此列），沒有足夠的可控點，想刷骨頭權重都沒地方刷去。動畫師常常罵模型師，沒有合理和足夠的線，很多動作都沒法做。（當然 setup 師也跑不了）

一個好的模型師必須對設置、動畫有一定了解，也就要知道運動原理和方式，同時對材質也要有一定的了解（后話不講了）

我們先來看看這張圖。

臉部的肌肉的走向其實很好觀察和理解。

-- 眼部的環狀眼輪匝肌，縱向的皺眉肌和橫向的額肌，為我們的布線提供很好的指導方向。

-- 嘴部是臉部嘴活躍的區域，環狀的口輪匝肌和放射狀的提肌可以實現很多動作。

-- 尤其要注意鼻唇溝。

鼻唇溝是將面頰部及頜分開的體表標志，鼻唇溝是由面頰部有動力的組織和無動力的組織相互作用的結果而形成。人們的許多表情動作，如微笑、哭泣等，都是通過鼻唇溝形態的改變，而開始啟動的。例如，微笑始于鼻唇溝周?chē)募∪猓?dāng)它們收縮時，上唇便朝著鼻唇溝向后方牽拉，由于頰部厚厚的皮下脂肪，使唇在鼻唇溝處遇到阻力，使鼻唇溝彎曲并且加深。同樣，在哭泣、示齒、咀嚼等表情及動作中，都會伴隨表現出鼻唇溝的彎曲及加深。
青少年時，面部表情及靜止?fàn)顟B(tài)、鼻唇溝形態的變化及原狀都會給人一種自然和諧的感覺。當年齡超過30歲時，面部逐漸出現衰老變化，尤其是鼻唇溝的加深最為明顯，這是由于面部皮膚的松垂堆積于鼻唇溝的頰側，再加以鼻唇溝30余年的頻繁活動，故在靜止?fàn)顟B(tài)下，鼻唇溝逐漸加深、變寬及伸長。

在布線時一定要有一條完整的環狀線確定鼻唇溝。

其實當你真正按著肌肉方向走，布線的基本架構已經很明顯了。

相信大家看過很多的模型布線圖，不要盲目，不是所有的好的模型的布線都符合運動要求（因?yàn)槿思抑幌胱鲮o幀來著）。那么我們來看看下面的圖把：

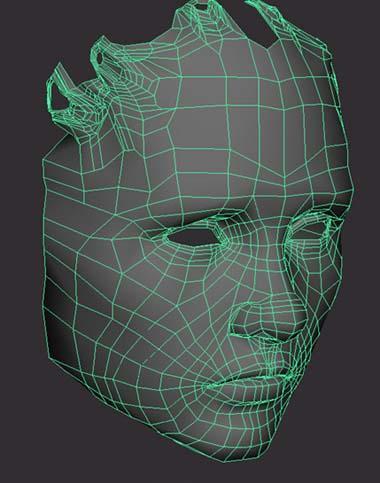

這張圖的布線看上去很工整，結構把握的也到位，但經過上面的分析應該看出問題了吧！

沒有確定鼻唇溝的線，上嘴唇的線也沒有呈現放射狀，用這種布線想讓她笑起來非常困難。

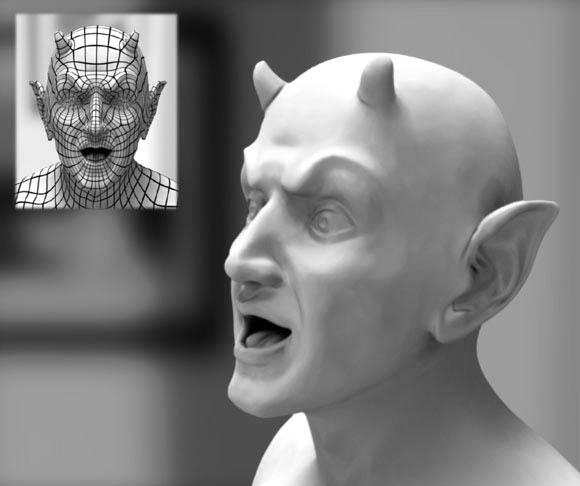

再來看看這張。這張圖大家應該很熟悉，這個模型做的相當漂亮。可是在布線上卻存在很多問題。如皺眉肌的部分和鼻唇溝的部分。有人會說，這不有鼻唇溝的線嗎？可這條線的位置卻很奇怪，在她放松狀態時不可能展開那么大，當她真正運動起來，這里的點該動還是不動呢？動起來就會不真實。

下面兩張圖視我覺得比較好的布線圖。

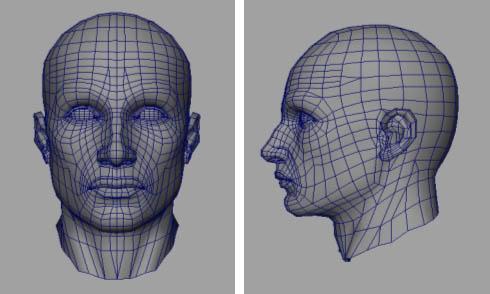

這張圖我是拿做教學范例的。除了皺眉肌和額肌的線太少外，布線的方向都很符合肌肉運動原理。

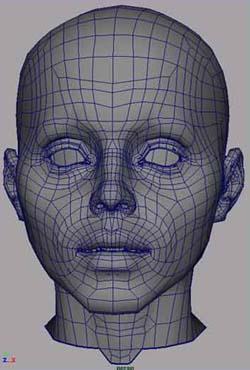

這張老圖很經典的說。現在拿 polygon 做模型，太隨心所欲，對布線都不講究。多看看以前的 nurbs 模型，能學到很多東西。

除了合理外，就是要足夠的線了。尤其是在眼部和唇部，足夠多的除了更好的塑造形狀外，動畫時各種表情都需要這些線。如嘴部，表情最豐富，你如果想做出史萊克那么多樣的表情，嘴部一定不能吝嗇線。

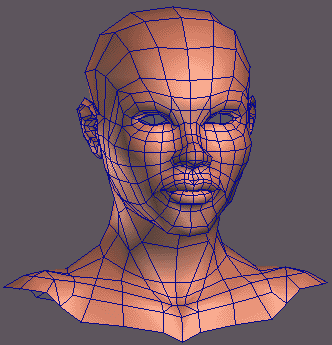

下面的圖是我做的教學模型的布線圖，遵循上面的原理來布線。
希望對學習建模的同學有所幫助。
