maya 設置腿部骨骼控制系統
這是關于一套置腿部骨骼控制系統的教程，細節之處翻譯的不好，或有遺漏的地方，請多多包含。

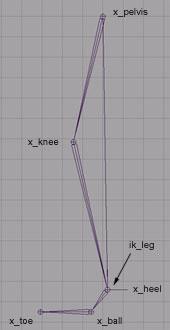

1 、按 f2 切換到 animation 菜單下，在側視圖里，我們進行 skeleton > joint tool ，依照下圖創建 5 個（ joint ）關節，分別命名為 x_pelvis,x_knee,x_heel,x_ball, 和 x_toe ，然后進行 (modify > freeze transformations) 命令。從 x_pelvis 關節到 x_heel 關節，我們給它個 ik （ skeleton > ik handle tool ），將這 ik 取名為 'ik_leg' 。

2 、我們這步要創建 3 個 locator(create -> locator ）。按住 v 鍵，分別將它們
定點在（圖示）關節上，相應的更名為 lx_toe,lx_ball 和 lx_heel 。然后分別將這三個關節進行點約束 constrain > point （先選擇 x_toe joint ，再選擇 lx_toe locator ，如此類推）。

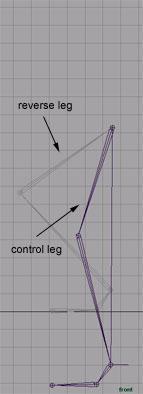

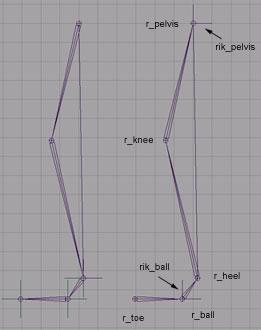

3 、選擇 root 關節（即就是 x_pelvis ），然后進行復制 (edit > duplicate) 。將復制的一套骨骼移到一處，按下圖分別命名為 r_pelvis,r_knee,r_heel,r_ball 和 r_toe 。 ok 后選擇 r_toe 關節進行 reroot 命令 (skeleton > reroot skeleton) 。從 r_toe 到 r_ball 創建 ik(skeleton > ik handle tool) ，并將這 ik 命名為 rik_ball 。然后 r_heel 到 r_pelvis 也創建 ik ，命名為 rik_pelvis 。

4 、我們先選擇 x_pelvis 關節 , 再選擇 rik_pelvis ikhandle ，進行點約束（ constrain > point ）。
現在我們打開 (window > animation editors > expression editor ），彈出表
達式編輯器，要寫一段小表達式。我們命名這表達式為 'const_toe' ，然后寫以下代碼：
r_toe.translatex = lx_toe.translatex;
r_toe.translatez = lx_toe.translatez;
if(lx_toe.translatey>0)
{
r_toe.translatey = lx_toe.translatey;
} else
{
r_toe.translatey = 0;
};
然后點 `create` 按鈕。
我們再建一個表達式，命名為 'const_ball' ，寫入以下代碼：
rik_ball.translatex = lx_ball.translatex;
rik_ball.translatez = lx_ball.translatez;
if(lx_ball.translatey>0)
{
rik_ball.translatey = lx_ball.translatey;
} else
{
rik_ball.translatey = 0;
};
點 `create` 按鈕。這兩段 mel 是分別控制 lx_toe 和 lx_ball 的。
現在我們從 outliner 大綱視圖中選擇 r_toe 關節， template 它（ display > object display > template) 。再選擇 rik_ball 和 rik_pelvis ikhandles 以及三個 locator(lx_toe, lx_ball, lx_heel) ，隱藏它們 (display > hide > hide selection) 。
現在我們可以測試這些關節了：）

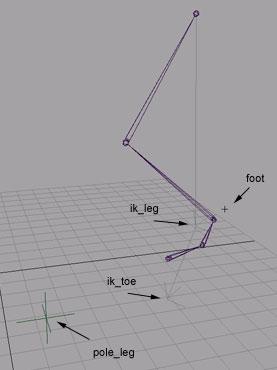

5 、從 x_heel 關節到 x_toe 關節創建 ik 并命名為 `ik_toe` ，然后將 ik_toe 和 ik_leg 兩個 ik 成組 (edit > group) ，命名為 `foot` 。然后我們打開它的 attirube editor ，在 display 里勾選 `display handle` ，這樣進入 component mode 就可以選擇這個 selection handle （像 + 字）了。

6 、現在我們創建個 locator ，命名為 `pole_leg` 。然后我們選擇這個 locator ，
按 shift 再選擇 rik_pelvis ikhandle ，進行 constrain > pole vector 。

7 、選擇 x_pelvis 關節，進行復制 (edit > duplicate) 。然后將復制的這些關節移到一處，按圖示分別將它們命名為 left_pelvis,left_knee,left_heel,left_ball 和 left_toe 。再進行 (skeleton > assume preferred angle) 。

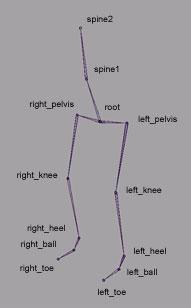

用 (skeleton > joint tool) 新建三個關節（圖示），命名為 root,spine1 和 spine2 。然后 left_pelvis 關節與 root 關節連接。
選擇 left_pelvis 關節，進行鏡像 (skeleton > mirror joint) 命令，將鏡像的一串關節分別命名為 right_pelvis,right_knee,right_heel,right_ball 和 right toe 。
