這些燈光特級效果大部分都需要靠聚光燈來完成，所以還需要進一步了解聚光燈的各種特性。

聚光燈特性

聚光燈特有的屬性是 cone angle ， penumbra angle 和 dropoff 。 cone angle 控制光束擴散的程度，通常采用默認值 40 °。 penumbra angle ，該值為正時，外部矩形區域邊緣模糊不清；該值為負時，內部矩形區域模糊，邊緣輪廓不清。

另外，還可以通過 decay regions 操作器來把聚光燈的光束分成若干個區域，并且指定哪一個區域被照亮，哪一個區域不被照亮，具體操作步驟如下：

(1) 創建一個如圖 7-21 所示的場景，在這個場景中包括一盞聚光燈和一個 nurbs 平面。

(2) 選取創建的聚光燈，然后執行 display → camera → light manipulator → decay regions 命令，結果如圖 7-22 所示。

圖 7-21 建立場景    圖 7-22 decay regions 命令效果

7.3.2 燈光操作器

燈光操作器允許用戶調整燈光和某一屬性設置。在攝影機視圖和燈光視圖中，該操作器都是可見和可利用的。

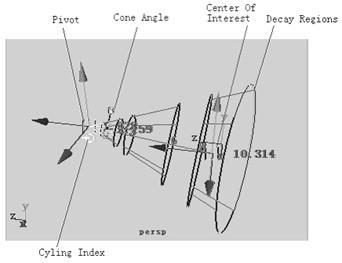

選取燈光物體，然后執行 modify → transformation tools → show manipulator tool 命令，即可在視圖中看到燈光操作器，如圖 7-24 所示。

圖 7-24 燈光操作器

● pivot ：燈光的中心位置，利用它可以精確移動光源的位置。

● cyling index ：?jiǎn)螕粼搱D標，可以在操作器的不同類型中進行切換。

● cone angle ：在視圖中運用鼠標左鍵移動該圖標，可以快速改變聚光燈圓錐角 度的大小。

● center of interest ：移動興趣點，可以精確地改變聚光燈的照射方向。

● decay regions ：移動 decay regions 操作器，將聚光燈光束分為 3 份，并且指 定哪個區域被照明，哪個區域不被照明。

輝光

輝光的強度、形狀和顏色都受到大氣的影響，一般情況所看到的輝光都是由太陽所產生的。例如，在霧天，太陽的周圍有一個較大的輝光。在光源處一般都可以看到輝光。

輝光與光源的強度和顏色緊密相關。例如，太陽的輝光就比普通白熾燈的輝光要強烈的多。如果要得到一個較為理想的燈光，不僅要改變輝光的顏色和強度，而且還要改變輝光的尺寸和柔和度。

在 maya 中，輝光有許多控制屬性，選中一盞燈光，然后打開其 attributo editor 對話框，在 light effects 區域中，單擊 light glow 右側的 按鈕，這樣系統就會自動建立起一個 opticalfx 節點，如圖 7-25 所示。該節點是和燈光節點相互聯系的。

圖 7-25 創建節點

下面介紹輝光的各種屬性。

● glow type ：該下拉列表中列出的是輝光的 5 種類型，其效果如圖 7-26 所示。

圖 7-26 各種輝光類型的效果

● glow color ：設置輝光的顏色。

● glow intensity ：改變輝光的亮度和大小。

● glow spread ：改變輝光的尺寸大小。

● star points ：改變輝光束的數量。

● glow radial noise ：設置輝光度的亮度。

● glow star level ：設置輝光束的寬度。

● glow opcity
