氣體力場

氣體力場主要用于模擬空氣運動的效果，被影響的物體將會產生加速或者減速運動，以模擬“風吹”的效果。

氣體力場你作為某個物體的子物體，當這個物體運動時，就會影響周圍的物體。如圖 10-37 所示，把氣體力場作為雙腳的子物體，當雙腳碰到粒子物體時，氣體力場就會影響粒子物體，以產生水紋或者灰塵的效果。

圖 10-37 氣體力場作用效果

在 dynamics 模式下，執行 fields → air □命令，打開如圖 10-38 所示的對話框，以便設置氣體力場的各種參數。

● air fields name ：設置氣體力場的名稱。

● wind ：系統默認的自然風設置，可以產生一種接近自然風的效果。可以使受影響的物體做加速運動。

● wake ：系統默認的陣風設置，可以產生一種近似間歇風的效果。

● fan ：系統的默認設置，可以產生一種柔風的效果，被影響的物體將在 45 °擴 展范圍內沿 x 軸以每幀 5 個單位的速度移動，效果如圖 10-39 所示。

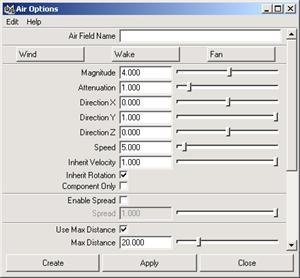

圖 10-38 air options 對話框

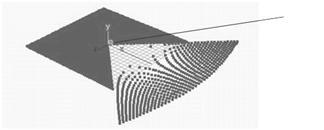

圖 10-39 柔風效果

● magnitude ：設置氣體力場的強度，即受影響物體的移動速度。 magnitude 和 direction x 、 y 和 z 屬性共同決定了風的速度。

該數值越大，氣體力場的力量越大。如果該值為正值，氣體力場向外推被影響物體，如果該值為負值，氣體力場向內吸引被影響物體。

● attenuation ：隨著氣體力場和被影響物體之間距離的增加，力場將會相應減小 強度。當 attenuation 為 0 時，氣體力場的強度不變。

● direction x ， y ， z ：設置氣體的吹動方向。

● speed ：用于控制被氣體力場影響的物體的運動速度。當 speed 的值為 1 時，物體與空氣的運動保持同步；當 speed 的值為 0 時，物體不會運動，這相當于關閉了氣體力場。

● inherit velocity ：當氣體力場作為子物體隨其父物體一起運動時，氣體力場本身的運動會影響它所產生的空氣運動， inherit velocity 就是用來設置這種影響力的，物體受影響的程度可以用如圖 10-40 所示的曲線來表示。

圖 10-40 受影響物體的移動速度

● inherit rotation ：和 inherit velocity 相類似，當氣體力場本身是旋轉的，或者氣體力場是旋轉物體的子物體時，氣體力場的旋轉將會影響氣體力場所產生風的運動。

● component only ：當復選框處于非選中狀態時，氣體力場對被影響物體的所有 元素的影響力是相同的；當該復選框處于選中狀態時，氣體力場僅僅對物體中的某些元素起作用。

● enable spread ：當該復選框被選中時，氣體力場只對被影響物體在 spread 文本框設置范圍內的元素起作用；當沒有被選中時，氣體力場對物體在 max distance 文本框設置范圍內的元素起作用。

● spread ：選中 enable spread 復選框時，氣體力場的影響范圍是一個圓錐形區域，此文本框用于設置圓錐形區域的角度大小，如圖 10-41 所示。

● use max distance ：當該復選框處于選 中狀態時，氣體力場只對被影響物體在 max distance 文本框設置范圍內的元素起作用。當沒有選中該復選框時，氣體力場與被影響物體之間將不會受到距離的影響。

● max distance ：設置氣體力場影響大的最大范圍。

下面是氣體力場作用方法的制作實例，具體操作步驟如下：

(1) 新創建一個場景，創建一個二維粒子矩陣和一個 nurbs 球體，如圖 10-42 所示。

(2) 為球體制作出一些移動動畫，但要保持球體的 y 軸坐標保持不變。

(3) 確認球體處于選中狀態，執行 fields → air □命令，在出現的 air options 對話框中單擊 wake 按鈕，設置 magnitude 的值為 10 ，然后單擊 create 按鈕。

(4) 為了使氣體力場跟隨球體運動，需要使氣體力場成為球體的子物體。執行 window → hypergraph 命
