在solidworks中通過橢圓連接修剪繪制葫蘆的草圖輪廓，再通過旋轉、倒圓角、抽殼等功能生成葫蘆模型的一個過程。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

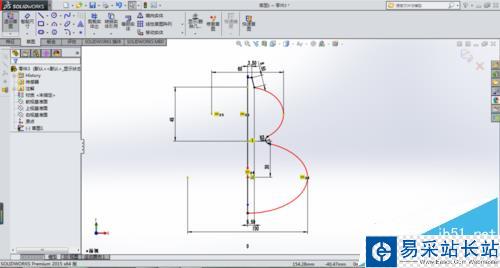

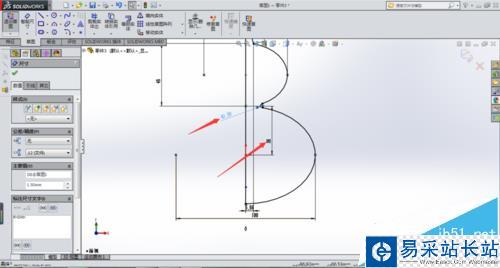

1、首先選擇基準繪制草圖，先繪制兩個大小不一樣的橢圓，指定尺寸進行約束，在兩橢圓交接處倒一個圓角。如圖所示

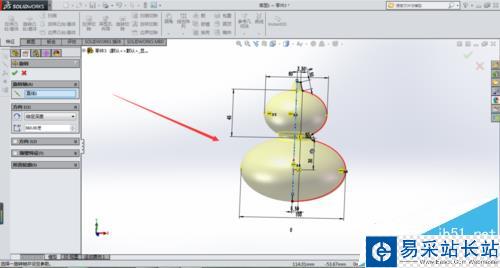

2、使用旋轉凸臺生成葫蘆實體，如果形狀不夠美觀，可以返回草圖修改尺寸，如圖

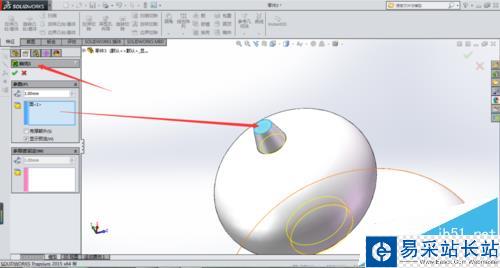

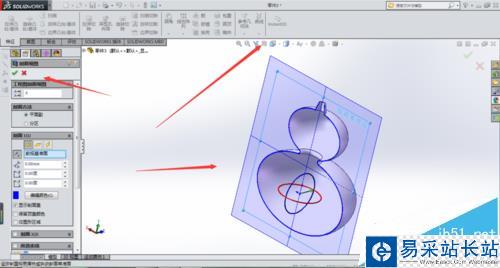

3、重新生成實體后，選擇抽殼命令，選取葫蘆頂平面為抽取面，留取壁厚1毫米。完成后可選擇截面視圖查看。

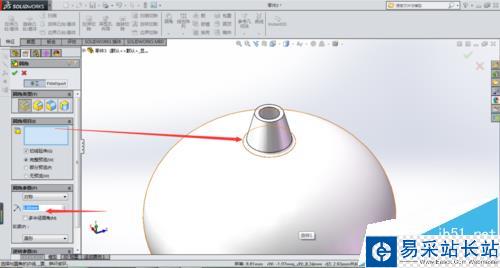

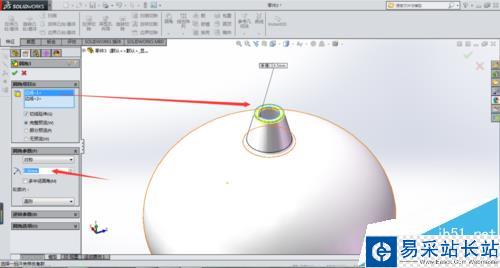

4、再使用倒圓角命令對葫蘆嘴進行倒圓角處理，最后選擇編輯外觀，指定葫蘆材料，渲染效果如圖

注意事項：

注意前面的修改特征和后面都會產生關聯，最好只做微調整。
