圓角命令可以快速的生成多種圓角，在繪制零件時用途廣泛，幾乎每個零件的繪制都需要使用，這次小編給你展示圓角命令的各種功能。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、打開solidworks軟件，點擊 新建 按鈕

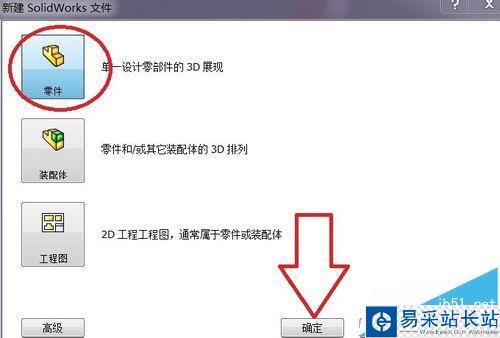

2、在彈出的對話框中，選擇零件后點擊確定

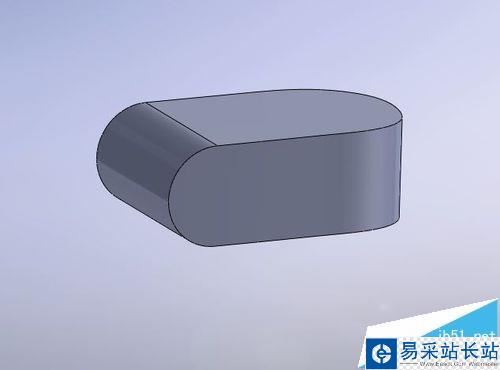

3、小編拉伸了一個毛胚，為大家展示圓角命令的各種功能

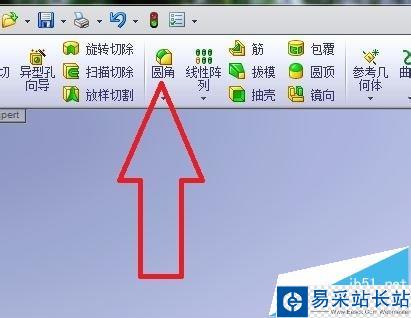

4、點擊 圓角 命令

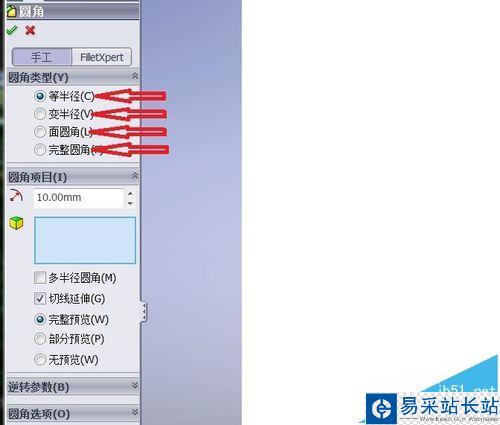

5、在彈出的對話框中，可以看到，有四種生成圓角的方法，分別是

1）等半徑

2）變半徑

3）面圓角

4）完整圓角

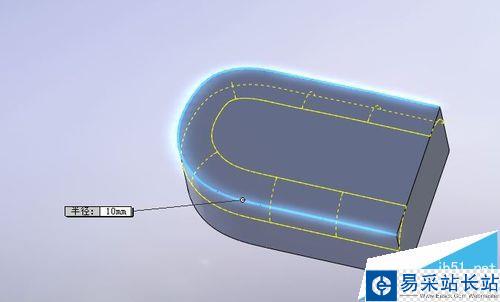

6、等半徑 繪制圓角，這個比較簡單常用，就不細說了

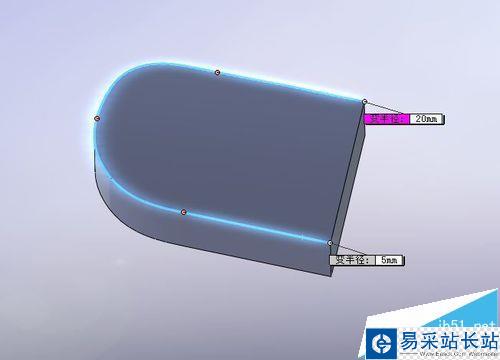

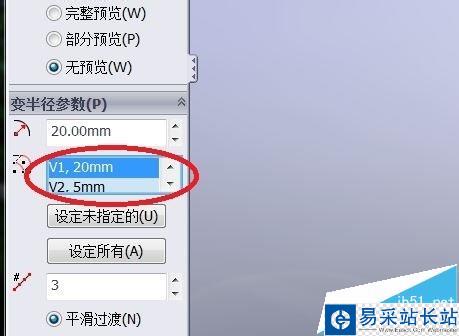

7、變半徑 繪制圓角。分別輸入選中邊兩端的需要設置圓角的半徑值V1和V2

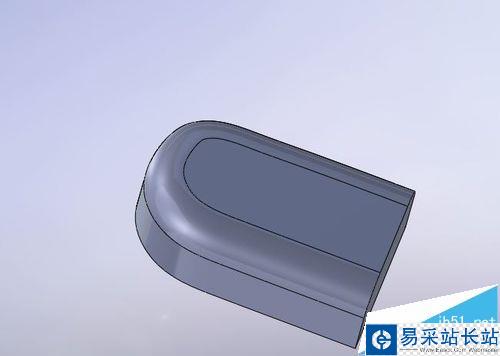

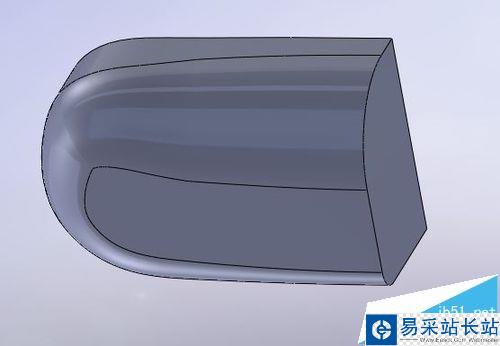

8、完成后的效果

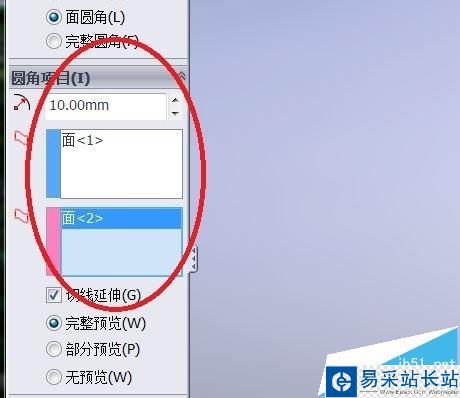

9、面圓角 繪制圓角，選中兩個有公共邊的面，設置好圓角半徑，公共邊就可以生成圓角

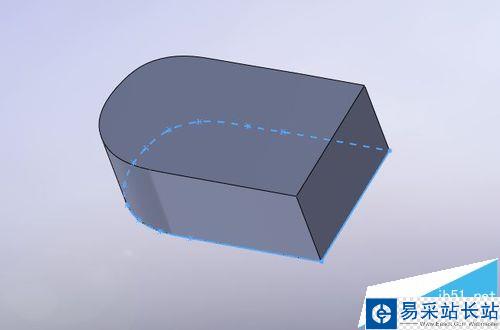

10、設置好后，可以看到預覽

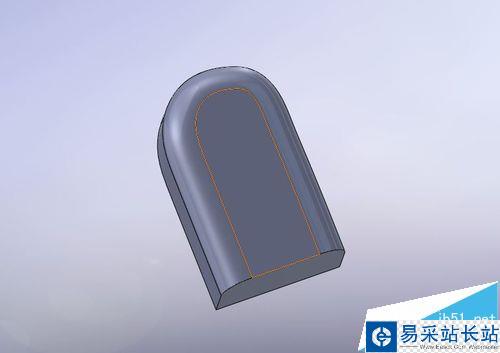

11、完成后的效果

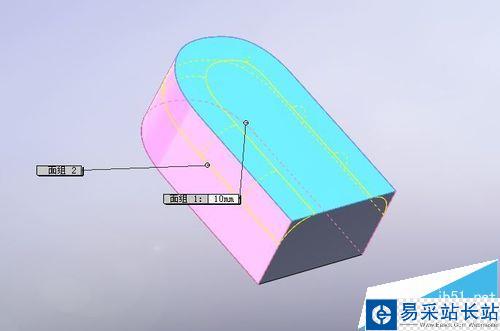

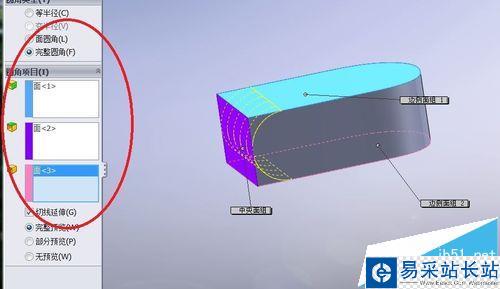

12、完整圓角 繪制圓角。這種方法不需要設置半徑，需要順序選中三個面，側面1、中間面、側面2。可以看到設置完成后的預覽

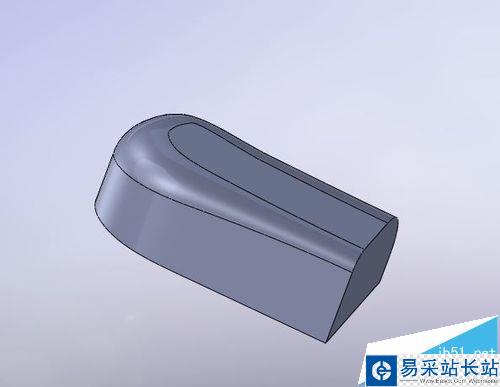

13、完成后的效果

14、到此圓角的使用方法就介紹完了。
