SolidWorks中想要?jiǎng)?chuàng)建一個下水軟管，該怎么創建呢？下面我們就來看看詳細的圖文教程。

軟件名稱：SolidWorks 2018 SP3.0 Premium 64位 中文特別版(附破解文件+安裝教程) 軟件大小：14.3GB更新時間：2018-05-22

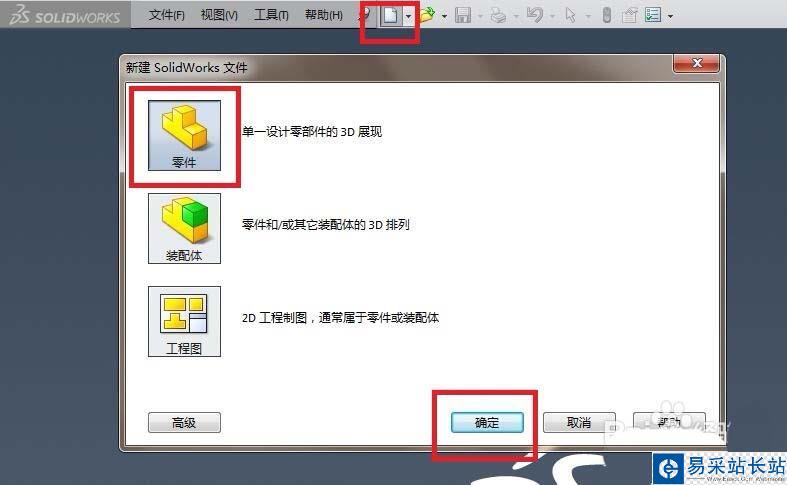

1、如下圖所示，打開SolidWorks軟件，新建一個空白的零件文件。

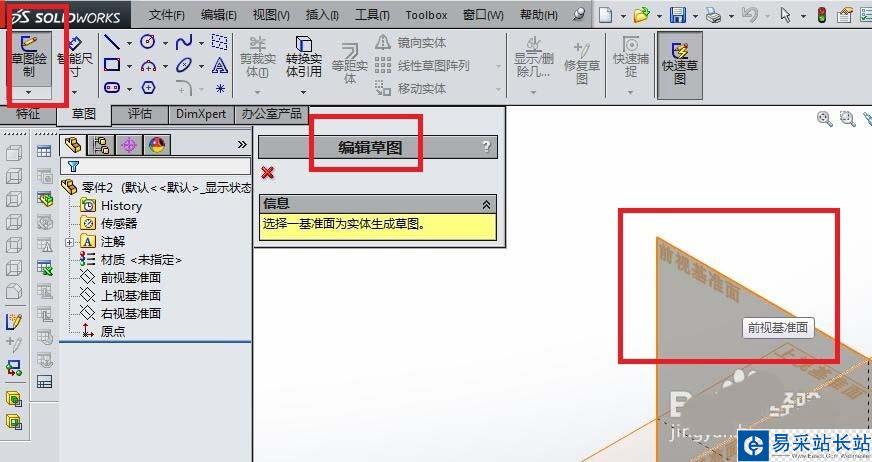

2、如下圖所示，點擊工具欄中的“草圖繪制”圖標，出現一個“編輯草圖”對話框和三個基準面，選擇“前視基準面”為草圖平面。

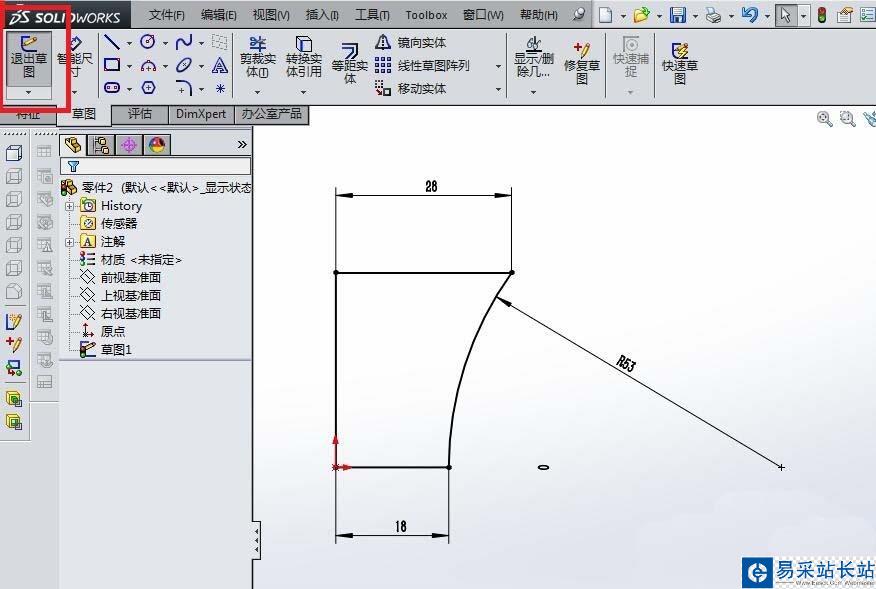

3、如下圖所示，注意草圖尺寸，嚴格按照下圖中的尺寸畫草圖，最后“退出草圖”。

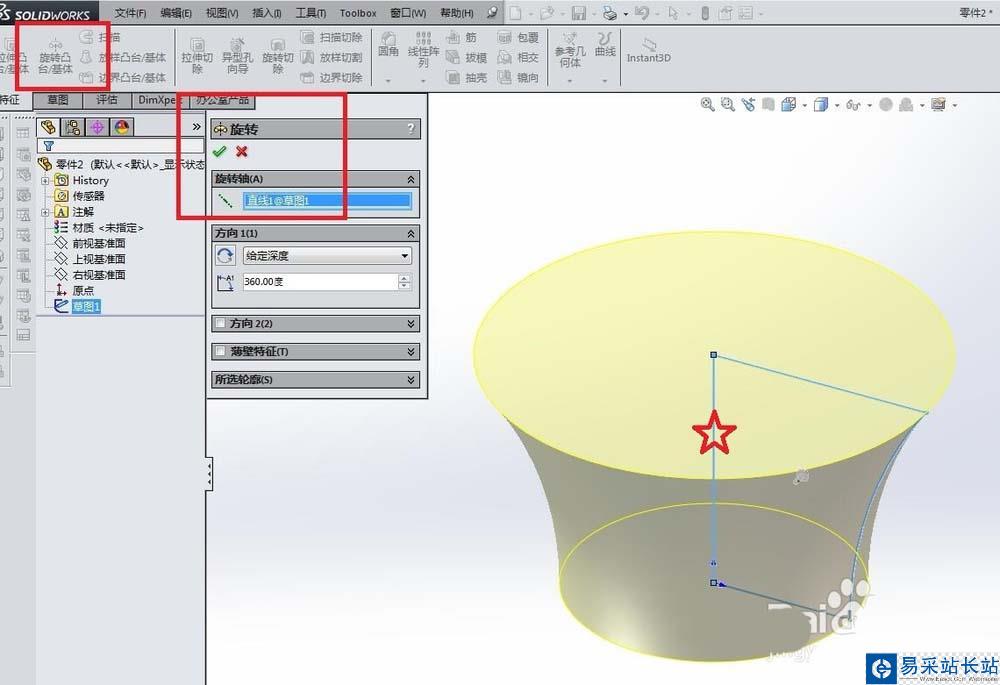

4、如下圖所示，選擇剛剛畫的草圖，點擊工具欄中的“旋轉凸臺/基體”圖標，出現“旋轉”對話框，旋轉軸一欄選擇紅色五角星所在的直線，看預覽效果，可以打√了。

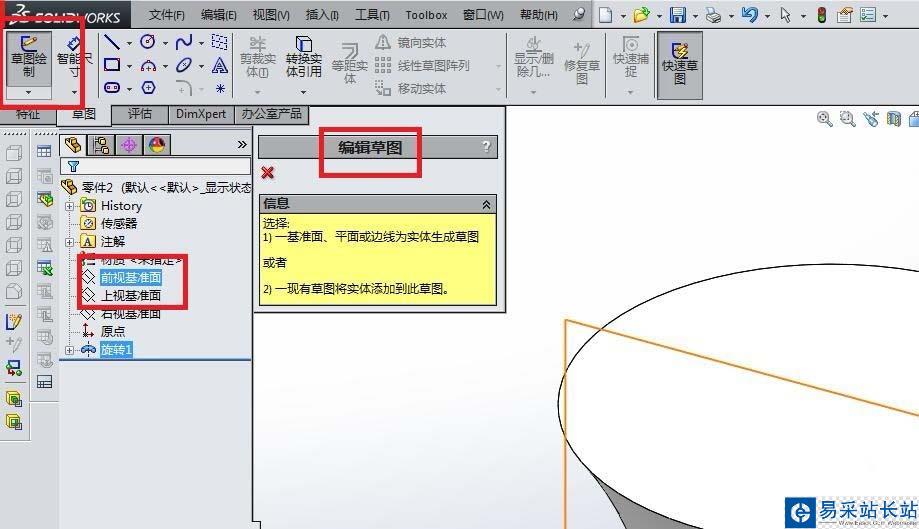

5、如下圖所示，點擊工具欄中的“草圖繪制”，出現“編輯草圖”對話框，在設計樹中選擇“前視基準面”為草圖平面。

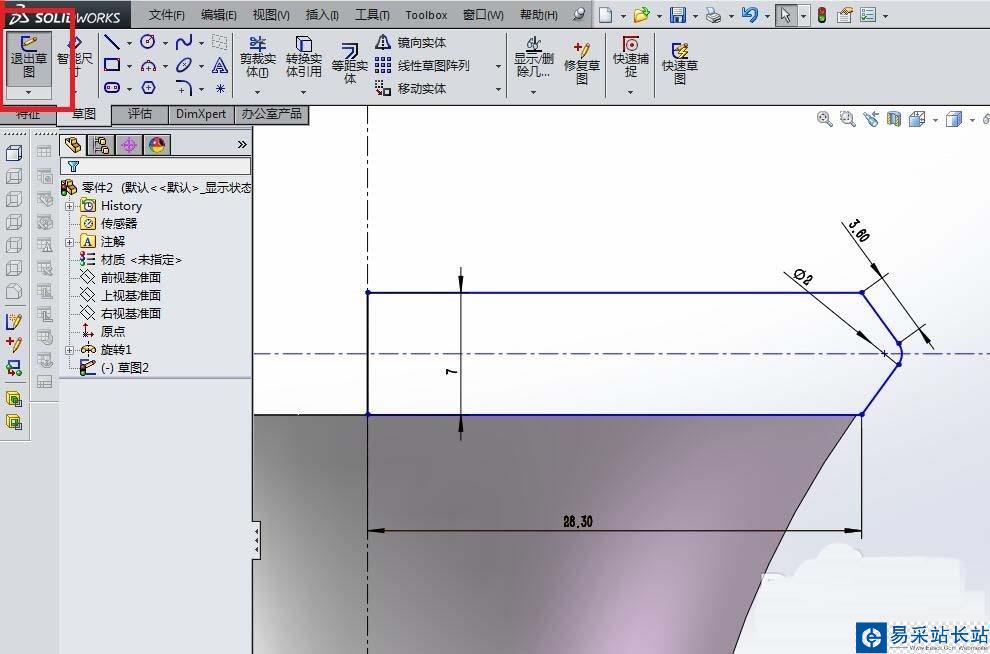

6、如下圖所示，嚴格按照?qǐng)D中尺寸畫草圖，畫好之后“退出草圖”。

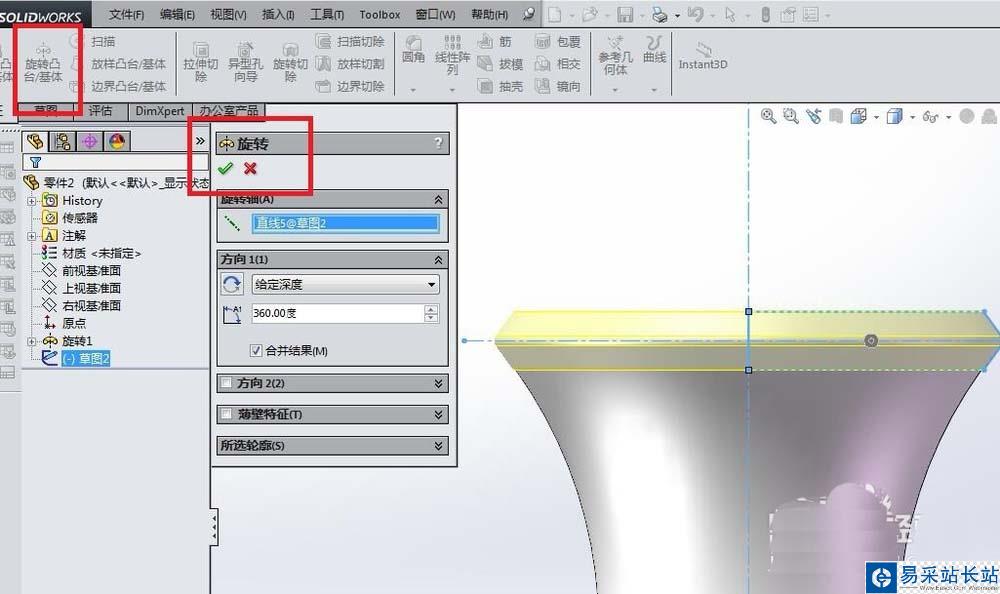

7、如下圖所示，點擊工具欄中的“旋轉凸臺/基體”圖標，出現“旋轉”對話框，旋轉軸一欄選擇豎直線，看預覽效果可以打√。

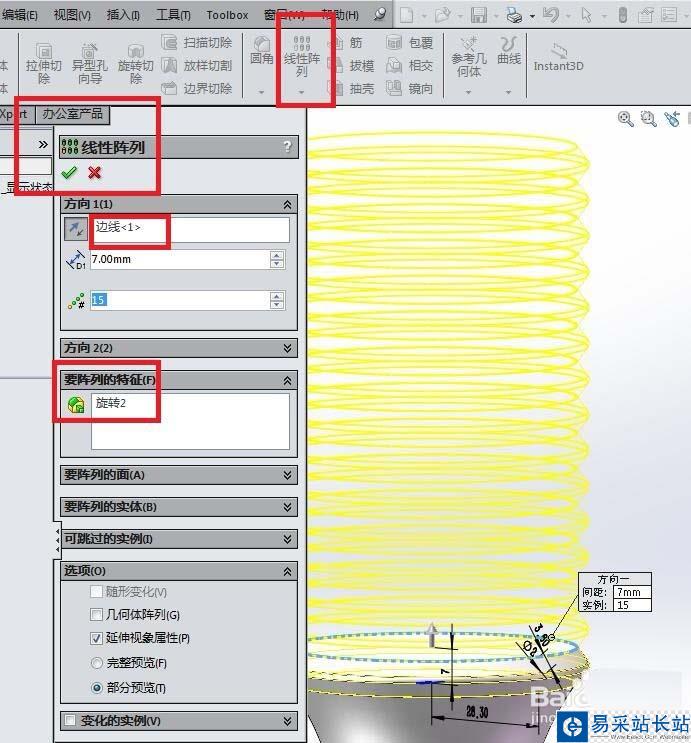

8、如下圖所示，點擊工具欄中的“線性陣列”圖標，出現“線性陣列”對話框，對話框中“方向”一欄選擇“邊線1”，“要陣列的特征”一欄選擇剛剛的旋轉實體，距離7，數量15，打√。完成線性陣列操作。

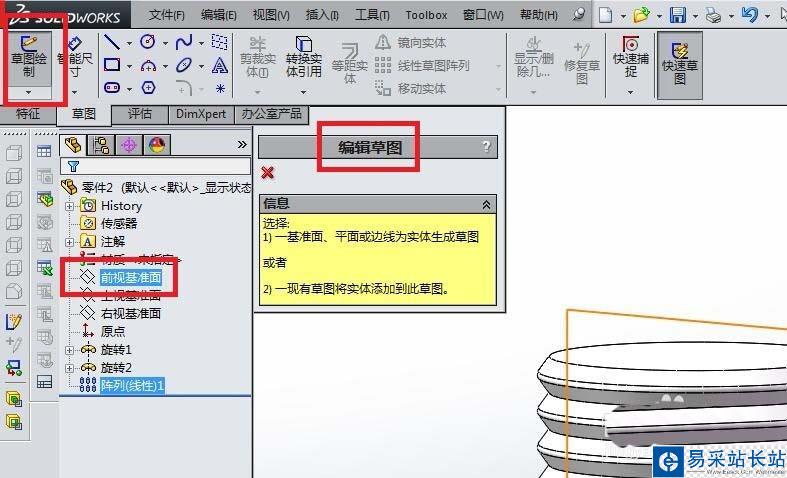

9、如下圖所示，點擊工具欄中的“草圖繪制”，在設計樹中選擇“前視基準面”為草圖平面。

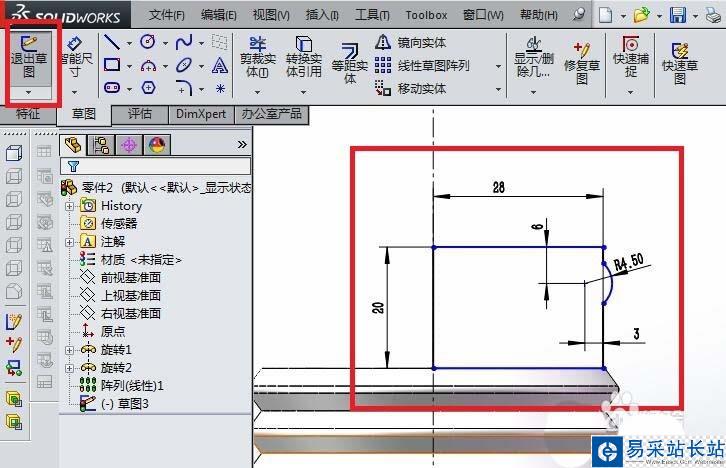

10、如下圖所示，繼續嚴格按照下圖尺寸畫草圖，繼續“退出草圖”。

11、如下圖所示，繼續旋轉，旋轉軸依舊是紅色五角星所在的豎直線。
