主要通過solidworks中的陣列和縮放功能，繪制成幾滴水下落的樣子，因?yàn)樗蔚匿秩究吹牟恢庇^，改渲染成紅酒。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

1、先選擇基準面進入草圖，用樣條曲線繪制一個封閉的草圖，將各節點進行調整合適。接著通過中心繪制直線和中心線，將沒有調整的一邊剪切掉。

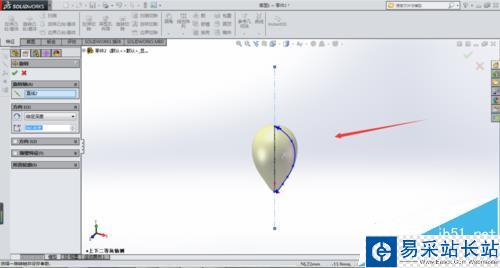

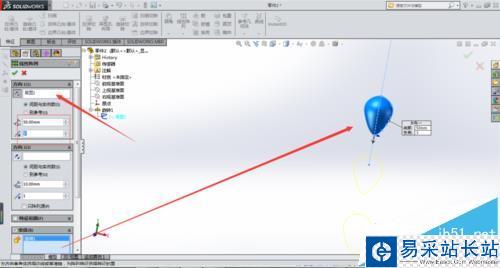

2、選擇旋轉基體命令生成一個水滴特征。再選擇線性陣列，將水滴沿中心線向下陣列兩個，具體操作如圖所示。

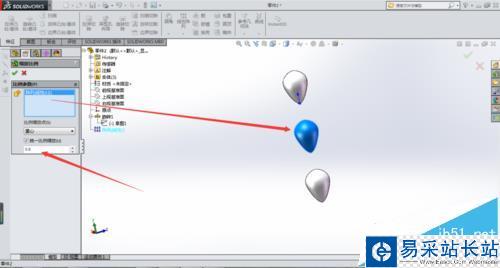

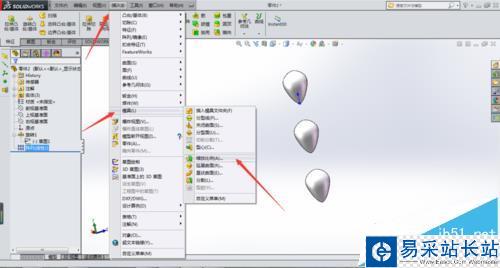

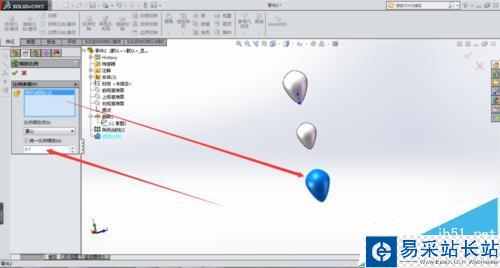

3、接著點擊插入/模具/縮放比例，選擇中間的小水滴，綻放比例為0.8。同樣的方法將下面的水滴縮放比例為0.7

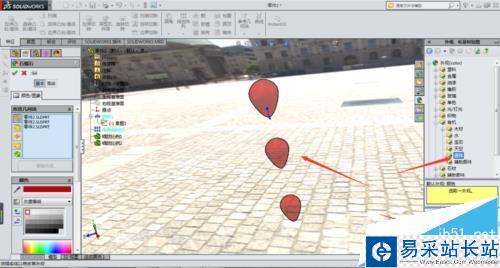

4、最后將背景換了院落布景，選擇編輯外觀，選擇材料為有機/液體/紅酒。渲染效果如圖。

注意事項：

注意solidworks的旋轉截面一定要為封閉區域。
