CAD軟件，經常用來繪制建筑圖紙，在各種建筑圖紙中，墻體起到了重要的分割作用，并且在墻體中，還有這各種門窗部件，使得墻體擁有各種各樣的信息。而最主要的就是在墻中插入門窗，下面我們就來看看如何在線中插入窗。

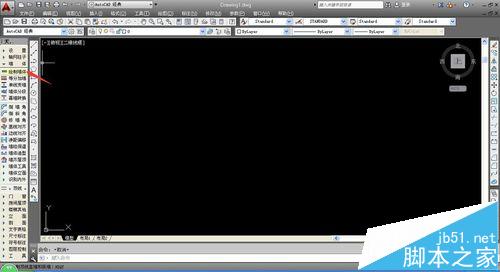

1、首先，打開天正繪圖和CAD繪圖軟件，進入繪圖頁面。此時圖紙上只有一個系統坐標，我們先繪制基本墻體。

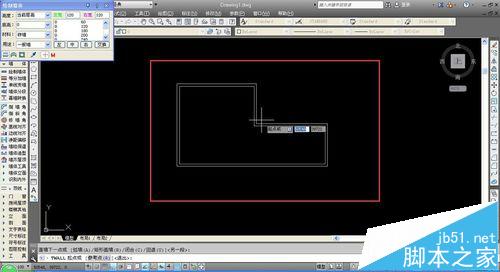

2、點擊“墻體——繪制墻體”開始進行墻體的繪制，在繪制時，使用F8鍵可以進行垂直鎖定，能夠確保墻體之間互相垂直。

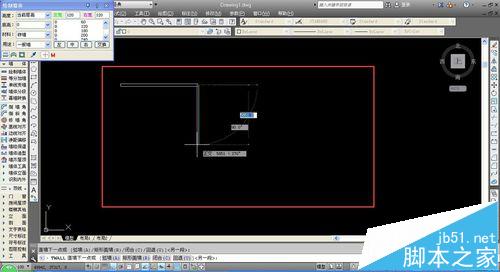

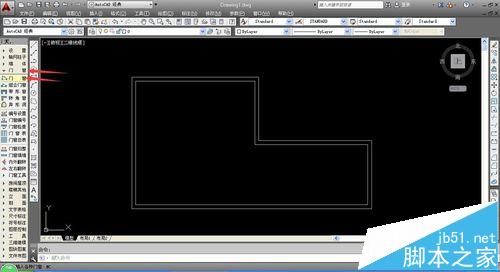

3、進行垂直鎖定后，即可隨意進行墻體的繪制，完成一個完整封閉的墻體即可，完成墻體后，下一步即可開始插入窗戶等其他部件。

4、進行窗戶的插入，在左側工具欄中選擇“門窗——門窗”，進行插入門窗工具的選擇，系統會自動彈出設置窗口，以供用戶進行具體設置。

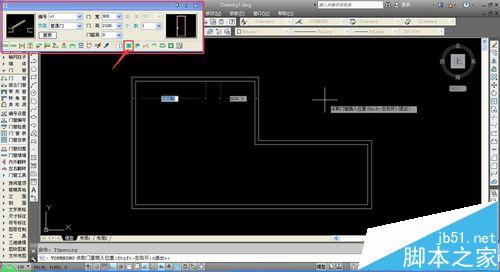

5、在彈出的門窗設置窗口中，在下方的快捷設置按鈕中，選擇“窗”，設置成為插入窗，相應的設置內容就會發生變化。

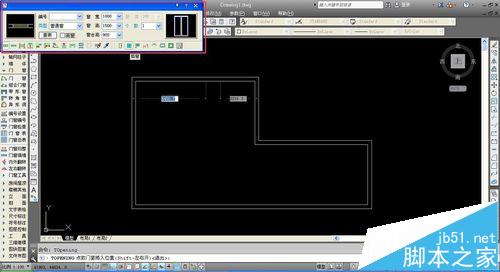

6、設置插入窗后，窗口中的圖片樣式就會變成窗戶的圖片，并且更換成窗戶的各種屬性設置，用戶即可進行窗戶屬性的設置。

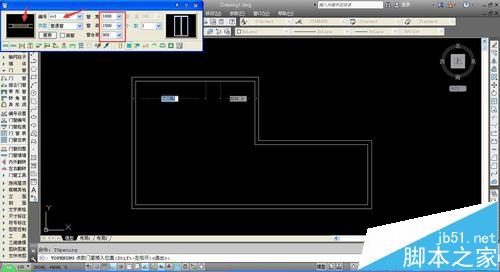

7、在相應的輸入欄中，即可進行窗的長，寬，厚度等設置，點擊窗的圖片樣式，還可以進入窗戶樣式的選擇頁面。

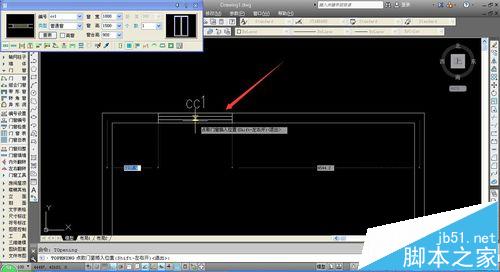

8、完成窗戶屬性的設置后，將鼠標移動到墻線上，即可看到系統提示性的窗戶線條，此時顯示為白色，也就是未確定的窗戶。

9、選擇好位置后，單擊鼠標，系統就會在相應位置輸出窗戶，此時顯示為藍色，也就是已經確定的窗戶，這樣我們就完成了一個窗戶的插入。

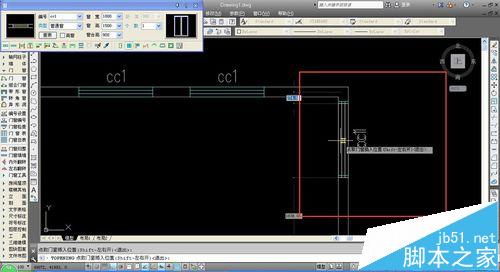

10、在水平墻線和豎直墻線都可以進行窗戶的插入，鼠標移動到墻線上時，系統就會自動出現窗戶的提示線條，方便用戶在繪圖時做出決定。

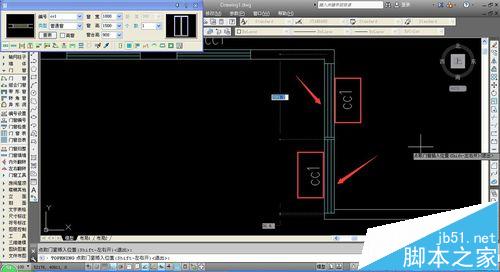

11、再插入窗戶時，會有窗戶的標號，當用戶在墻線的內線放置窗戶時，窗戶的標號會自動輸出在墻外側；當用戶在墻線的外側放置窗戶時，窗戶的標號會輸出在墻內測。

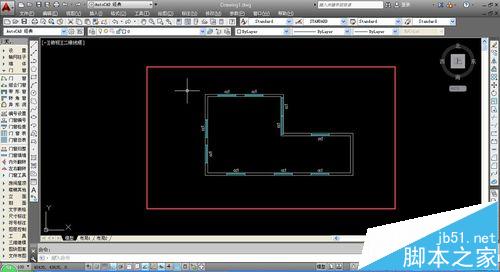

12、窗戶可以自由的放置在任何墻線上，在練習時可以隨意的進行窗戶的放置，但是在標準的圖紙繪制時，應該嚴格按照圖紙要求進行繪制。

注意事項：在進行練習時，可以嘗試多種設置，可以幫助熟悉繪圖模式。
