用cad繪制圖紙時，有的圖形是有一定的角度的，不平行，如何讓它擺正呢，接下來，我們運用cad中旋轉命令來解決這個問題。

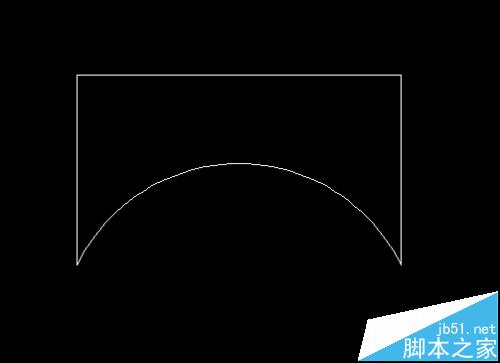

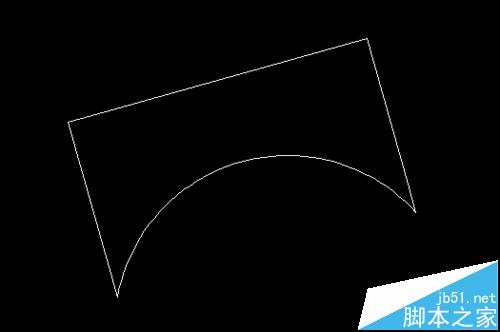

舉例來講，圖中為傾斜一定角度的圖形，首先在cad中選擇 "常用"——“修改”——“旋轉”命令或輸入ro

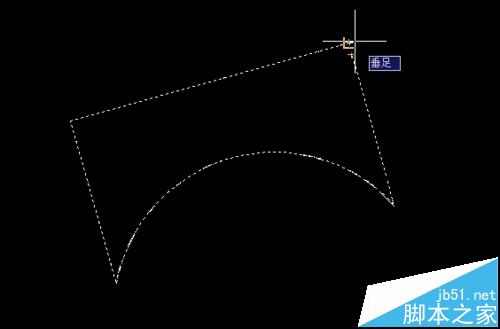

選擇要擺正的圖形，空格鍵，然后指定基點，接下來出現可選擇的子命令，可以按方向鍵”下鍵“選擇，選擇"參照”命令或直接輸入r

接下來指定圖形參照的第一點，第二點，例子中可以點擊直線的第一點，第二點，指定角度為0度，回車，圖形就擺正了。

注意事項：選取參照點，有時擺正的圖形會是反的，那是因為參照點選取的不太合適，可以運用鏡像命令調整回來。
