cad怎么使用三維旋轉命令畫漂亮花瓶?

2020-07-20 13:49:20
字體:
來源:轉載
供稿:網友

用cad三維旋轉命令畫花瓶教程。

1、打開autoCAD,視圖——前視

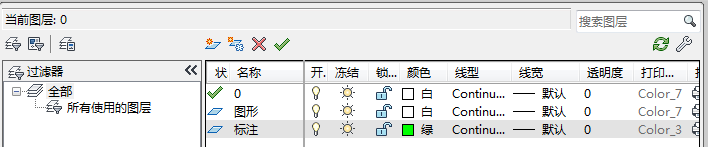

2、新建圖層。LA——空格——新建圖形圖層與標注圖層

3、畫一個長100mm,高300mm的矩形。REV(矩形)——空格——用鼠標左鍵點一個,松開左鍵再拖一下鼠標——輸入 100,300——矩形畫好。再沿上下邊的中點畫一條直線。L(直線)——空格——用鼠標左鍵點一下上邊的中心,再點一下下邊的中點——空格——直線畫好

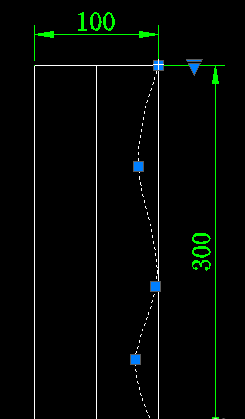

4、如圖畫一條樣條曲線。SPL(樣條曲線)——空格——在矩形右上頂點點擊第一點,然后如圖彎曲點3點,最后點矩形右下頂點——空。若畫的不好,可以再調整樣條曲線的各個點

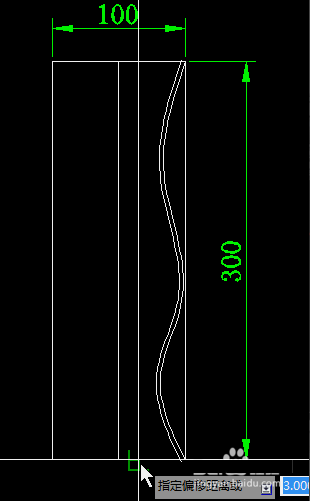

5、將樣條曲線向左偏移3mm。O(偏移)——空格——輸入3——選擇樣條曲線——再此線的左邊點一下

6、將矩形分解。X(分解)——空格——選擇矩形——空格。再將矩形的下邊向上偏移5,再向上偏移3。O(偏移)——空格——輸入5——選擇下邊線——在此線的上邊點一下——空格(擊兩下空格)——輸入3——在此線的上邊點一下

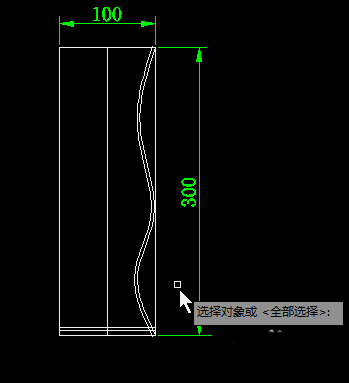

7、如圖修剪多余的線條。TR(修剪)——空格——單擊鼠標右鍵——選擇要修剪的線條,再將其它多余的線條刪除,選擇要刪除的線條——E(刪除)——空格

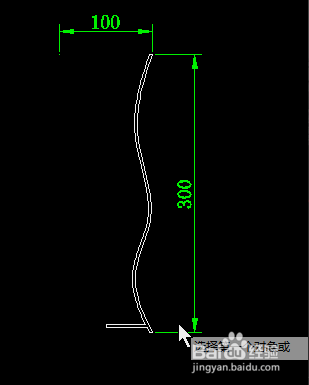

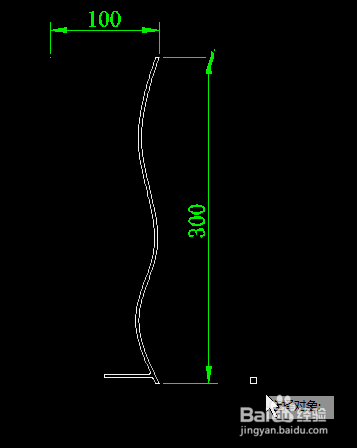

8、倒圓角,F(倒圓角)——空格——R(輸入圓角半徑)——1.5——選擇要倒圓角的兩邊線——空格——再選擇要倒圓角的兩邊線——空格——直到倒完

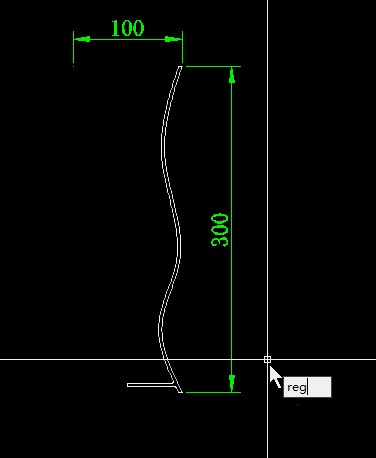

9、將些圖形面域。REG(面域)——空格——框整個圖形——空格

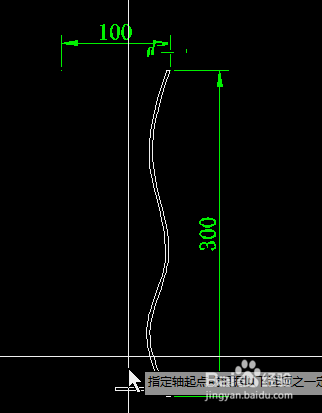

10、將此面域圖形沿左邊中線旋轉。REV(旋轉)——空格——選擇圖形——空格——點中線上端點與下端點——空格

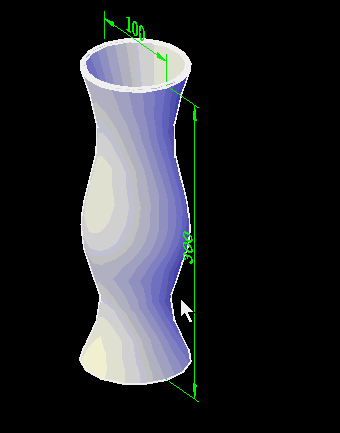

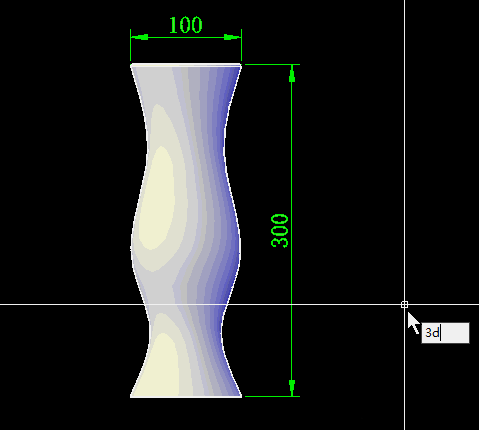

11、轉概念視覺樣式。SHA(視覺樣式)——空格——C(概念)——空格,動態觀察,3DO(動態觀察)——空格——按住鼠標左鍵,拖動觀察,花瓶畫好了
