我們在使用Auto CAD制圖時，將工作內容布置完成后，就開始進行尺寸標注了，但是 對于標注的內容可能無從下手，下面我就來說一下cad中如何進行平面標注

一、平面標注

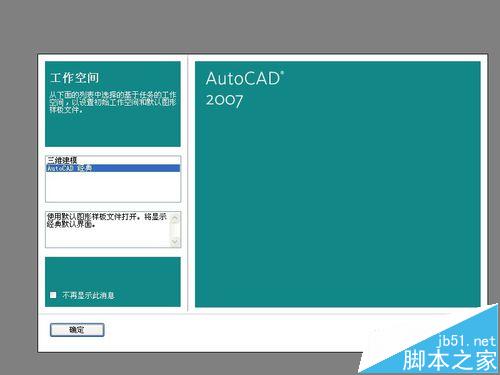

1、首先打開cad軟件，進入到cad工作界面

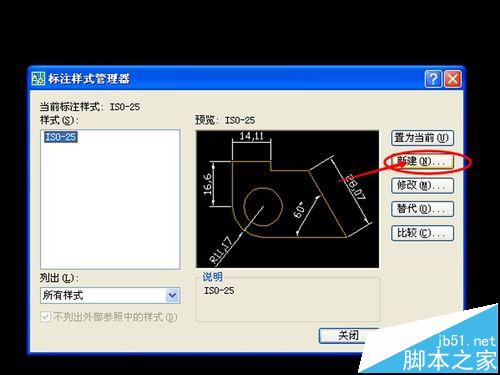

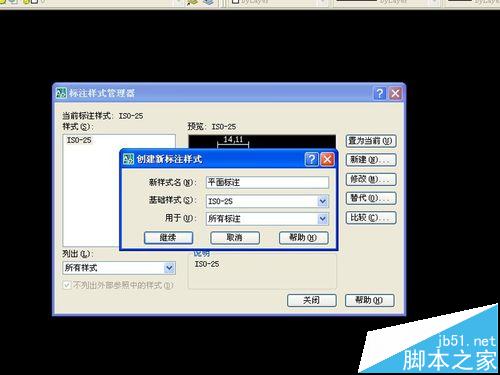

2、打開標注樣式管理器，快捷鍵D，新建一個樣式，名稱改為“平面標注”，然后點擊繼續，開始進行下一步的設置

二、

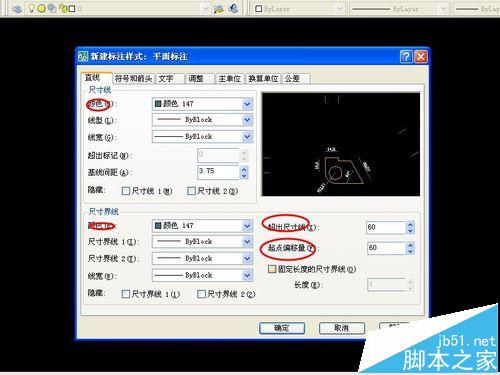

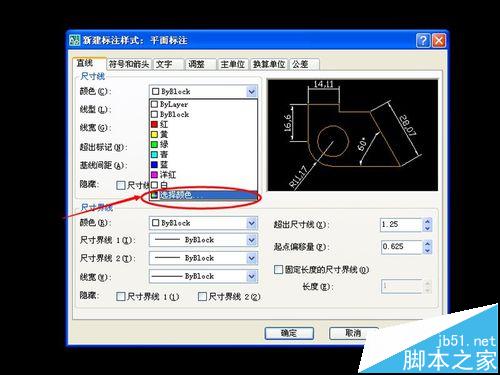

1、直線，打開，修改尺寸線顏色為147號色，尺寸界線顏色為147號色，超出尺寸線60，起點偏移量為60.

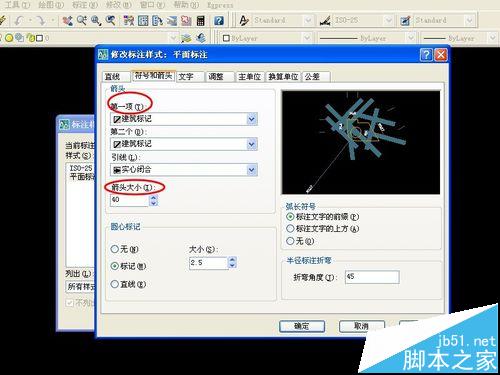

2、符號和箭頭中，第一項選擇建筑標記，箭頭大小改為40（參見下圖）。

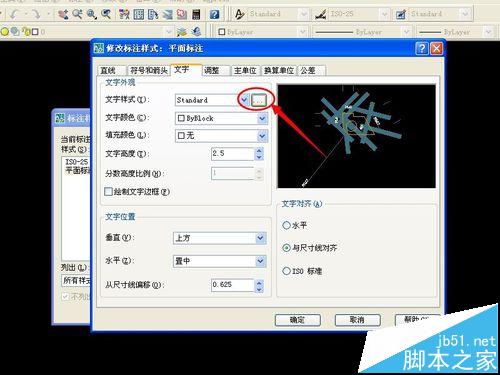

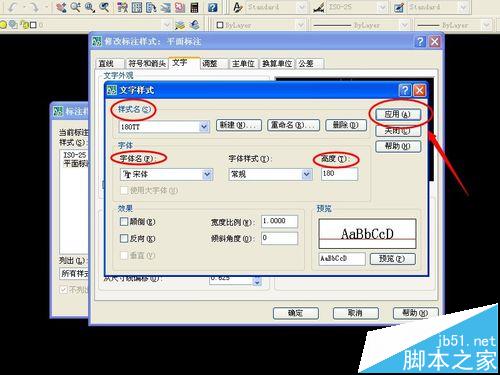

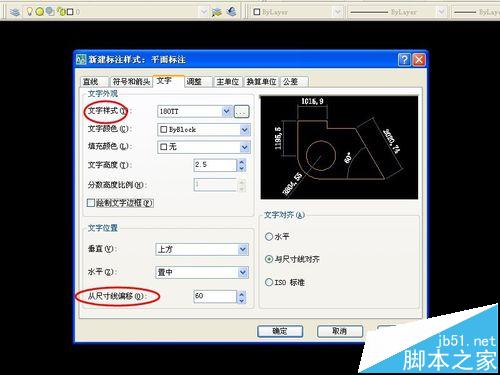

3、文字，修改文字樣式，點擊后面那個方塊，出現一個對話框，樣式名稱為180TT，字體改為宋體，下方有“使用大字體”，不做勾選，高度為180，編輯結束后，點擊應用，關閉。退出對話框后，將“從尺寸線偏移”改為60.

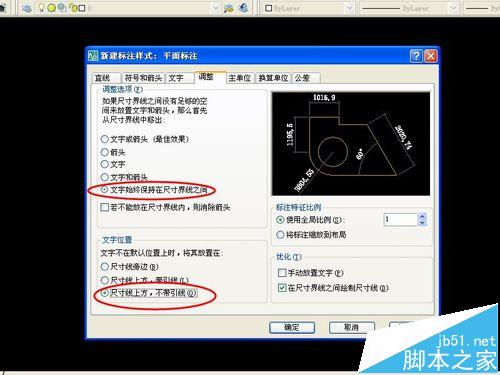

4、調整，分別選擇最后一項，見圖。

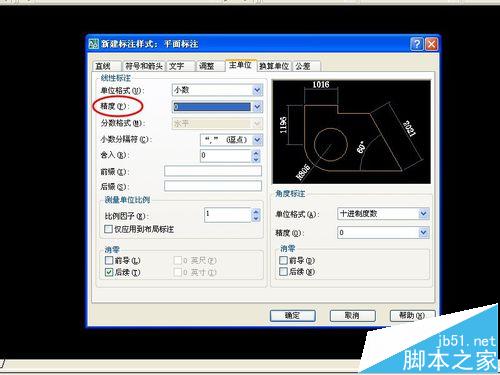

5、住單位，精度改為0即可。全部編輯完成，點擊確定，我們對平面的標注設置基本就完成了。

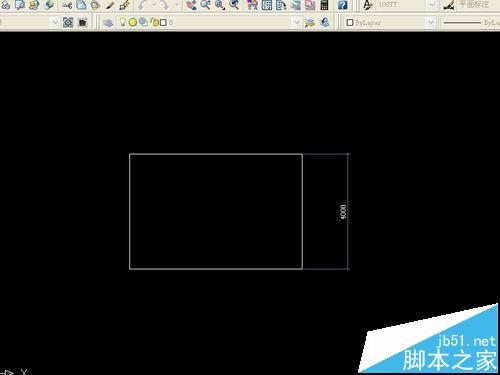

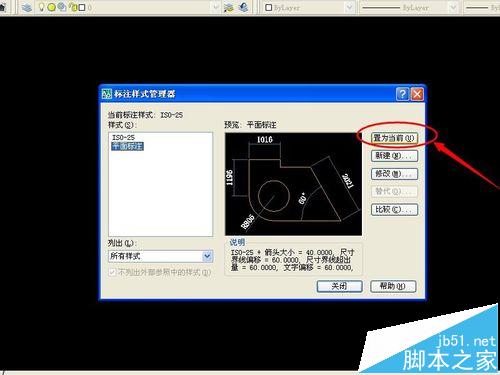

回到初始對話框，選擇剛才編輯的“平面標注”，點擊“置為當前”，這下就可以為你的圖紙進行標注了。

注意事項：平面標注適用于平面的圖紙，例如原始結構圖、平面布置圖、頂面布置圖等等，有什么問題可以留言。
