對很多學建筑或土木工程的學生來說，都要學習如何用cad畫圖，而天正建筑軟件也不可少。下面將教你如何簡單學會并畫出軸網及軸網標注。

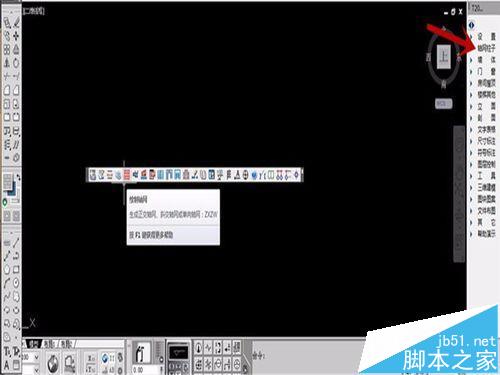

1、以天正t20為例。打開天正，繪制軸網可以在兩個地方打開。一個是從中央的一行工具欄中選中，另一個是從軟件左側或是右側的一豎列的工具窗口中找到軸網墻體選項

2、打開后會有一個小窗口彈出。記住默認單位是毫米，也就是說你想要2米的就要輸入2000。圖中打叉的一根線是默認就有的，你就是在這根線的基礎上向后繪制

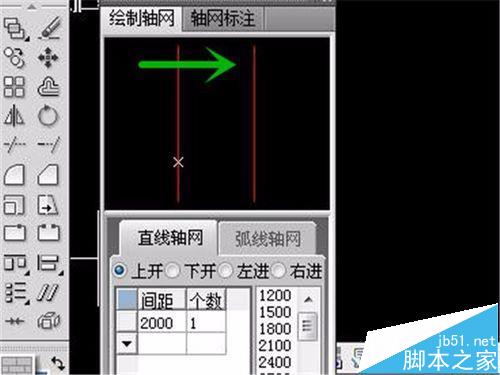

3、你可以看到有“上開，下開，左開，右開”四個選項，因為有軸網的地方就有柱子，而不需要柱子的地方自然沒有。上開就是從上往下看，從左邊默認線開始向右繪制

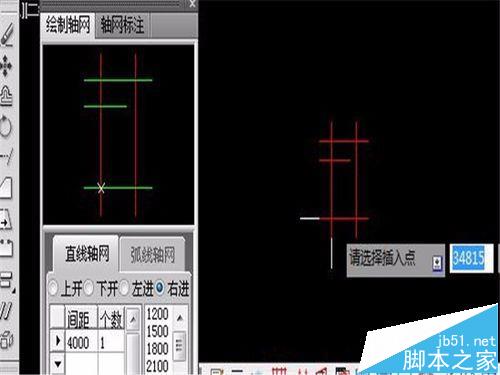

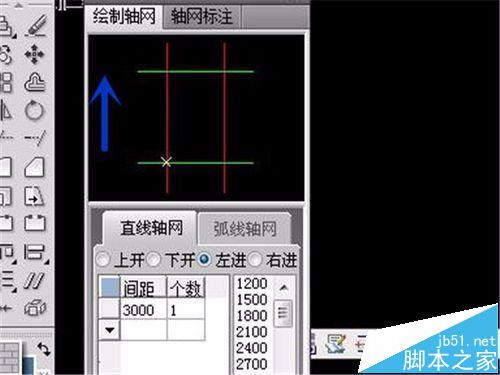

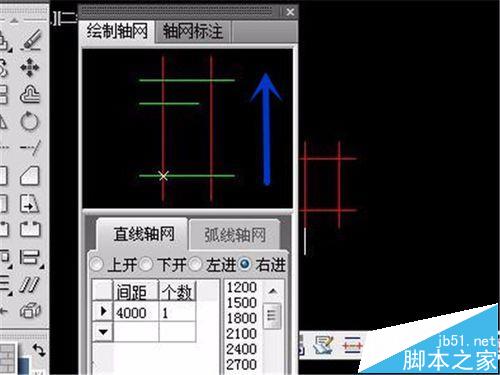

4、下開是從下往上看，也是從左向右繪制。左右開就是以水平第一根默認線開始向上繪制。如圖，在距離上一根線多少長度就輸入多少，它就會在小窗口中顯示出縱橫交錯的軸網

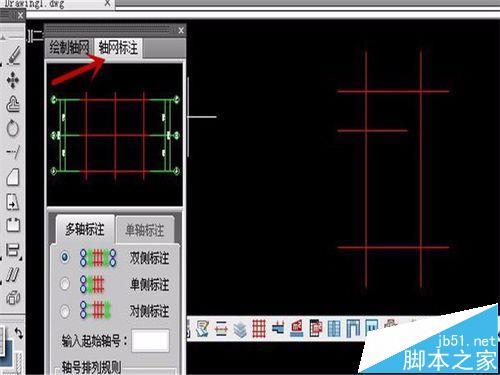

5、將繪制好的軸網直接拖到右邊，單擊左鍵就會生成。然后，你在第二個選項，軸網標注上點擊一下。看下默認的是不是雙軸標注，如果不是就選中它

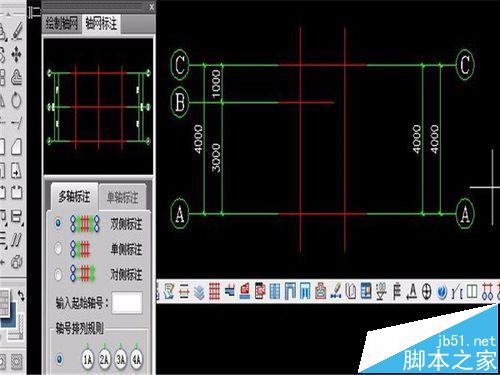

6、此時，你需要選中兩根軸線，即你想標注的范圍，而這時候你就要注意了，標注左右兩邊的軸網是有順序的，否則你的標注就會弄錯，下圖就是一個錯誤的

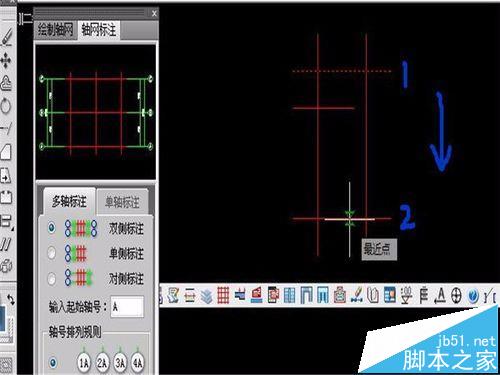

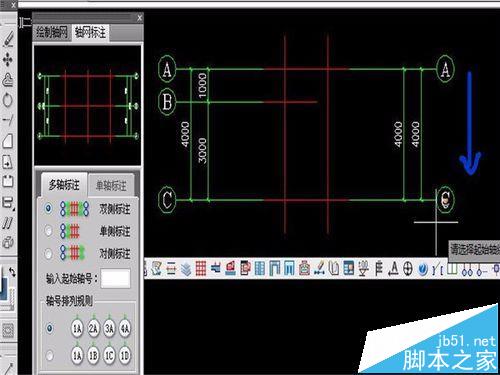

7、具體操作是：當你點擊左右兩根線時，他們會變成虛線，再點擊空白處就會生成上下的標注，也就是點擊的直線的兩端。而當你要標注左右時，要從上往下點，否則順序會相反
