在用Auto cad畫平面圖時，我們畫的圖都代表某種物體及其特殊意義，因此盡量用比較形象的圖表示房屋的家居設備設施，例如窗戶、門、柜體等。怎么才能快速的畫門？

1、打開平面戶型圖，如下所示我們將在門洞上做門。

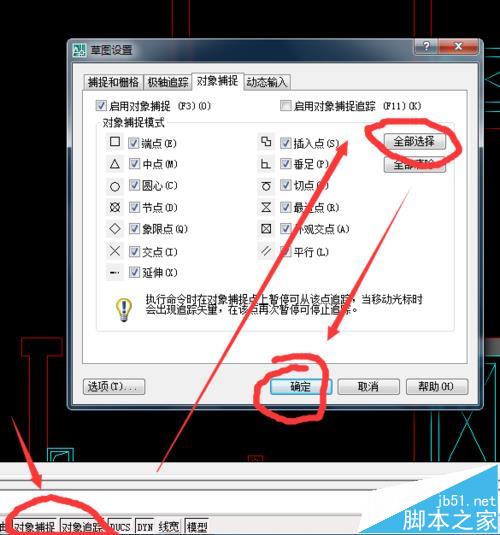

2、首先設置捕捉。在對象捕捉或者對象追蹤上單擊鼠標右鍵，彈出對話框，全部選擇，確定。

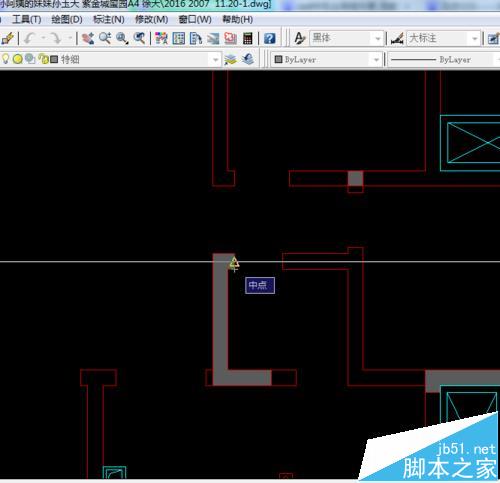

3、在命令欄輸入RCE畫矩形。將鼠標放在要畫門的門洞一側的墻壁上，會顯示中點，以此點為幾點畫矩形。

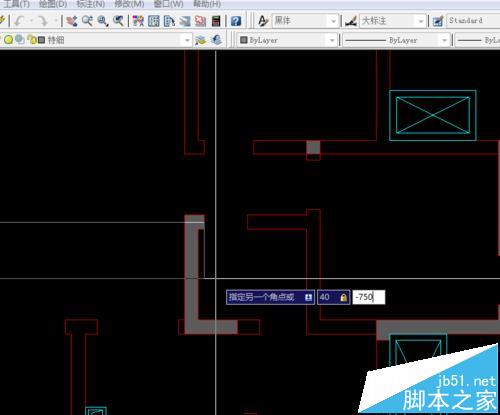

4、門洞寬750MM，門厚40MM，畫出門。

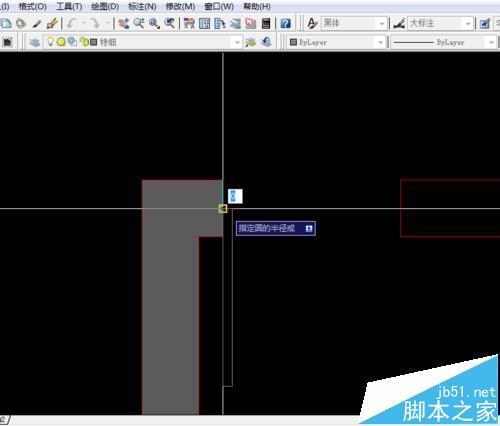

5、畫好門開始畫圓，以門洞一側的中點也就是矩形的左上角為圓心。在命令欄輸入C，畫半徑為750mm的圓.

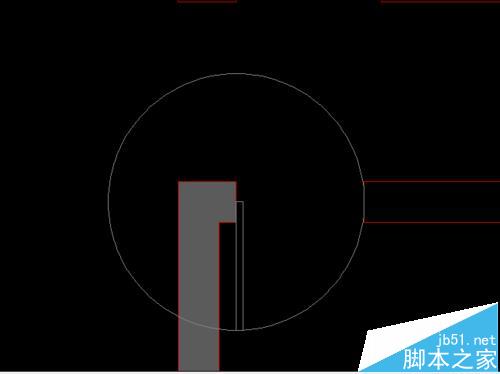

6、畫好圓，然后去掉多余的不要的部分。

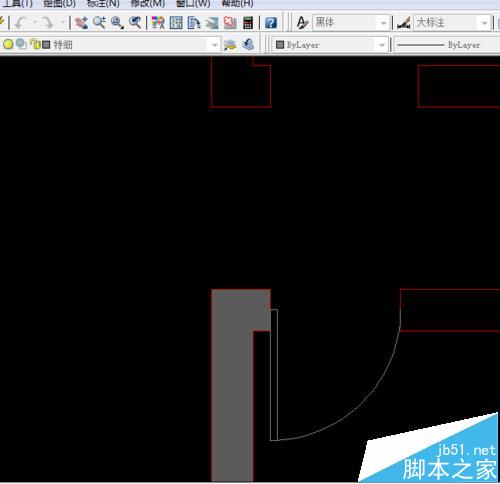

7、在命令欄輸入TR，然后空格，再空格，將不要的部分除去，即用鼠標點擊不要的圓弧，得到如下圖所示。門就畫好了。

注意事項：

TR命令的熟練使用

也可把畫圓的部分替換為畫圓弧，如此就可以不用TR命令。
