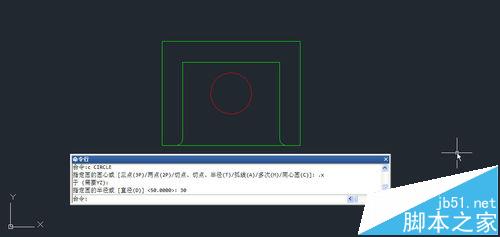

當我們在CAD中打開捕捉工具按SHIFT+鼠標右鍵打開捕捉的快捷菜單的時候，會看到有一系列選項叫點過濾器，下面有X/Y/Z/XY/XZ/YZ等好多選項，這個到底怎么用，如下圖所示。

1、所謂點過濾器，就是在捕捉的過程中只從捕捉的點取一個或兩個坐標，然后在捕捉其他點得到其他坐標。下面我們就通過一個練習來交接一下點過濾器的用法，練習圖如下。我們也可以先簡單畫一個矩形來完成下面的練習。

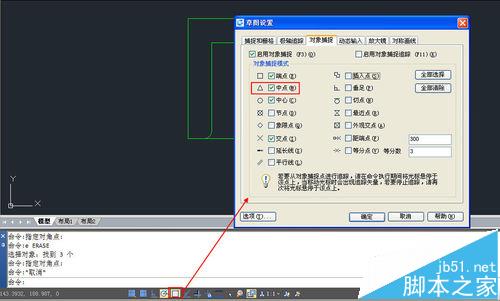

2、綠色是現有圖形，我們要畫一個圓，圓心對齊橫豎兩條直線的中點，也就是說要取頂部直線中點的X坐標，取側面直線中點的Y坐標，Z軸可以忽略。在底部狀態欄右鍵單擊對象捕捉按鈕，確認中點捕捉選項已經被打開，如下圖所示。

3、輸入C回車，執行畫圓命令，圓的默認方式是圓心半徑的方式。此時我們可以按SHIFT+右鍵打開捕捉快捷菜單，然后再到里面選點過濾器>.X，這樣操作太麻煩了，我們可以直接在命令行輸入.x，回車，如下圖所示。

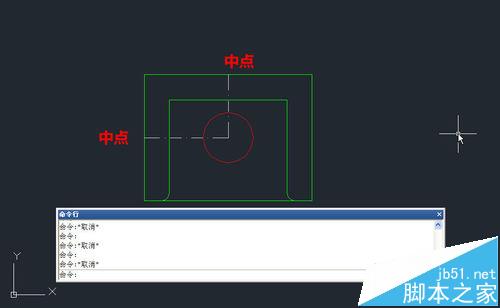

4、命令行會出現一個字的提示：于，就是讓我們到圖中拾取X坐標。將光標移動頂部直線的中點附近，當出現中點捕捉標記時單擊，如下圖所示。

5、獲取X坐標后，命令行會提示（需YZ）。將光標移動到側面直線的中點附近，出現中點捕捉標記的時候單擊，如下圖所示。

6、在獲取了YZ坐標后，圓心點已經完成定位，圓已經出現，提示輸入圓的半徑。輸入合適的半徑值，如30，完成圓的繪制。

小結：

因為通常繪制的是平面圖，當我們獲取某一點的X坐標后，軟件會自動使用另兩個坐標的組合點過濾器。

如果在出現類似“于(需要YZ)：”提示時可以輸入.y先定位Y軸坐標在定位Z坐標，但是好像無法利用這種方式分別獲取三個點的XYZ坐標，不知道是不是CAD就是這樣設計的，大家可以研究一下。在浩辰CAD當前版本中干脆不支持這種輸入方式。

其實在CAD中組合兩個點的XY坐標的方法不止一種，你可以想想還有沒有其他方法。
