cad怎么繪制空間雙曲面圖形?

2020-07-20 12:58:29
字體:
來源:轉載
供稿:網友

cad中繪制圖形很簡單,今天我們就來看看使用cad繪制空間雙曲面圖形的方法,詳細請看下文。

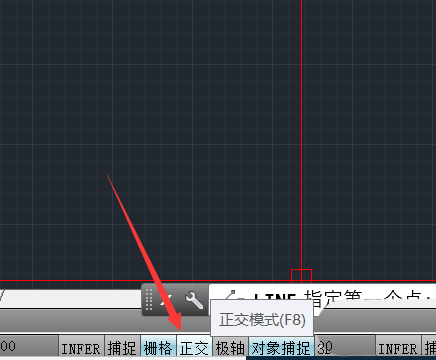

1、首先,打開cad,如圖所示,點擊打開下方的正交 功能選項,然后進入正交模式之后,在圖中繪制兩條相交的直線,作為xy軸線。

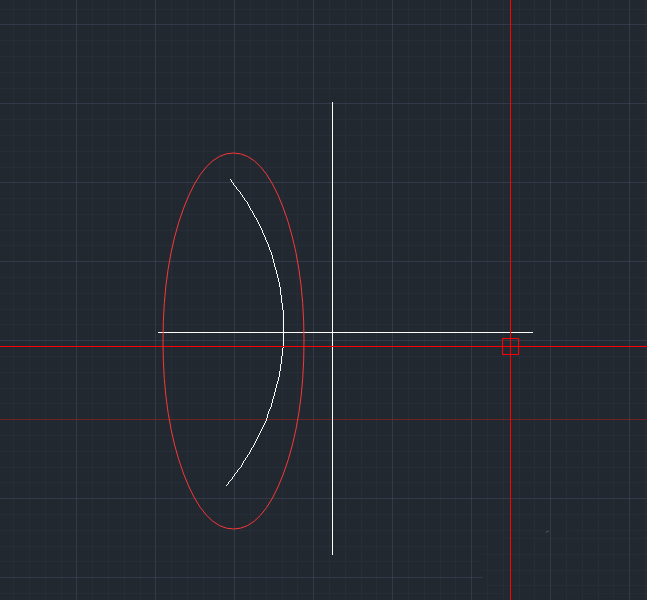

2、然后在使用圖中的 曲線 命令,如圖所示,在相應的位置中,繪制一條曲線。這條曲線是之后的雙曲面的和z軸平面的交線。

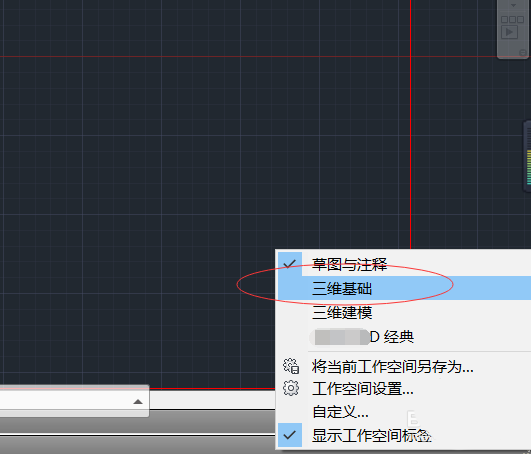

3、然后在cad中,點擊右下角工作區間切換快捷欄,如圖所示,點擊進入三維基礎即可開始繪制三維圖形。

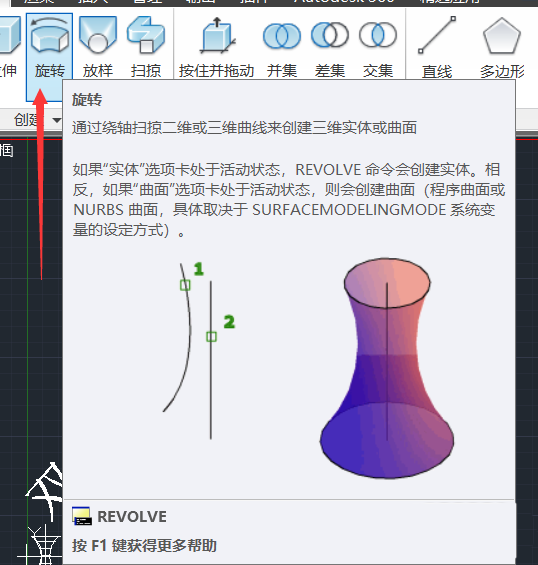

4、這里要使用的快捷命令為:旋轉,如圖所示,點擊旋轉命令,可以先閱讀一下該命令的內容和使用方法。

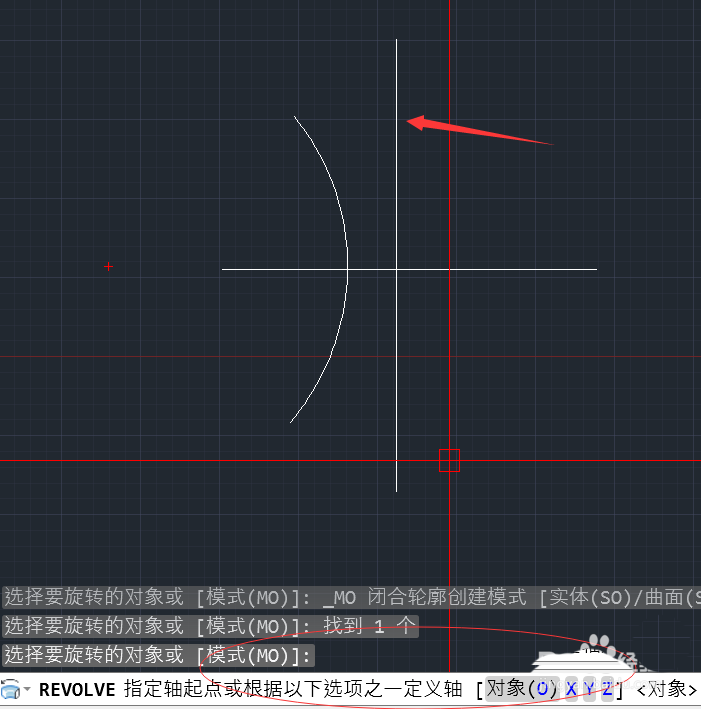

5、然后按照提示,先選擇要旋轉的曲面,選擇之前繪制的曲線即可,然后點擊空格鍵,然后按照提示,選擇 要旋轉曲線的軸線,然后選擇剛剛畫好的Y軸,然后再次點擊 空格。

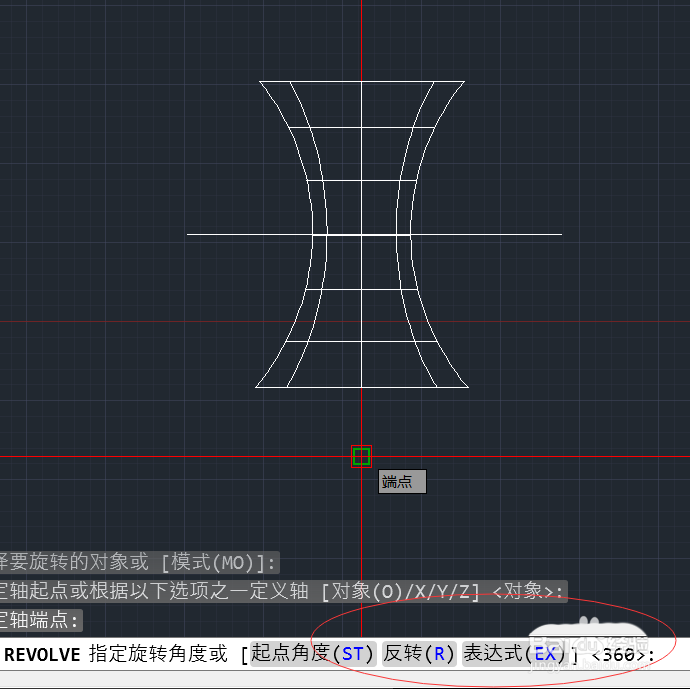

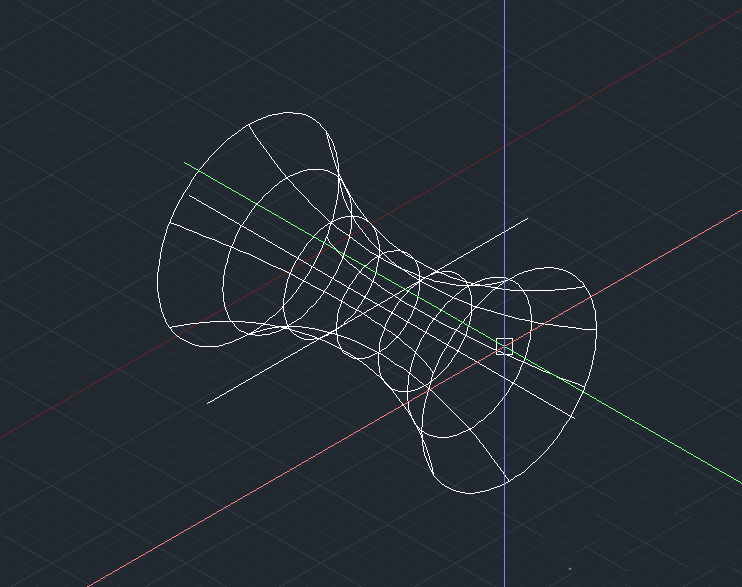

6、然后選擇旋轉角度,這里按照默認的的360度進行繪制,然后再次點擊 空格鍵 確定即可完成雙曲面的繪制,之后切換觀看視角,即可看到你剛剛繪制的雙曲面。

以上就是cad繪制雙曲面圖形的教程,希望大家喜歡,請繼續關注武林網。
