CAD怎么設置A4規格的H圖框?

2020-07-20 12:58:29
字體:
來源:轉載
供稿:網友

cad中想要創建a4圖框,該怎么設置呢?下面我們就來看看詳細的教程。

1、打開CAD如圖新建,選擇紅色框內的選項,單擊確定如圖:

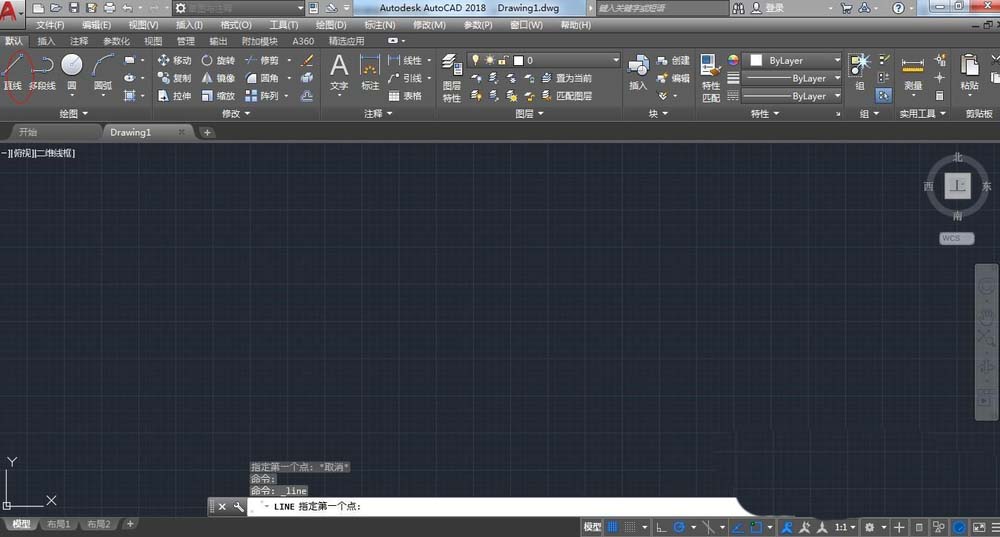

2、點擊繪圖局域任何位置,單擊l表示輸入直線,也可以直接點擊左上角的直線選項如圖:

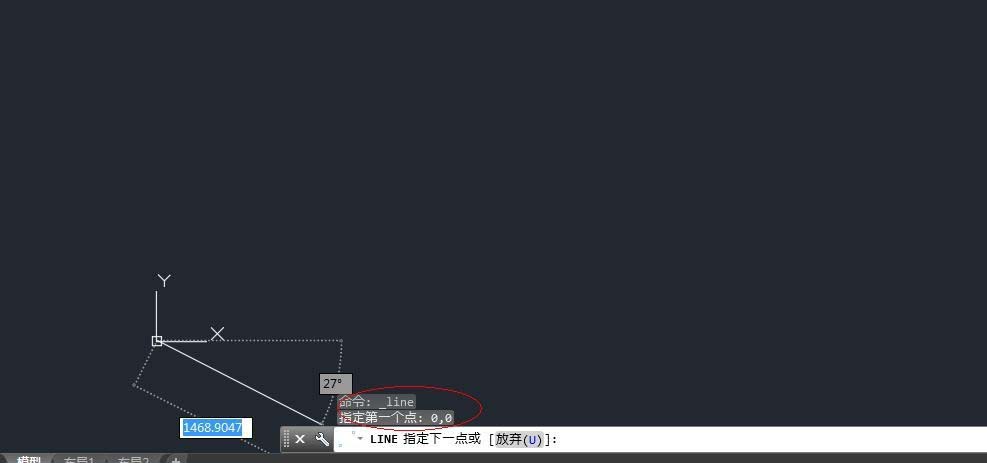

3、在下面的指令欄中輸入0,0表示從坐標原點開始如圖:

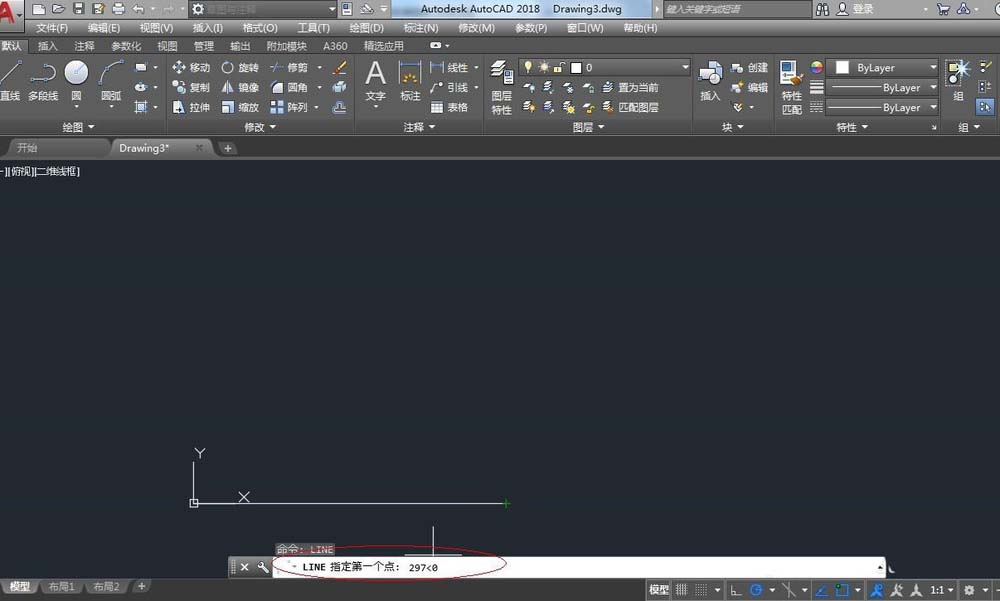

4、然后再在命令欄中輸入297<0得到如圖:

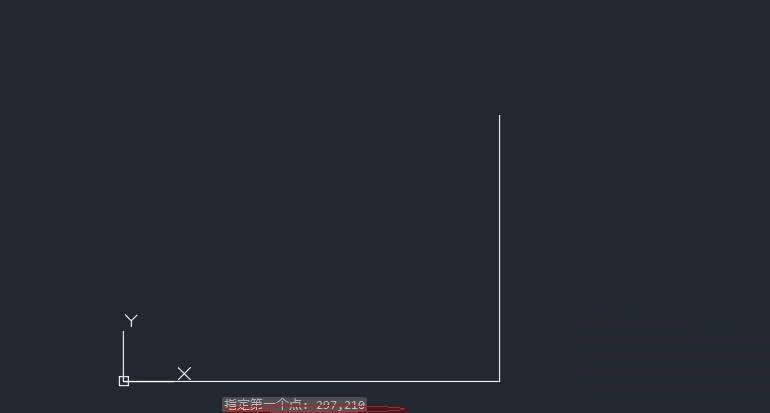

5、然后緊接著再輸入297,210得到如圖:

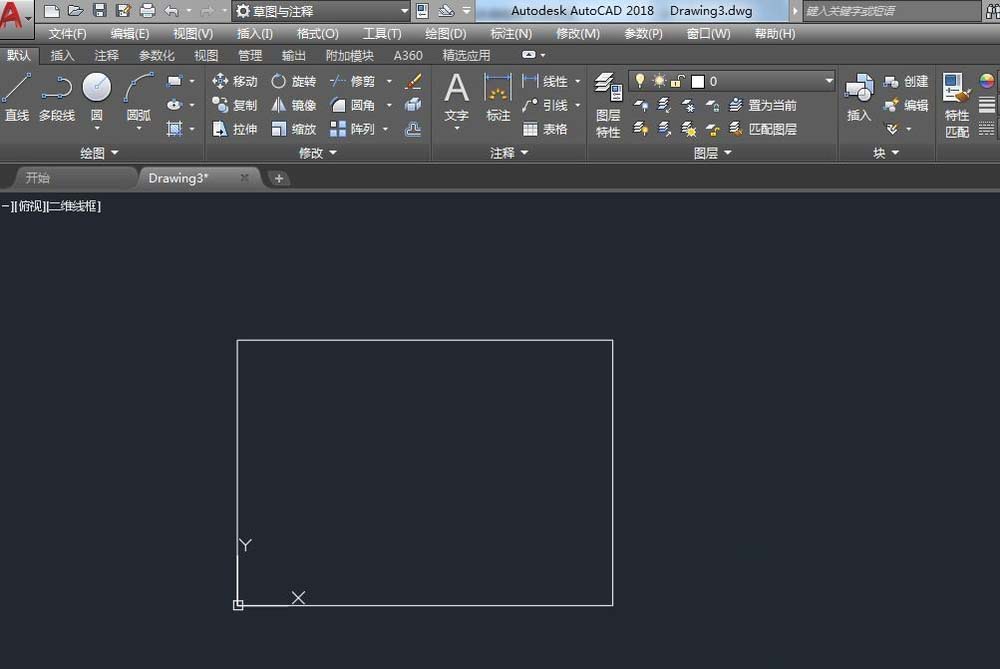

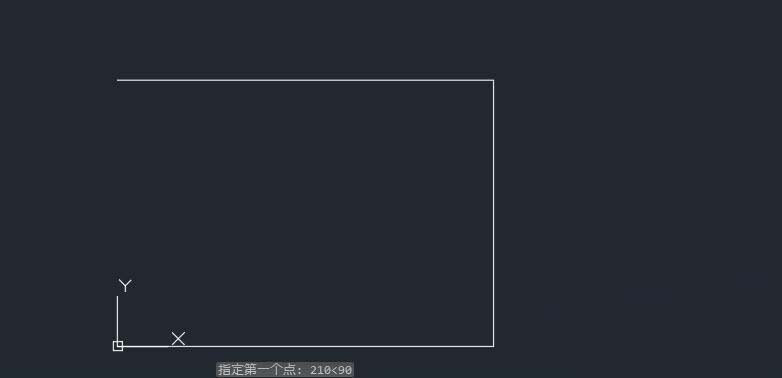

6、然后再輸入210<90,在輸入c閉合 就完成了外框的得到如圖:

7、現在開始繪制內框,點擊工具—》新建-—》原點 ,然后在命令欄輸入25,5 得到如圖:

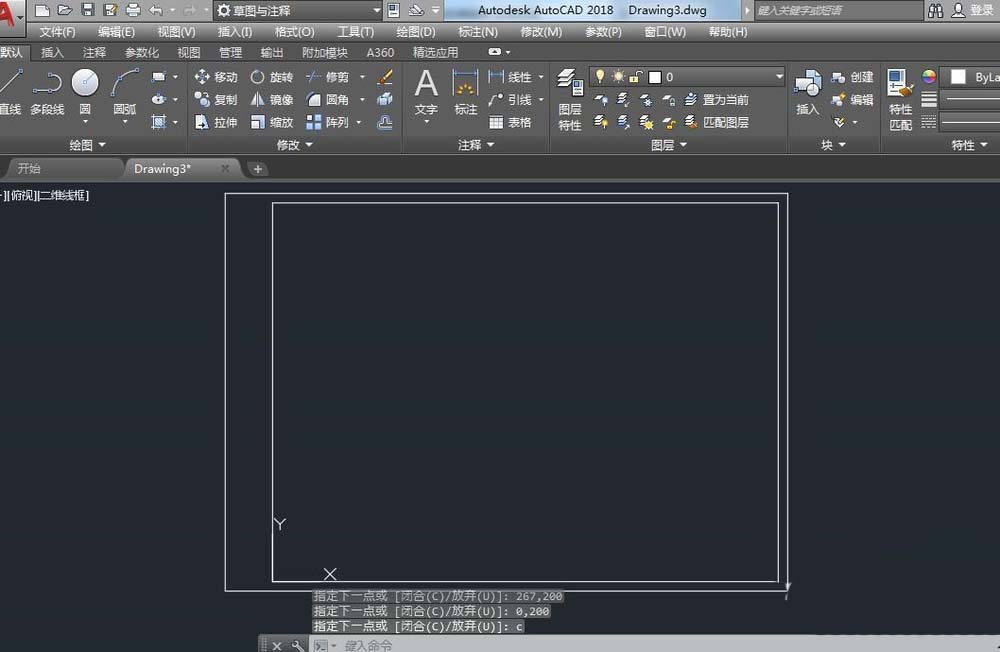

8、步驟和上面一樣,輸入0,0,然后輸入267,0  再輸入267,200,接著0,200 最后c閉合 得到如圖:

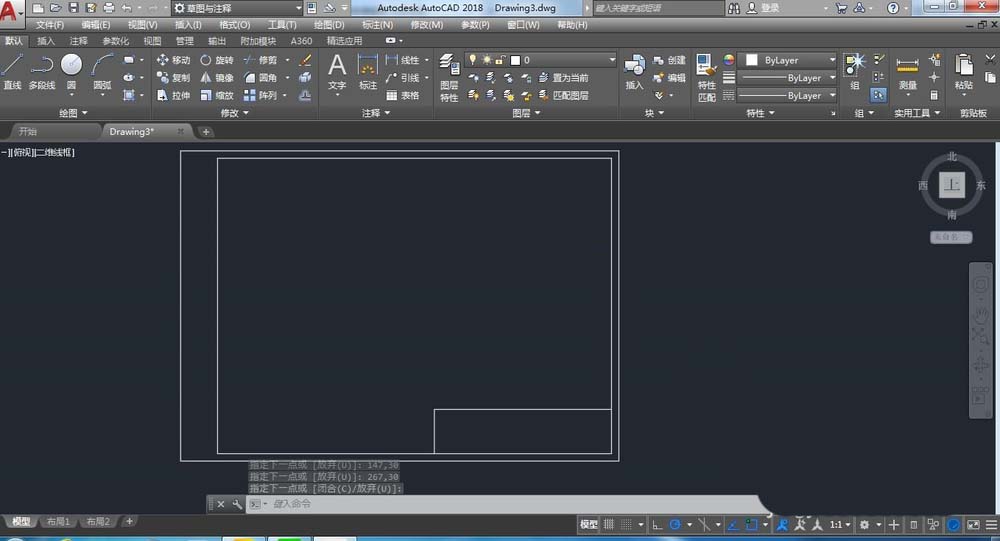

9、接下來選擇視圖—》顯示—》ucs圖標選擇開,關閉圖標,在命令欄中輸入l,然后輸入147,0,再輸入147,30,然后輸入267,30,別忘記了每次都要回車,最終得到如圖效果圖:

以上就是CAD設置A4規格的H圖框的教程,希望大家喜歡,請繼續關注武林網。
