cad繪制圖形的時候，幾何約束用來約束圖形對象之間的位置關系。幾何約束類型包括重合、共線、平行、垂直、同心、相切、相等、對稱、水平和豎直等。下面我們就來看看詳細的教程。

一、重合約束

1、繪制圖形如圖所示：

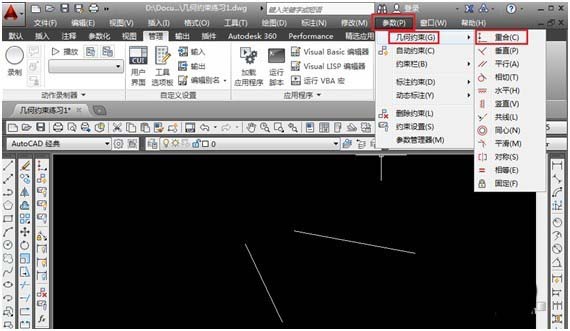

2、菜單欄：鼠標左鍵點擊選擇【參數】-【幾何約束】-【重合】，鼠標左鍵點擊【重合】。

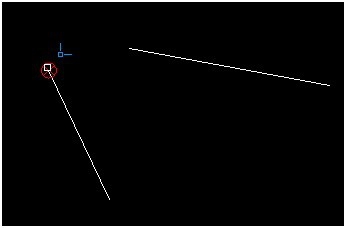

3、鼠標左鍵選擇第一條線的一個端點，并單擊。

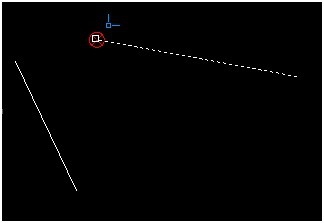

4、鼠標左鍵選擇第二條直線的一個端點，并單擊。

5、剛才選擇了兩個點，兩個點就重合在一塊了。

二、垂直約束

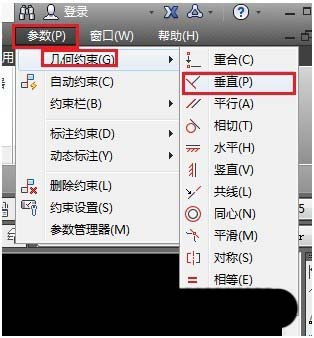

1、菜單欄：鼠標左鍵點擊選擇【參數】-【幾何約束】-【垂直】，鼠標左鍵點擊【垂直】。

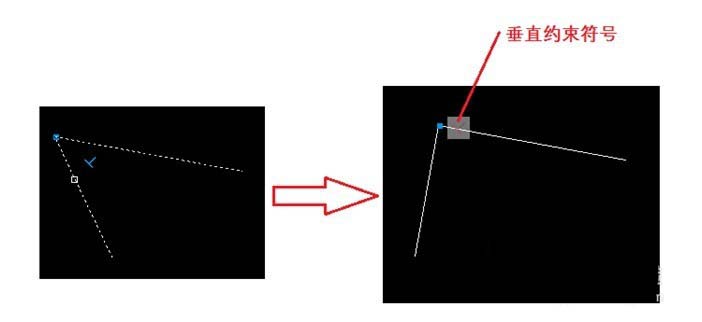

2、鼠標左鍵選擇剛才畫的那兩條線并單擊，發現這兩條線在交點那個地方相互垂直，并且顯示“垂直約束的符號”。

三、水平約束

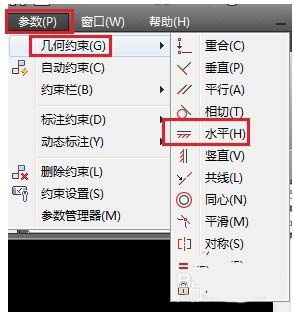

1、菜單欄：鼠標左鍵點擊選擇【參數】-【幾何約束】-【水平】，鼠標左鍵點擊【水平】命令

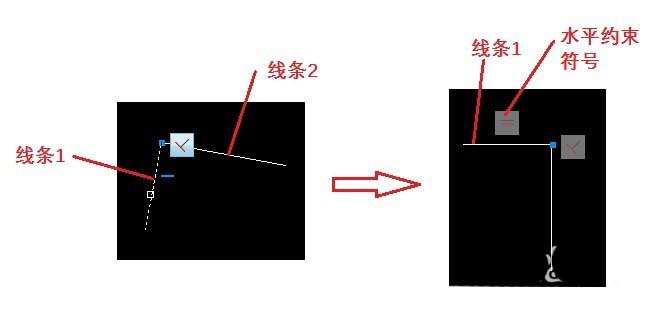

2、選擇線條1，如圖所示，線條1呈現水平狀態，并且顯示水平約束符號；

四、相等約束

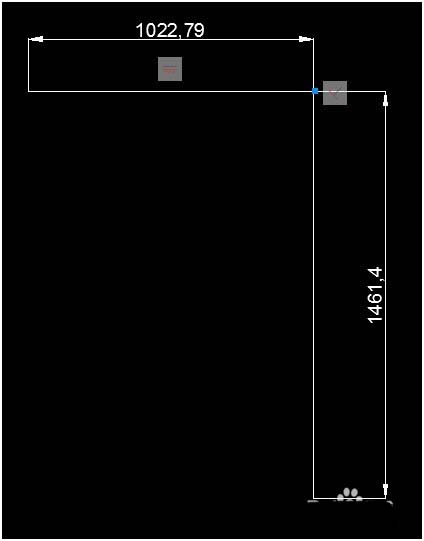

1、先給剛才畫的那兩條線段標注尺寸。

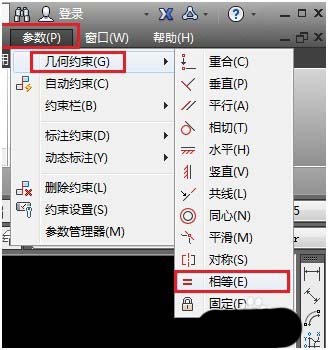

2、菜單欄：鼠標左鍵點擊選擇【參數】-【幾何約束】-【相等】，鼠標左鍵點擊【相等】。

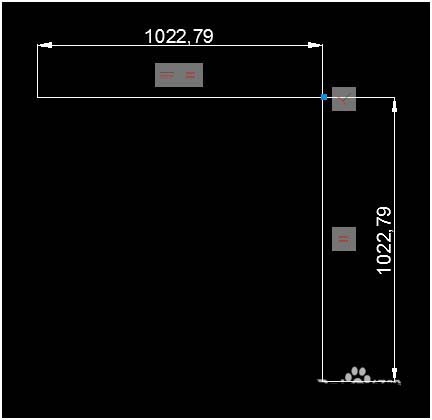

3、先點擊線條1，再點擊線條2，發現線條2的尺寸和線條1的尺寸一樣了。

以上就是cad約束功能的使用方法，希望大家喜歡，請繼續關注武林網。
