cad圖紙怎么繪制漿砌石符號?

2020-07-20 12:56:46
字體:
來源:轉載
供稿:網友

cad圖紙中需要插入漿砌石符號,漿砌石符號中要體現出其外部的兩個因素:1塊石2勾縫水泥。該怎么繪制呢?下面我們就來看看詳細的教程。

1、首先利用多段線繪制一個塊石的外攏廓,及一個不規則的多邊形,如下圖。

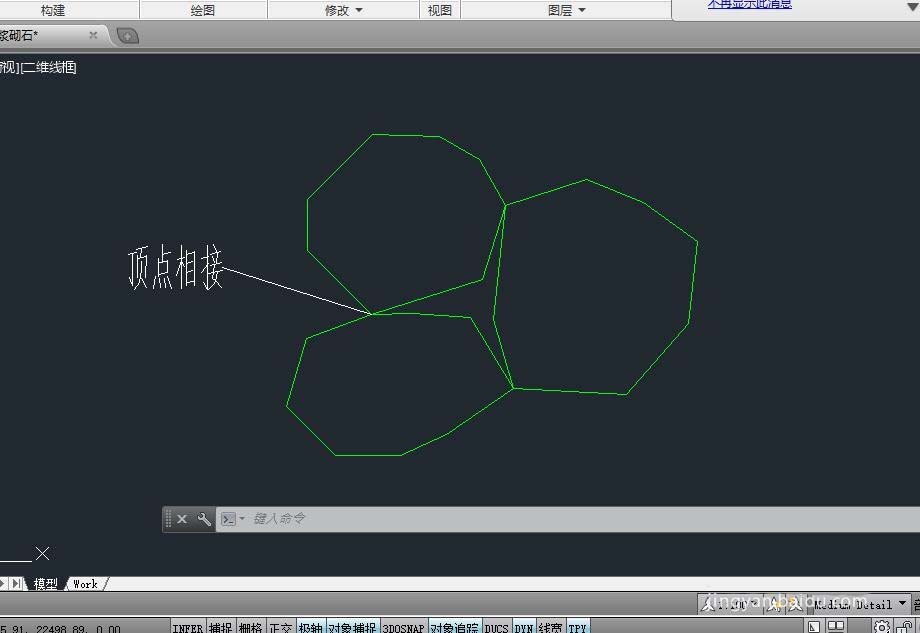

2、再繪制其余兩個塊石與第一個塊石相應頂點相接,這是方便以后填充。(而且三個塊石的大小及相應比例,位置等,需要繪圖者自己把握,一定要比例合適)

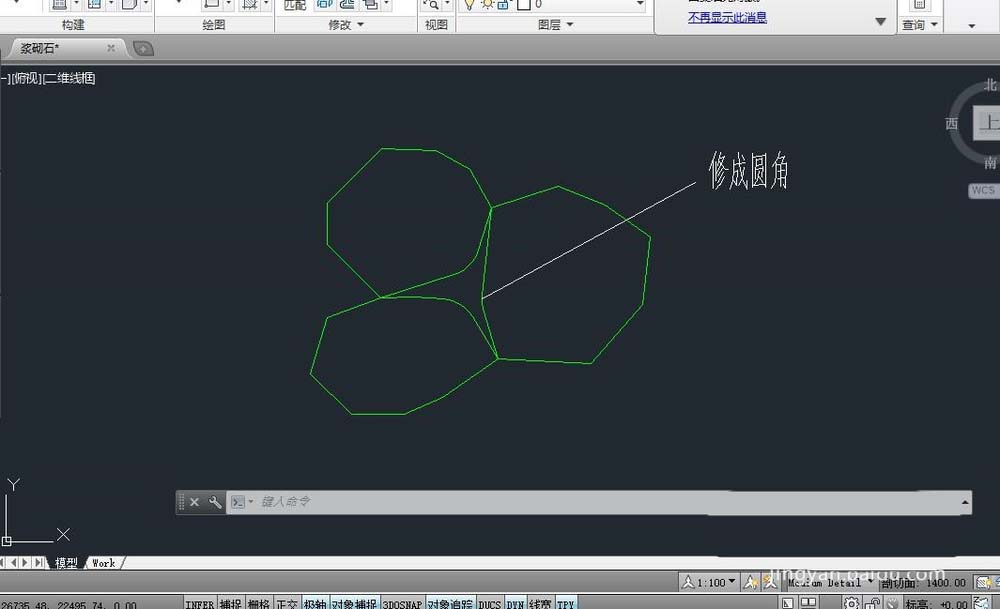

3、然后將要填充部分的幾個角利用圓角命令fillet-r)修成圓弧狀,(因為水泥勾縫一般都是圓弧狀,而不是生硬的角狀)

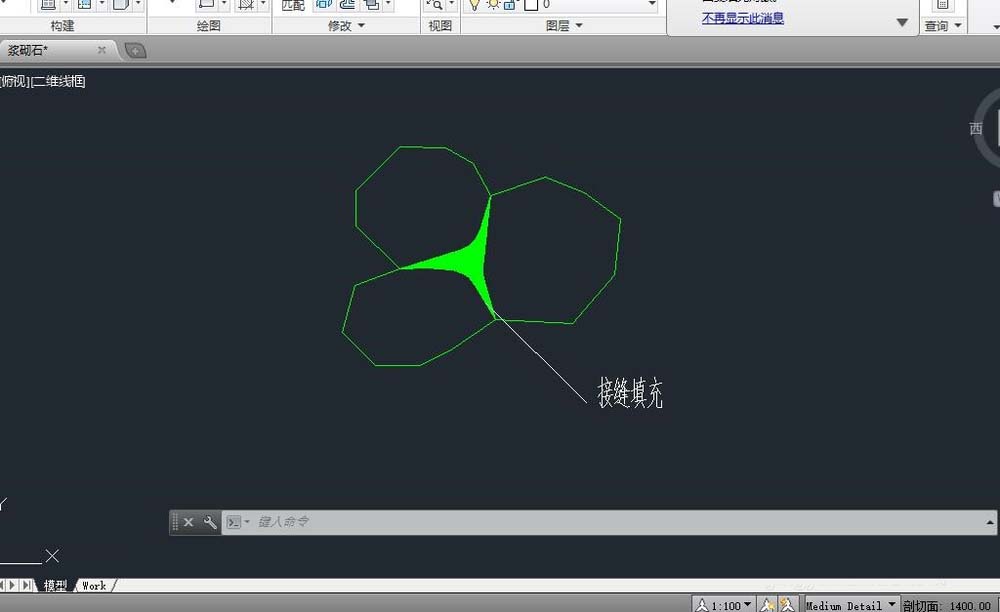

4、將上一步做好的圖案進行填充,如下圖所示,填充部分及表示水泥勾縫

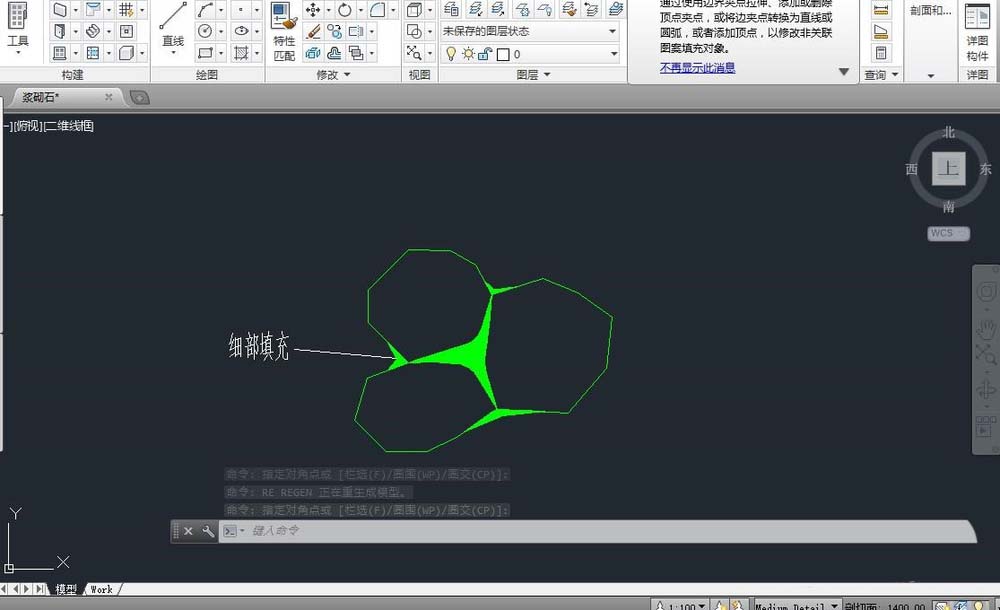

5、因為漿砌石不只是三塊石組成的,而是很多塊石組成的結構,所以要將外部角稍微填充,以此來顯示漿砌石的連續效果。如圖。

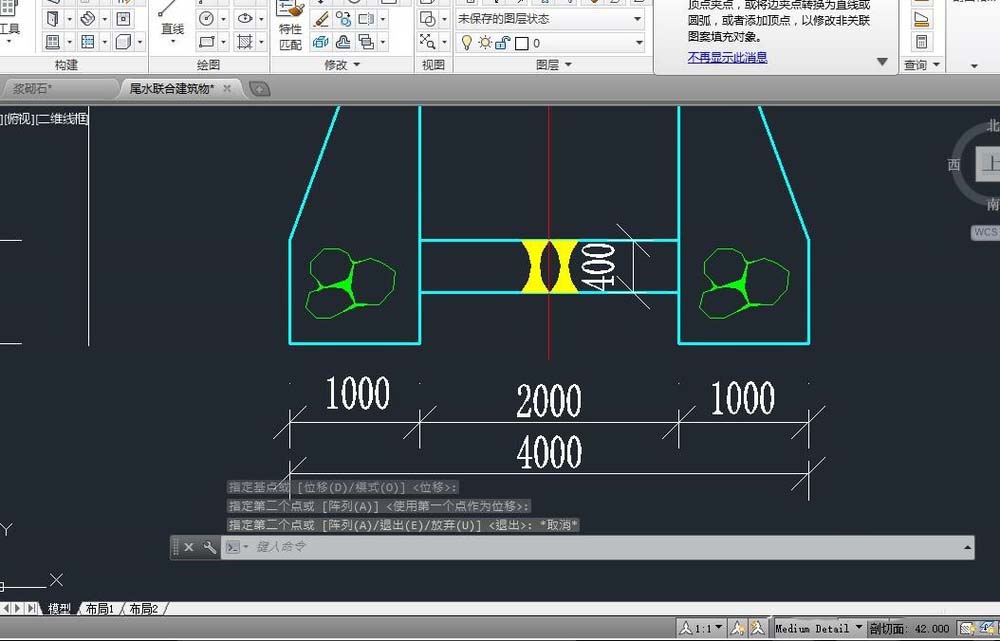

6、畫好的漿砌石符號就可以復制到相應斷面來應用了,如下圖。最后可以用塊命令將符號保存為塊,以后用到可以直接調用。

以上就是cad圖紙插入漿砌石符號的教程,希望大家喜歡,請繼續關注武林網。
