CAD怎么制作動態移動圖塊?

2020-07-20 12:56:49
字體:
來源:轉載
供稿:網友

什么是動態塊?動態塊是指利用塊定義添加的動態元素來完成塊參照的變化。當插入動態塊參照之后,利用塊參照的夾點可以改變塊參照的形狀、角度和大小等。可以通過自定義夾點或自定義特性來操作動態塊參照中的幾何圖形。這使得我們可以根據需要在位調整塊,而不用搜索另一個塊以插入或重定義現有的塊。該怎么創建動態圖塊呢?下面我們就來看看詳細的教程。

1、新建文件“動態塊練習一”,點擊“工具選項板

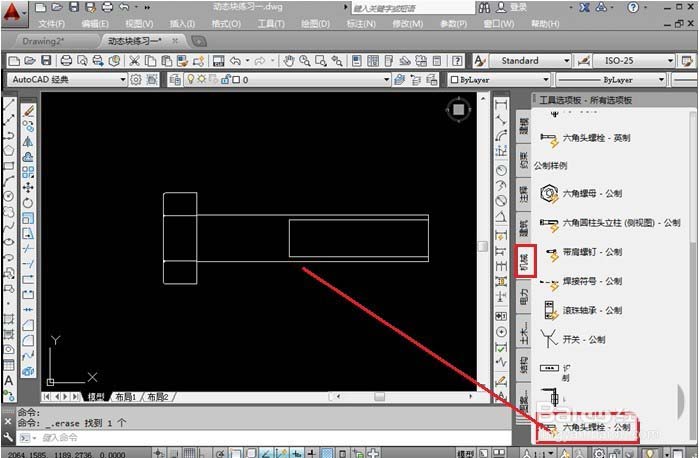

2、打開“工具選項板”后,點擊“機械”,再點擊“六角頭螺栓”,并將其拖到視圖的空白位置,視圖中將顯示“六角頭螺栓”圖塊對象。

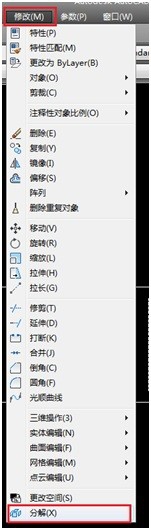

3、關閉工具選項板,在“修改”工具欄中單擊“分解”按鈕,將視圖中六角頭螺栓進行打散操作,刪除尺寸標注。

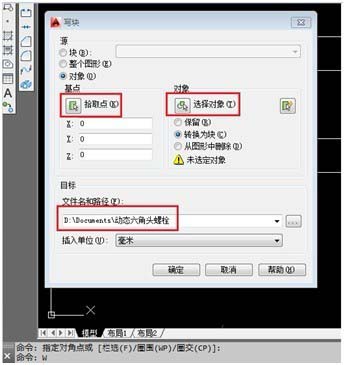

4、在命令行中輸入“寫塊”命令(W),將彈出“寫塊”對話框,將分解的圖形對象保存為“動態六角頭螺栓”圖塊對象,點擊選擇對象,選擇剛才圖形中六角頭螺栓

5、選定對象,然后點擊確定,創建塊成功;

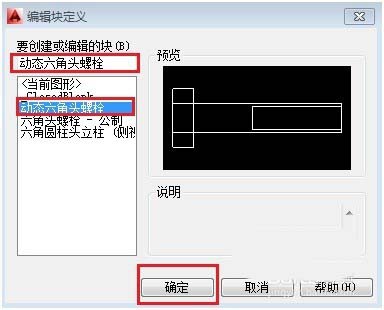

6、在視圖中雙擊動態六角頭螺栓圖塊對象,彈出“編輯塊定義”對話框,在列表中選擇“動態六角頭螺栓”對象,再單擊“確定”按鈕,系統將打開“塊編寫選項板”面板和“塊編輯器”工具欄。

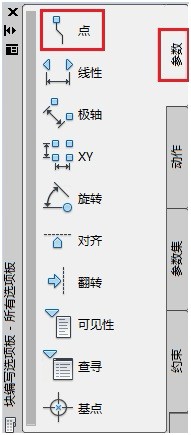

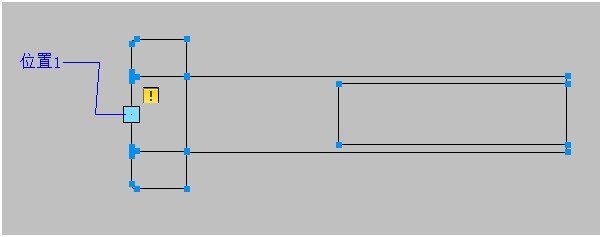

7、在“塊編寫選項板”中,切換到“參數”選項卡,選擇“點”參數,再選擇圖塊上的任意一點,便出現“位置”參數的圖示。
