中國水墨畫題材廣泛，多以山水、花鳥、游魚等為素材，在老一輩繪畫大師的筆下把它們描繪的栩栩如生，嘆為觀止。同樣的，我們也可以通過3dmax9.0來打造一幅有關游魚的中國水墨畫效果……

先看一下最終效果：

先看一下最終效果：

|||

3、進入loft01的“修改”命令面板，打開“變形”卷展欄，單擊“縮放”按鈕，打開“縮放變形”窗口，調整角點的位置及線條形狀，如圖3所示。

小提示：通過增加“角點”，設置平滑，來調整線條的形狀，從而影響loft01的形狀，魚形的樣子基本就產生了，如圖4所示。

4、此時看上去魚身還是顯得很僵硬，在“修改器列表”下拉框中選擇“ffd 4×4×4”項，并調整各個控制點，另外，可以添加“網格平滑”修改器，最終效果如圖5所示。

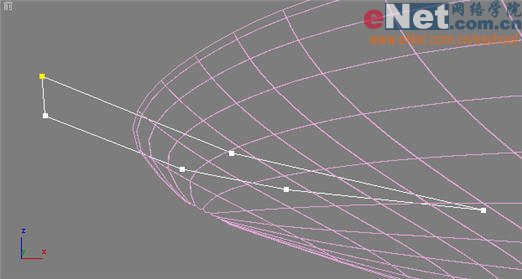

5、單擊“創建”命令面板，點擊“圖形”按鈕，在下拉列表框中選擇“樣條線”項。單擊創建面板中的“線”按鈕，在前視圖中繪制一線條line02，形狀類似楔子，如圖6所示。

|||

6、在“修改器列表”下拉框中選擇“擠出”項，打開參數卷展欄，調整數量值，如圖7所示。

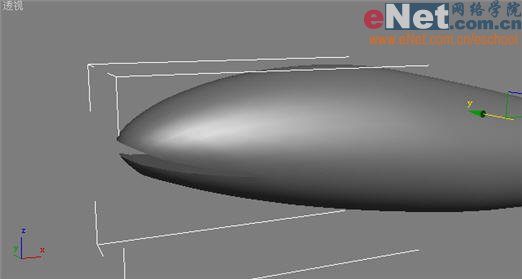

7、選中l(wèi)oft01，點擊“創建”命令面板中的“幾何體”按鈕，在下拉列表中選擇“復合對象”項，點擊“布爾”按鈕，在“拾取布爾”卷展欄中單擊“拾取操作對象b”按鈕，選擇視圖中的line02，形成魚嘴效果，如圖8所示。

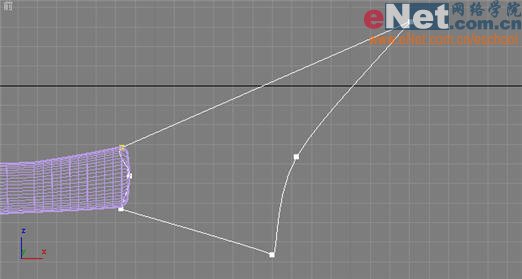

8、先繪制魚尾，在前視圖中繪制一線條line03，如圖9所示。

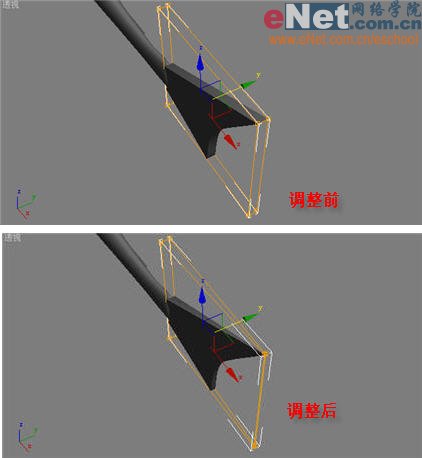

9、選擇“修改器列表”下拉框中的“擠出”項，將它生成一實體，同樣的，通過“ffd 2×2×2”修改器，調整尾巴的形狀，如圖10所示。

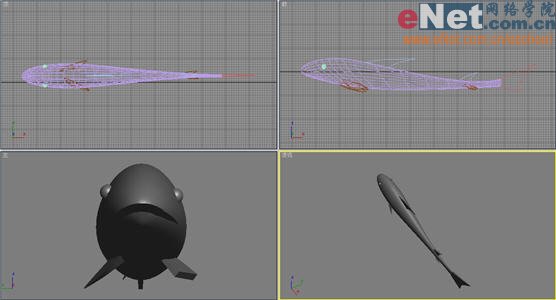

10、如法炮制，為魚繪制其他的魚鰭，通過“ffd 2×2×2”修改器進行調整厚度和形態，最終為它添加兩個眼睛（球），效果如圖11所示。

小提示：最終將魚身、魚尾、魚鰭、眼睛組合為一個整體。

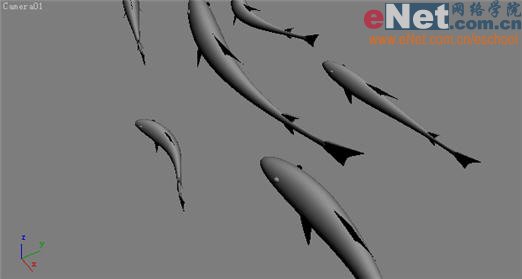

11、復制多個魚實體，并調整其大小及位置，按住ctrl＋c鍵產生攝影機視圖，如圖12所示。

|||

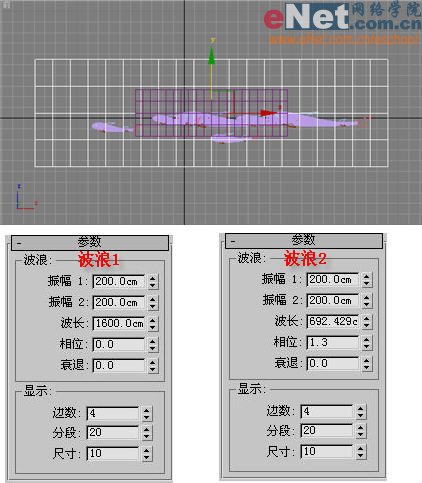

12、點擊“創建”命令面板中的“空間扭曲”項，在下拉列表中選擇“幾何/可變形”項，單擊“波浪”按鈕，在前視圖中繪制一波浪wave01，并復制一個wave02，打開“參數”欄，調整其振幅，如圖13所示。

小提示：注意波浪的方向，與魚的游動方向應一致。

13、點擊中間大點的幾條魚，單擊“綁定到空間扭曲”按鈕，在視圖中選擇wave01；同樣的，選擇其他的幾條魚，單擊“綁定到空間扭曲”按鈕，選擇視圖中的wave02。效果如圖14所示。

14、全部選中魚，將它們移出頂視圖外，為方便操作可留下一條。結合著攝影機視圖中不再顯示魚即可。在動畫控制區，點擊“自動關鍵點”按鈕，將滑塊移動到第100幀，同時將所有的魚移到視圖中，以攝影機視圖為準，單擊“自動關鍵點”關閉動畫設置。如圖15所示。

二、材質配置

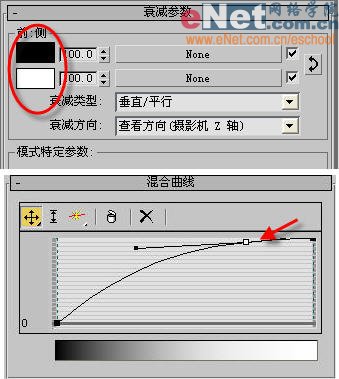

1、打開“材質編輯器”窗口，選擇第一個樣球，打開貼圖，單擊“漫反射顏色”后面的none按鈕，為其添加以衰減貼圖，如圖16所示。

|||

2、將貼圖復制給“高光顏色”、“不透明度”后面的none按鈕上。注意“不透明度”的衰減參數中的顏色對調一下。

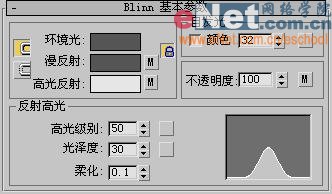

3、調整“blinn基本參數”卷展欄中的反射高光值等參數，如圖17所示。

4、將第一個樣球材質賦予所有的魚。

5、打開“渲染”菜單中的“環境”命令，為背景顏色指定一淡土黃色，模仿宣紙的效果。

6、播放動畫，可以截圖效果如圖18所示。

7、最終渲染一個飽滿的場景，效果如圖19所示。
