先看一下最終效果：

一、繪制一個杯子

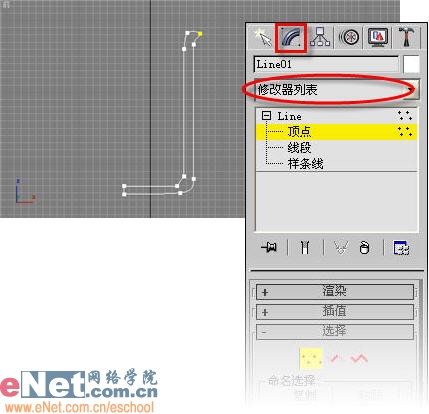

1、啟動3dmax9.0，單擊“創建”命令面板，點擊“圖形”按鈕進入其創建面板，單擊“線”工具按鈕，在前面視圖中創建一個線條line01，如圖1所示。

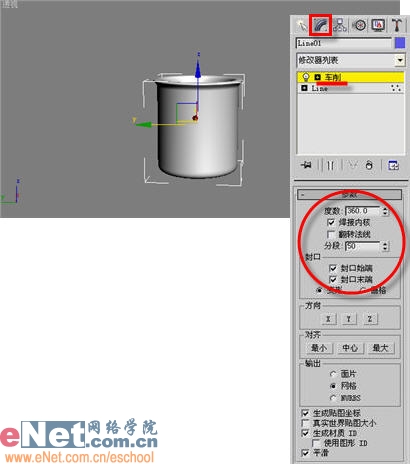

2、選中l(wèi)ine01，點擊“修改”面板下的“修改器列表”下拉箭頭，選擇“車削”項進行旋轉進而形成杯形，調整其參數值，如圖2所示。

|||

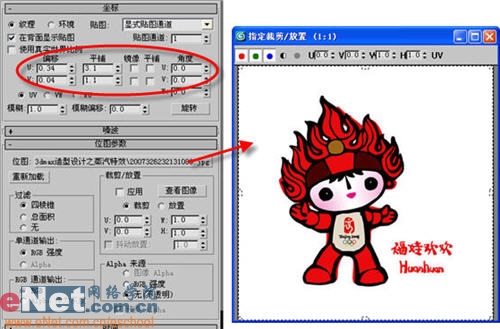

3、點擊工具欄上的“材質編輯器”按鈕，選擇第一個樣球，單擊“漫反射”后面的小方框按鈕，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“位圖”貼圖，選擇事先準備好的圖片，并調整“坐標”卷展欄中的相關參數。如圖3所示。

4、點擊“轉到父對象”按鈕，回到上級面板，調整“反射高光”欄下的“高光級別”為71、“光澤度”為23、“柔化”為0.1。點擊“貼圖”卷展欄中的“凹凸”旁邊的“none”按鈕，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“噪波”貼圖，修改其參數，最后修改凹凸值為30，如圖4所示。

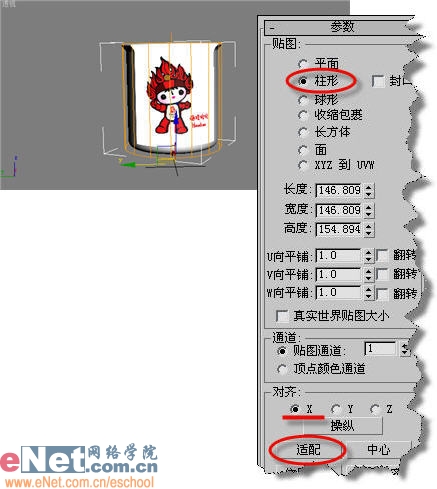

5、點擊“修改”命令工具面板，單擊“修改器列表”下拉箭頭，選中“uvw貼圖”項，在“參數”卷展欄中調整“貼圖”為柱形，“對齊”欄下選擇x，并點擊“適配”按鈕，如圖5所示。

小提示：通過添加“uvw貼圖”修改器，圖片便會出現在杯面，但是需要調整圖片與杯面的關系，才會得到恰當?shù)男Ч?/p>

|||

二、繪制蒸汽

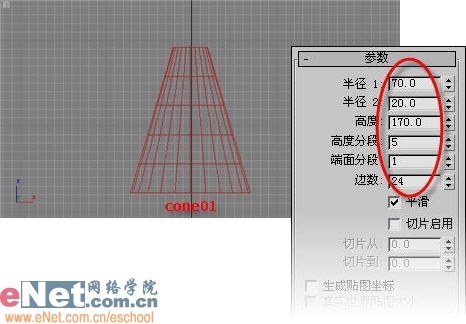

1、單擊“創建”命令面板中的“圓錐體”按鈕，在頂部視圖中繪制一個錐體cone01，并修改其參數，如圖6所示。

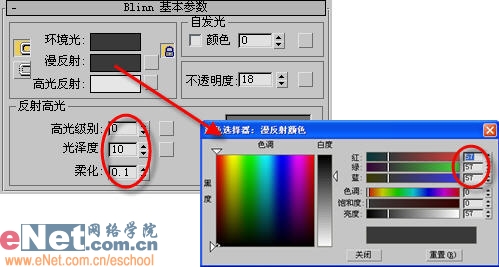

2、單擊“材質編輯器”按鈕，打開其面板，選擇第二個樣球，修改紅、藍、綠顏色值為57，如圖7所示。

3、選中cone01，單擊右鍵選擇“對象屬性”命令，在“g緩沖區”欄下的“對象id”為1。

4、單擊“渲染”菜單下的“video post”命令，打開視頻合成器窗口，單擊“添加場景事件”按鈕，在彈出的屬性面板中，在視圖下拉列表中選擇“透視”項，然后點擊“確定”，如圖8所示。

小提示：當選擇了“透視”項后，就把透視圖的視角作為視頻合成的視角，如果建立了攝像機還可以在下拉列表中選擇攝像機，非常方便!

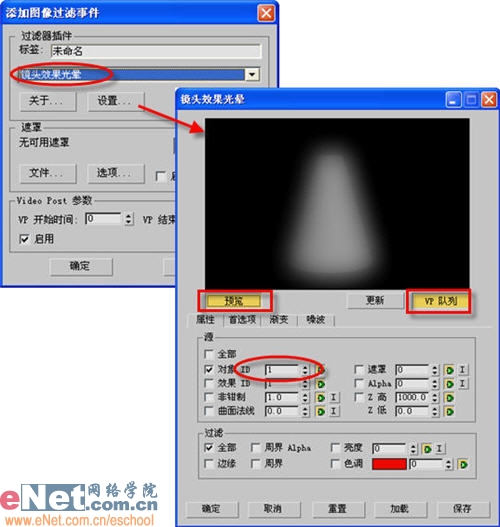

4、點擊“圖像過濾事件”按鈕，打開其屬性面板，在“過濾器插件”下拉列表中選擇“鏡頭效果光暈”項，點擊“確定”即可。雙擊剛剛添加進的“鏡頭效果光暈”項，打開其面板，點擊“設置”按鈕，打開效果面板，如圖9所示。

小提示：在添加過濾事件時，不能直接點擊“設置”按鈕進行相關設定，必須先單擊“確定”后，然后再次進入“添加圖像過濾事件”屬性面板中進行設置。

|||

5、點擊“鏡頭效果光暈”面板中的“噪波”選項夾，并進入其屬性面板，修改其參數，勾選紅、綠、藍單選框，如圖10所示。

小提示：窗口中的“氣態”是產生類似云團狀的柔和圖像；“熾熱”是能夠產生熾熱的火焰圖像；“電弧”是能夠產生類似電弧、閃電的放射絲狀圖像；“運動”是用于設置噪波的變化速度；“方向”是用于設置噪波的運動方向；“質量”是用于設置噪波的精細程度。

6、完成修改后點擊“保存”并確定即可。

7、點擊“添加圖像輸出事件”按鈕，打開其屬性窗口，單擊“文件”按鈕，確定保存路徑及avi文件。調整cone01與杯子的位置，如圖11所示。

8、最后，可以創建一個底部背景，設置下燈光，單擊視頻合成窗口中的“執行序列”按鈕，就可以進行渲染操作了。動畫中的一幀如圖12所示。

小提示：由于錐體是用來制作煙霧的，因此燈光對于它不應產生投影。
