solidworks薄壁特征怎么使用? sw制作薄壁的旋轉特征模型的教程

2024-07-16 17:33:18
字體:
來源:轉載
供稿:網友

solidworks建模的時候,遇到一個問題像儲罐等殼體類零件能不能用旋轉特征呢?答案是肯定的,只是中間有一個小技巧,那就是草圖不能封閉。下面我們就來看看sw薄壁的旋轉特征模型的制作方法。

軟件名稱:solidworks2014中文版 三維參數化設計軟件(附安裝教程) 32&64位軟件大?。?.05GB更新時間:2016-12-12

1、打開solidworks,新建一個文件,選擇好基礎面,新建一個草圖。

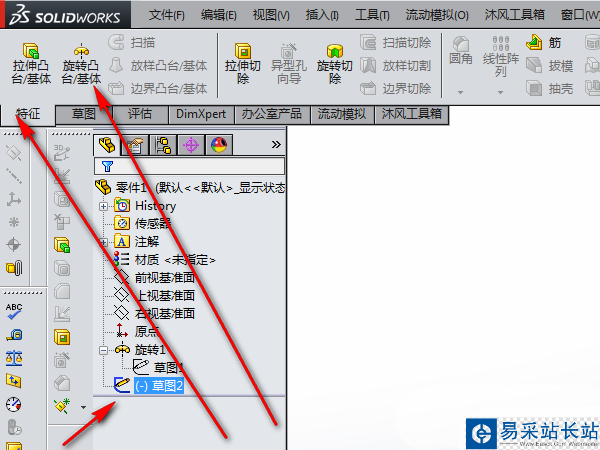

2、點擊特征——旋轉凸臺。

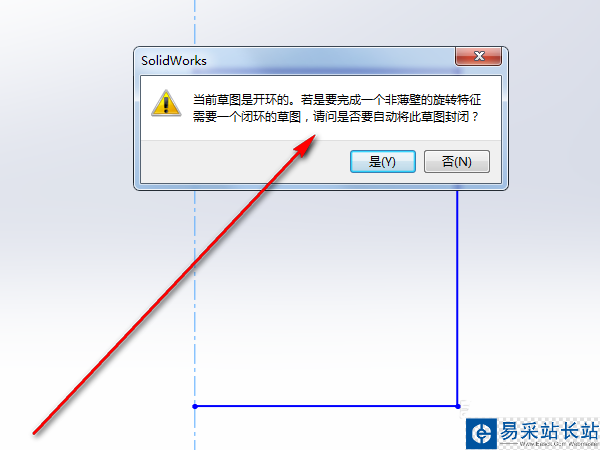

3、我們發現彈出了一個對話框。提示草圖是開環,問你要不要封閉。這里我們點了“是”。

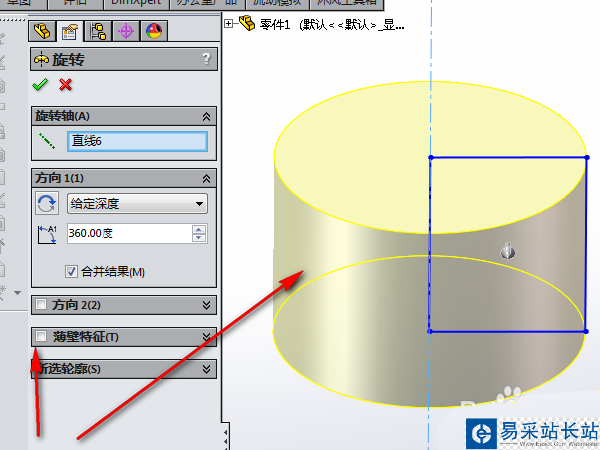

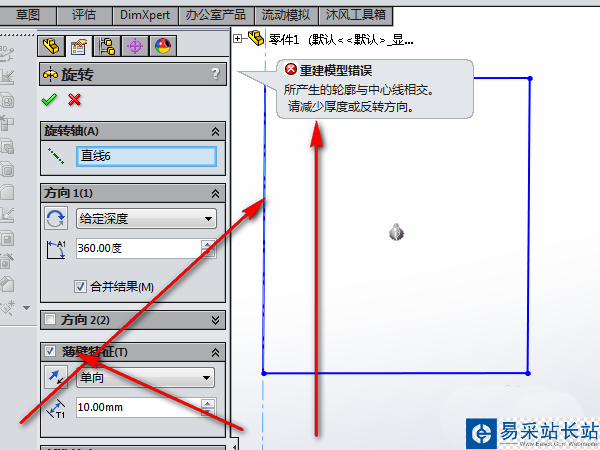

4、我們在選項框里選擇了薄壁特征時,軟件卻彈出了錯誤,“輪廓與中心線相交”,其實這就是因為草圖封閉了的原因。

5、我們刪除草圖中與中心線相重合的那條線,再次勾選薄壁特征。

再選擇

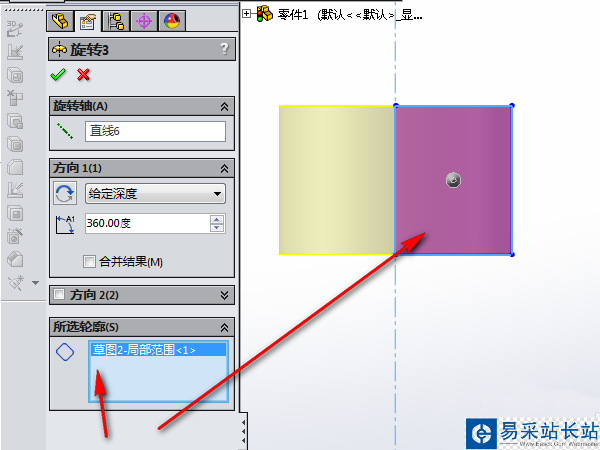

6、一個輪廓,點擊確定以后薄壁特征就生成啦!

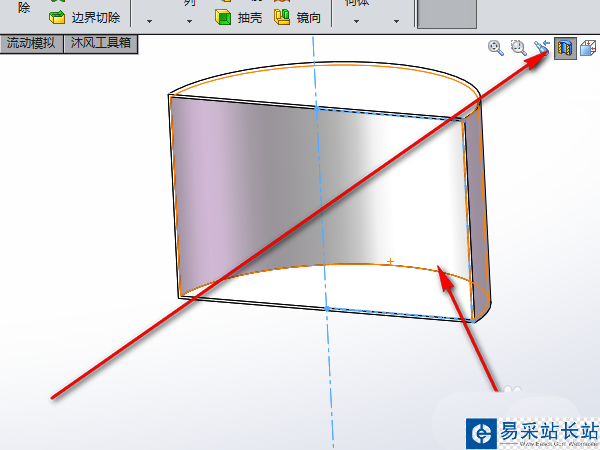

7、我們用剖視圖來觀察以下薄壁特征,真是很方便呀!薄壁對于生成容器特別方便。

以上就是sw制作薄壁的旋轉特征模型的教程,希望大家喜歡,請繼續關注錯新站長站。
