solidworks如何畫管道?在solidworks中用3D草圖及掃描繪制管道教程

2024-07-16 17:33:18
字體:
來源:轉載
供稿:網友

如何在solidworks中用3D草圖及掃描繪制管道?我國先進制造產業發展十分迅速,機械工業是所有工業生產的基礎,只有良好的機械工業才能造就有競爭力的上層產品,solidworks中3D草圖繪制以及掃描是很多使用者的難點,小編總結了一些心得介紹給大家,感興趣的朋友一起去看看吧。

軟件名稱:SolidWorks 2018 SP2.0 Premium 64位 多語中文特別版(附破解文件+安裝教程) 軟件大小:14.0GB更新時間:2018-03-07

方法/步驟:

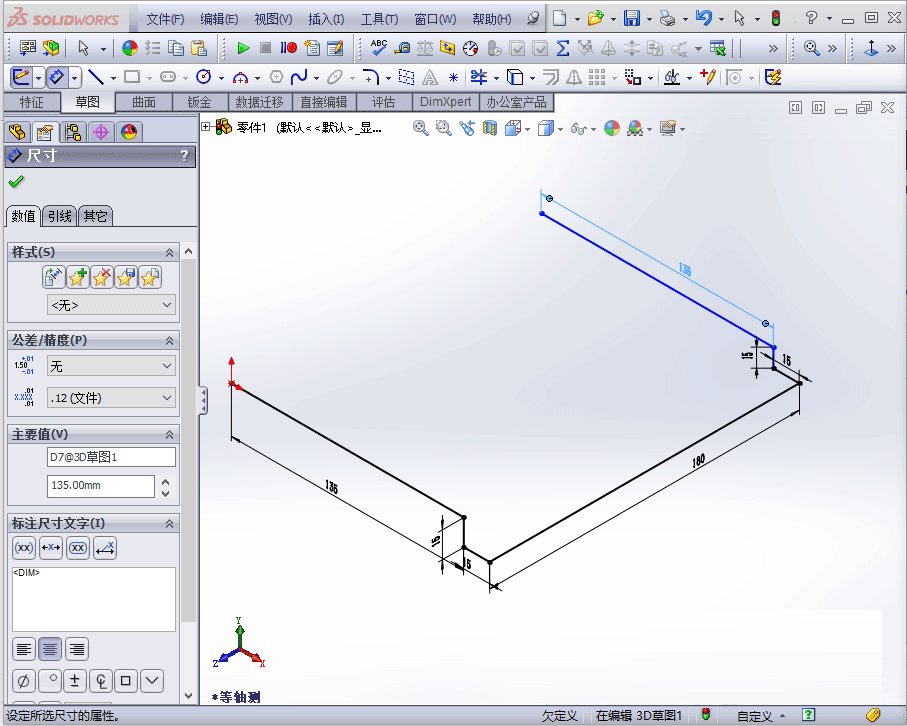

1、首先單機新建,然后創建一個新零件,點擊3D草圖,單擊直線(“草圖”工具欄),然后在XY平面上從原點開始繪制一條135mm的直線,沿著Y軸向下繪制15mm,沿著X軸繪制15mm。



2、將方向切換到YZ平面,沿著Z軸繪制180mm,沿著X軸繪制15mm線段,沿著Y軸繪制15mm線段,沿著X軸繪制135mm線段。

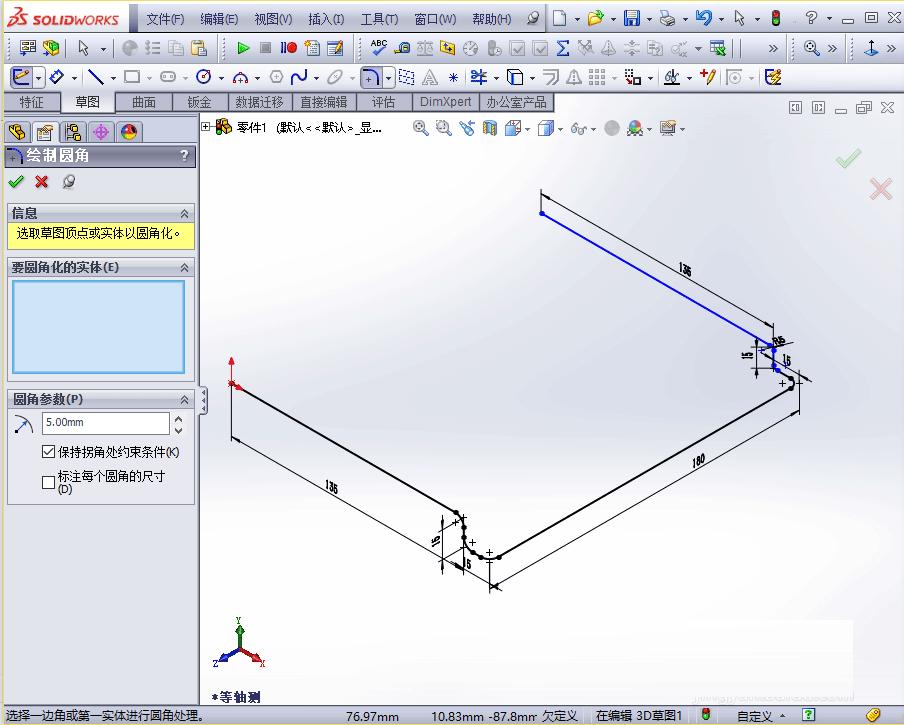

3、點擊圓角圖標,在圓角半徑下輸入5mm,在要進行圓角的實體一欄下選擇每個拐點,為每個拐角添加5mm圓角,關閉3D草圖。

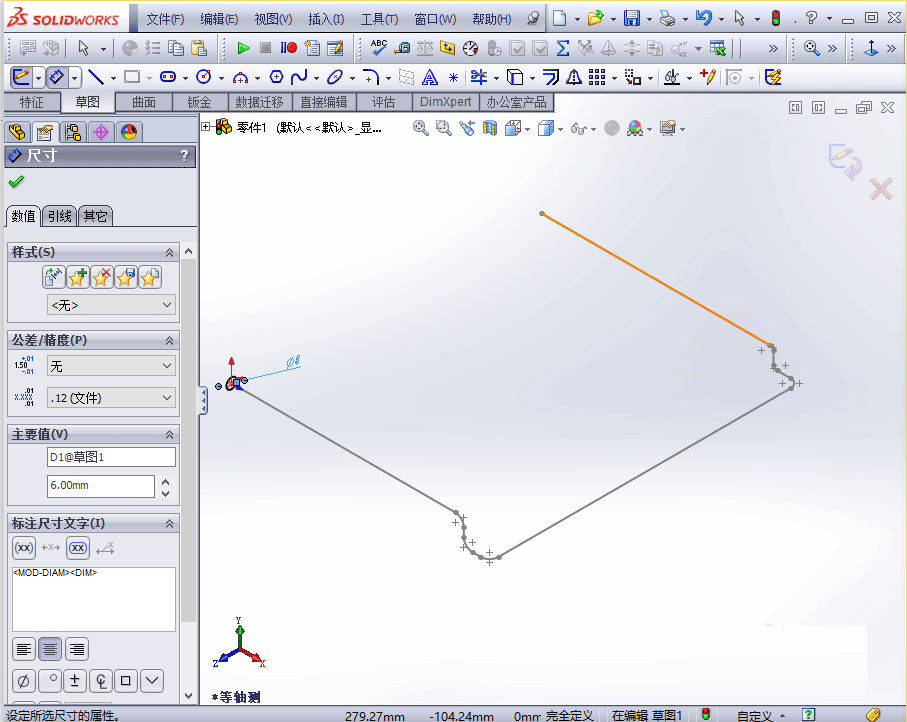

4、保存零件,點擊草圖繪制,選擇右視基準面為草圖基準面,在此基準面上,以原點為圓心,繪制一個直徑為6mm的圓。

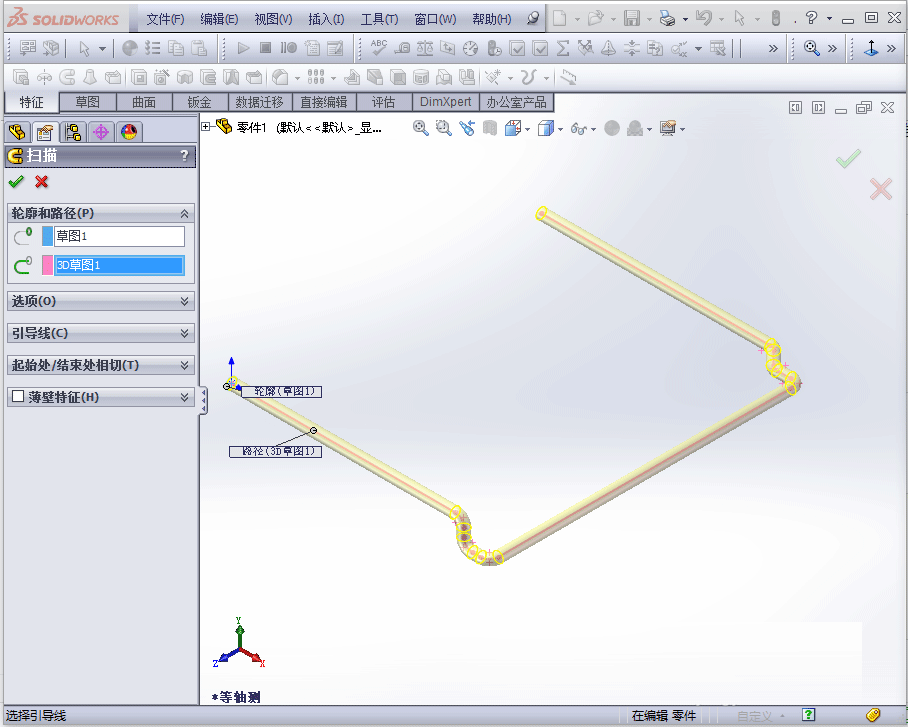

5、點擊特征-掃描凸臺/基體,選擇圓形為掃描輪廓,直線及圓角為掃描路徑,點擊確定。

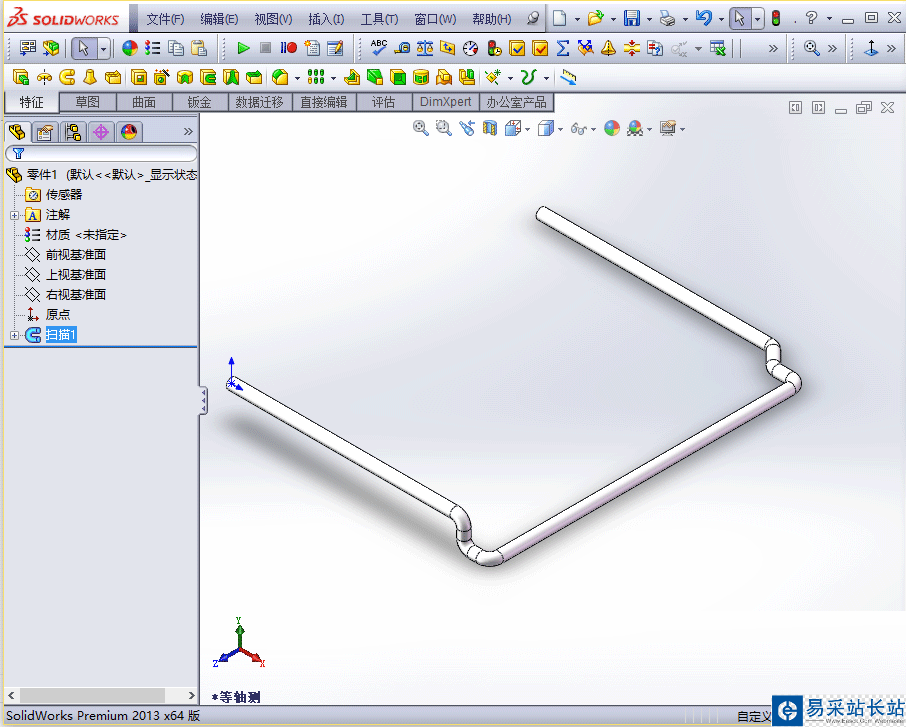

6、完成管道如圖所示,點擊保存零件即可,每位使用者可根據自己需要的尺寸和方向進行調整。

教程結束,以上就是關于solidworks如何畫管道?在solidworks中用3D草圖及掃描繪制管道教程的全部內容,小編就給大家介紹到這里了,如果你覺得這篇文章還不錯,而且對你有幫助,那就趕快分享給更多的人看到吧!
