Solidworks圓柱表面想要加筋，該怎么使用筋命令呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

1、選中圓柱的上表面，點擊草圖繪制選項，進入草圖繪制環境。

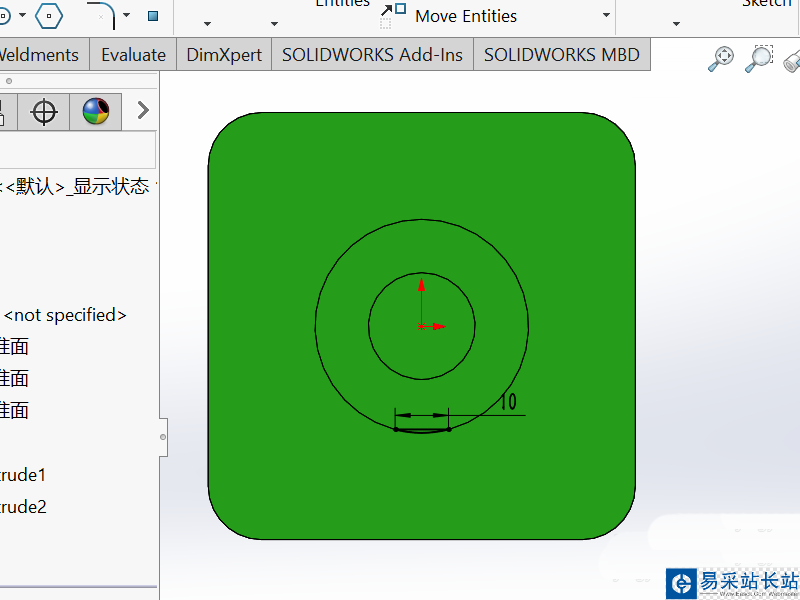

2、繪制如圖所示草圖（尺寸根據筋的寬度來確定）。

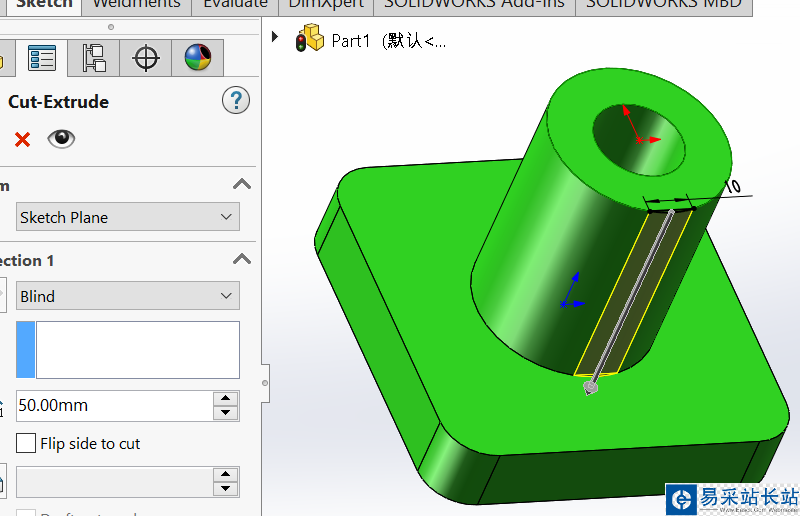

3、選擇插入-切除-拉伸命令，成形到圓柱體的底部。

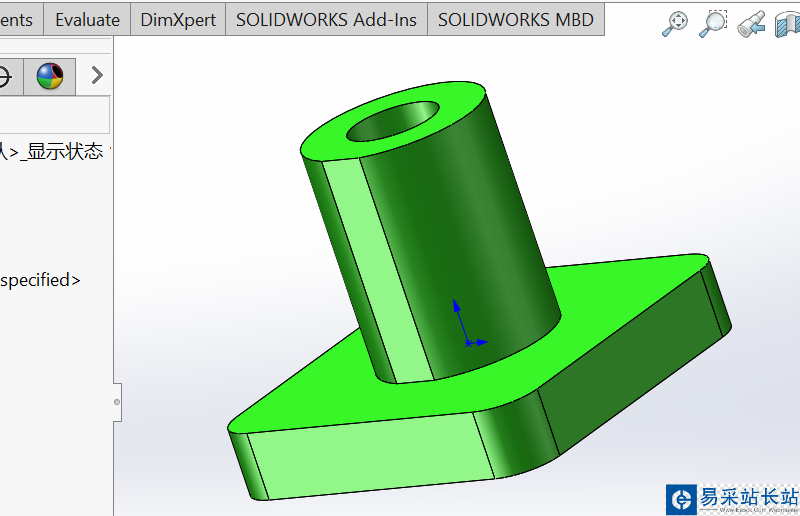

4、繪制結果如圖所示。

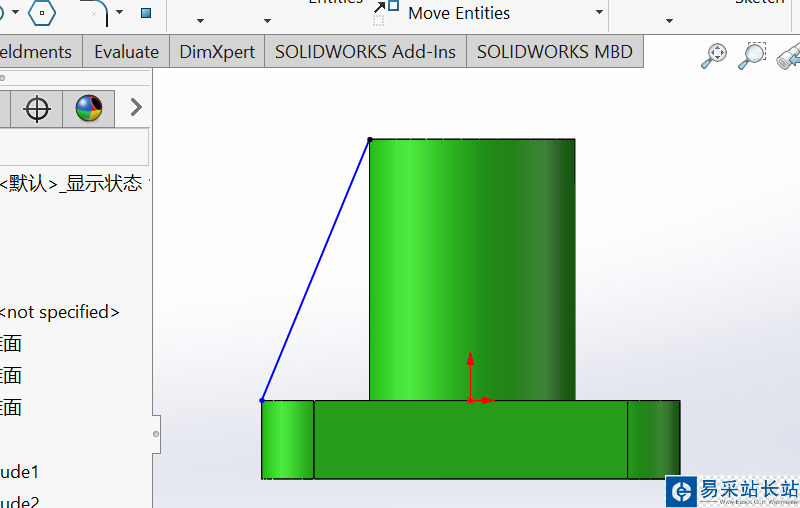

5、在模型的對稱面上，繪制一條筋命令所需要的直線。

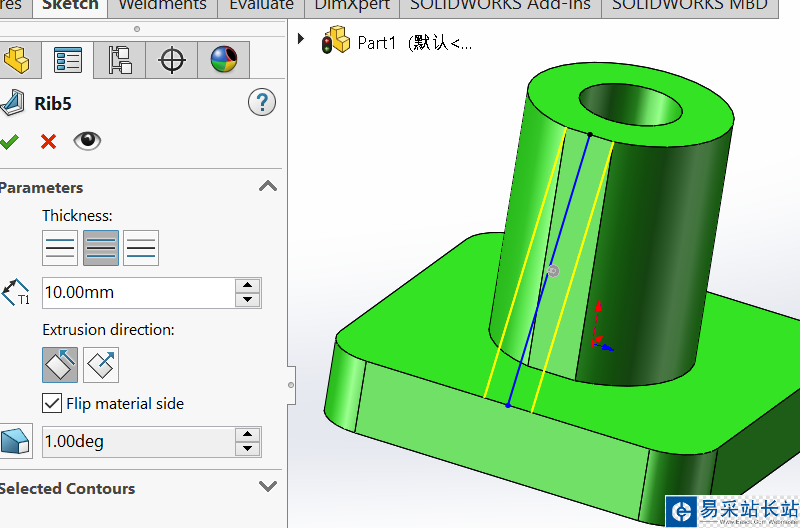

6、選擇插入-特征-筋，選擇筋的參數。

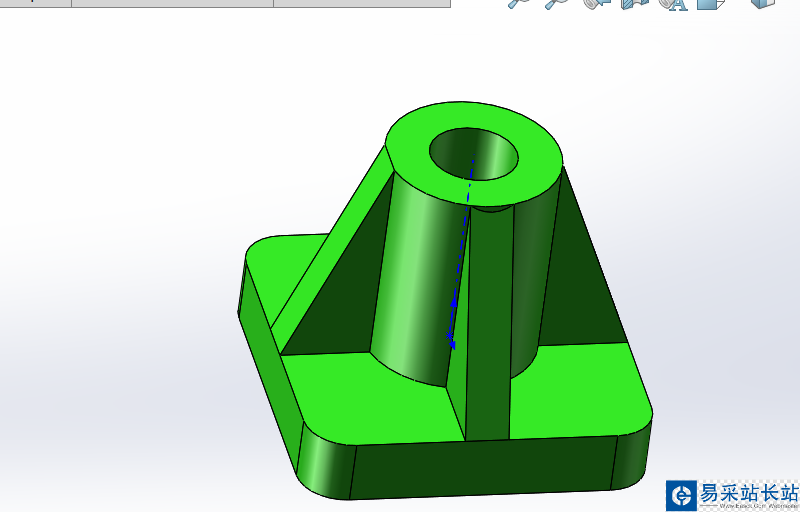

7、最終結果，模型繪制成功。

以上就是Solidworks中筋命令的使用方法，希望大家喜歡，請繼續關注錯新站長站。
