solidworks中想要給模型插入螺紋，該怎么制作npt螺紋呢？下面我們就倆看看詳細的教程。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

1、為了演示，我先建立了一個插入螺紋的基體模型，我要在這個面上插入3/8NPT螺紋，如圖所示

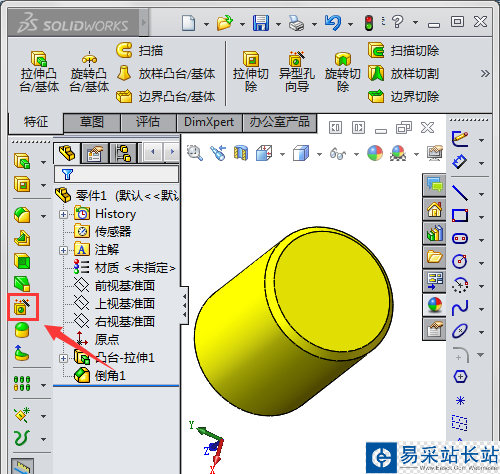

2、在特征工具條中，選擇異型孔命令，如圖所示

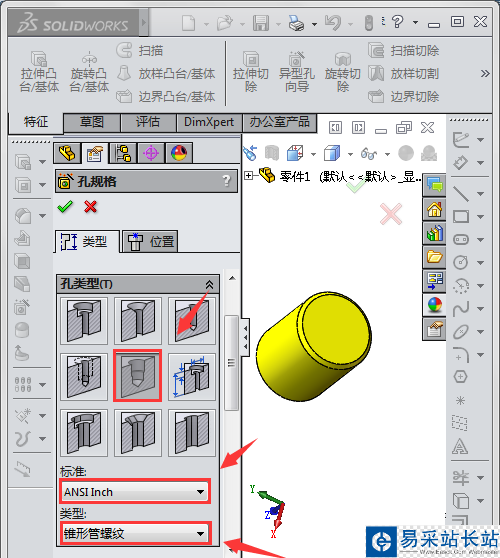

3、選擇錐形孔命令，選擇ANSI Inch標準，類型為錐形管螺紋，如圖所示

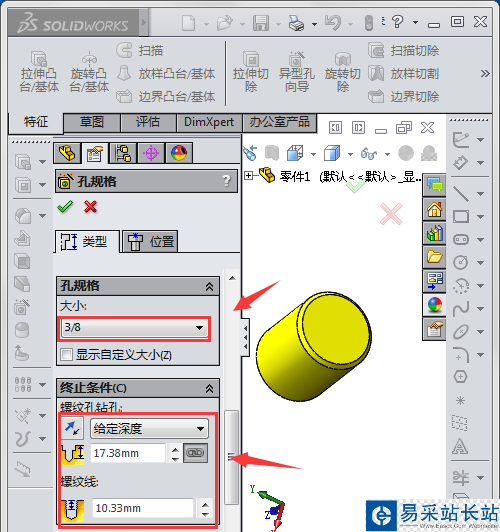

4、設置孔規格，和螺紋鉆孔深度和攻絲深度，如圖所示

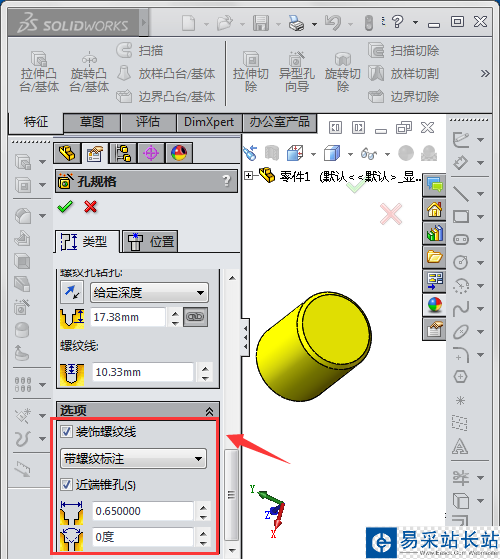

5、設置裝飾螺紋先和近段倒角，如圖所示

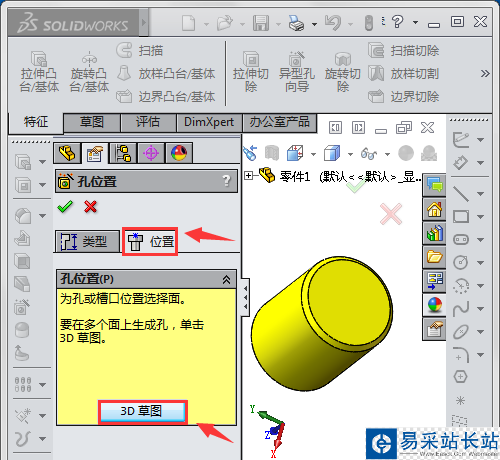

6、選擇打孔位置，在面上打孔，如圖所示

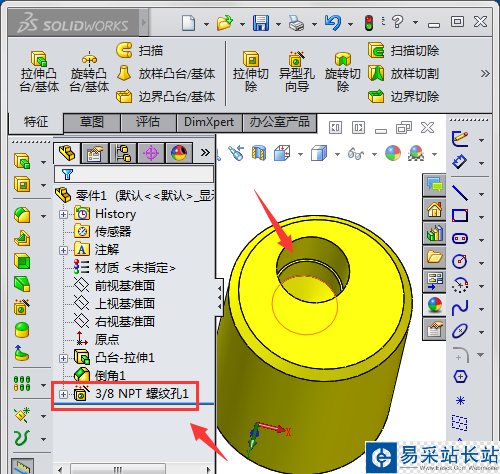

7、3/8NPT螺紋孔就打好了 ，如圖所示

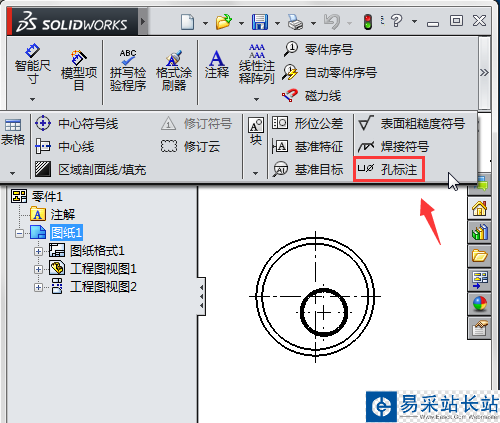

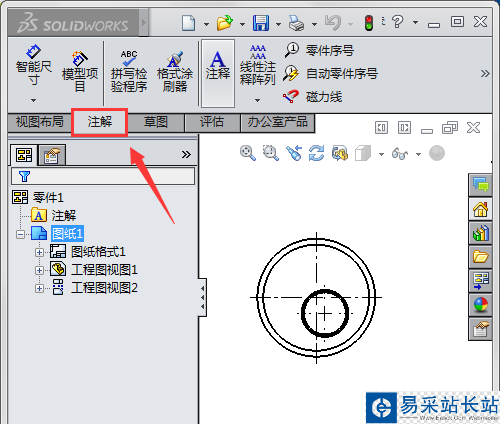

8、在工程圖，注釋中，點擊孔標注，如圖所示

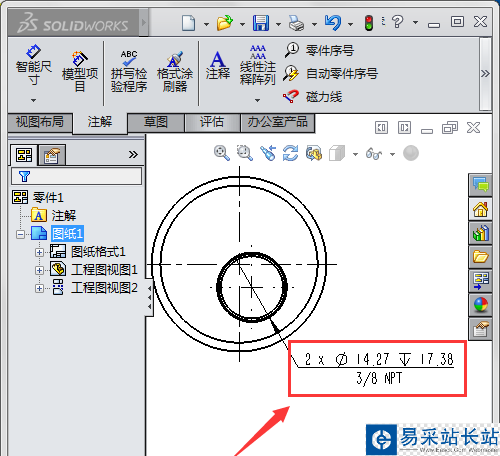

9、3/8 NPT螺紋孔，在工程圖中就標注好了，如圖所示

以上就是solidworks中npt螺紋的制作方法，希望大家喜歡，請繼續關注錯新站長站。
