solidworks在機械設計中很有優勢，拉伸、旋轉、掃描這些在三維軟件中都有的功能，但怎樣使用還有它的訣竅，這里以創建一個汽車方向盤為例講述一下在solidworks中怎樣一次旋轉創建多個實體。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

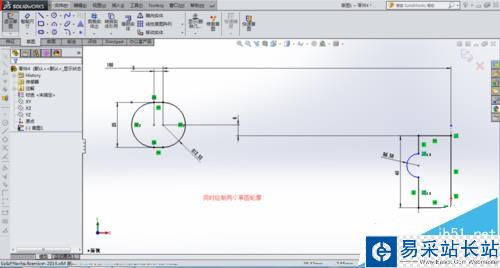

1、首先繪制草圖作為旋轉輪廓，現時創建兩個封閉輪廓，同時需繪制一條中心線作為旋轉軸。具體操作如圖所示

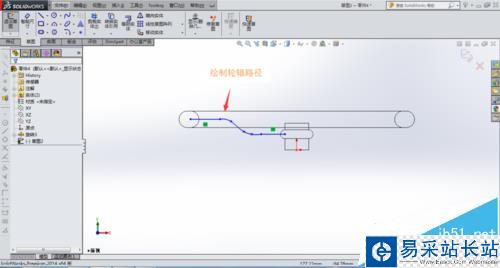

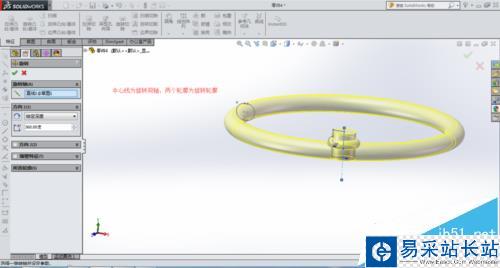

2、完成草圖后對輪廓進行旋轉生成實體，如圖。接著調整基準面，繪制輪輻引導線，根據實際樣子繪制即可。退出草圖后在引導線端點做基準平面，方法可以參照下面的鏈接。

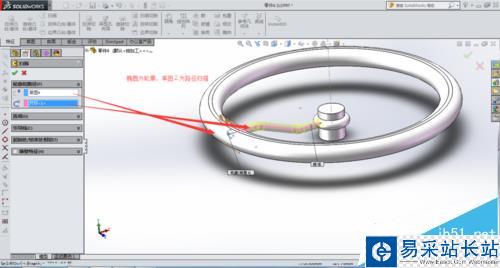

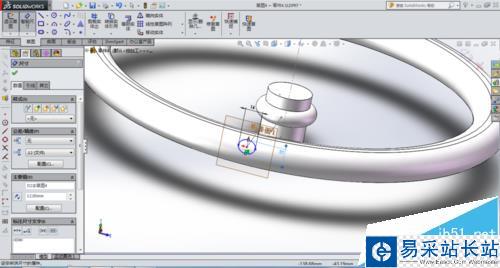

3、在剛創建的基準平面上繪制輪輻截面輪廓，繪制完成點擊掃描命令，對輪輻輪廓進行掃描，選取先前繪制的曲線為引導線，操作如圖

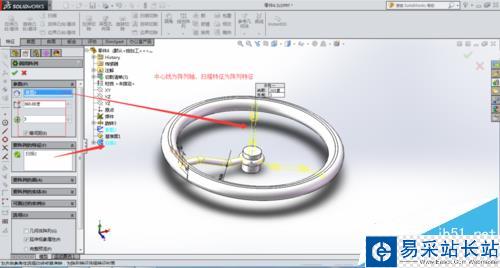

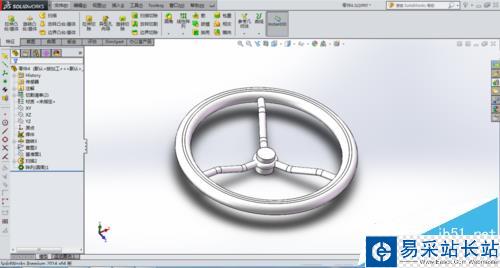

4、選擇圓形陣列，選取剛剛的掃描特征為陣列特征，選擇等距陣列，中心線為陣列軸，最后結果如圖

注意事項：

注意solidworks中的坐標軸不能直接使用，需提前繪制參考中心線。
