在三維建模中，拉伸、旋轉、掃描都是我們最常用的命令，這里介紹在solidworks中掃描功能的一些使用技巧，本文以創建一把銑刀模型為例，使用了幾次掃描創建不同的效果。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

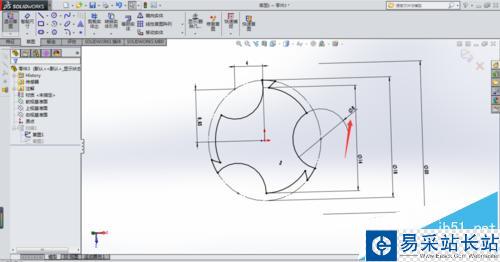

1、新建零件，創建草圖，以直徑16的銑刀為例，先畫一個外徑為16的圓，再創建刀的凹槽，設計刃口（這里做的是3刃），進行修剪整理。具體尺寸如圖所示

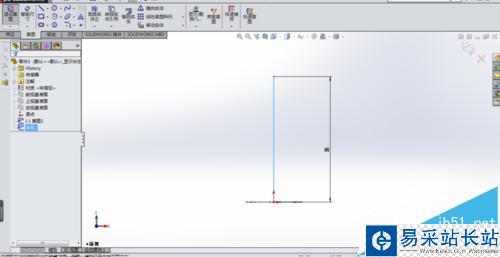

2、完成刀底草圖的創建，切換到另一垂直基準面，繪制一條中心軸線作為掃描線，注意該線型不能為參考線型。如圖

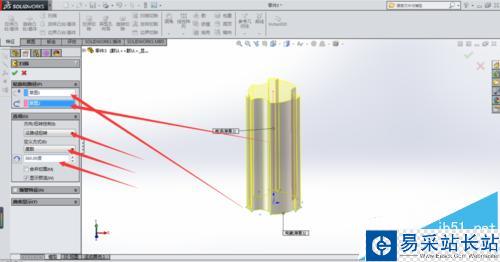

3、點擊掃描命令，選擇草圖1為掃描輪廓，草圖2為掃描路徑，在下拉選項，選項/扭轉控制選擇“沿路徑扭轉”，定義方式為度數，角度為360度。各參數如圖所示

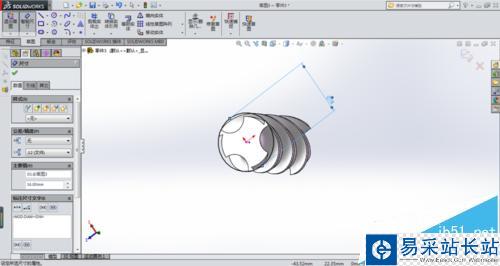

4、如果覺得刀槽不夠深，可以返回草圖1修改草圖尺寸，加大刀槽深度。修改后如圖。

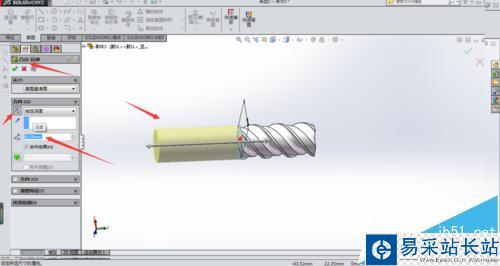

5、在草圖1基準面上繪制刀柄草圖，繪制直徑16的圓，進行拉伸，注意拉伸方向，選擇合并，如圖。如果覺得刀刃太厚，可以再次返回草圖1修改效果。

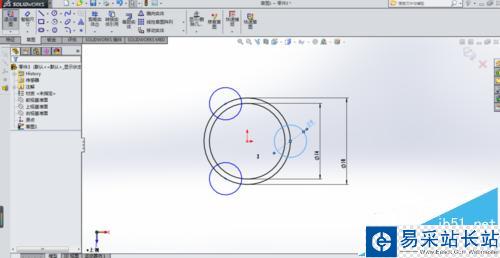

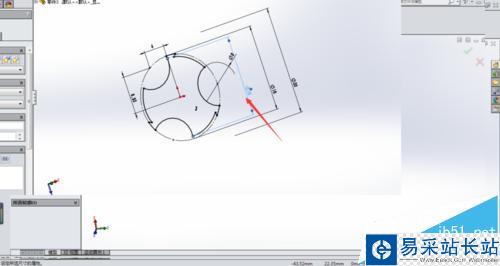

6、創建刀柄處刀槽順滑連接，選擇創建草圖1的基準面新建草圖，選擇刀槽根部的邊線和相鄰刀柄邊線，點擊轉換為實體引用，自動讓兩條連線生成草圖，進行修剪。

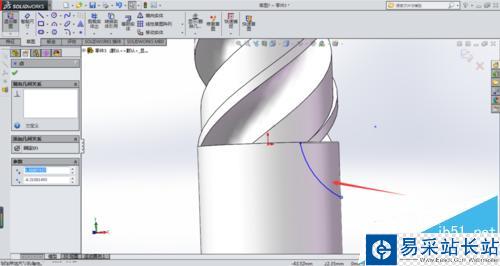

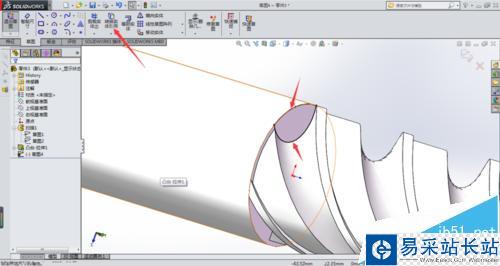

7、完成上個草圖后，選擇與之垂直基準面，新建草圖，繪制一條弧線作為掃描路徑，自己隨意調整美觀，如圖

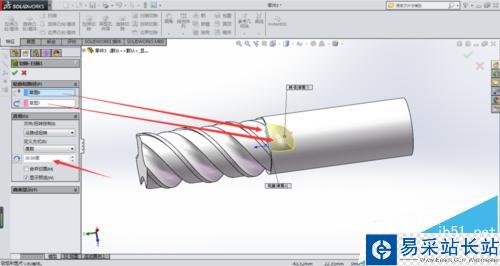

8、進行掃描切除，選擇上次提取修剪過的邊線為輪廓，剛繪制的弧線為路徑，選擇在下拉選項，選項/扭轉控制選擇“沿路徑扭轉”，定義方式為度數，角度為30度。生成效果如圖。

9、在特征里面選擇圓形陣列，選擇剛掃描切除的特征為陣列對象，角度為120度，數量為3，選擇草圖2的中心線為陣列中心線。如圖所示
