該經驗為大家分享一篇solidworks怎么繪制水杯的教程。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、首先打開我們的solidworks軟件，該經驗以2015版本為例講解，其他版本的solidworks軟件都可以使用該教程。然后新建一個零件，點擊確定。

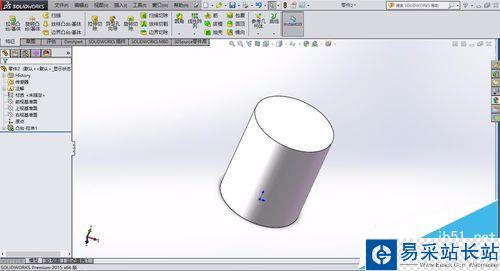

2、點擊拉伸凸臺，選取任意平面視圖為草圖平面，在這里我們選取上視平面為草圖平面，在草圖環境中，我們繪制一個直徑大小為100的圓。完成后退出草圖，設置拉伸深度為120，完成拉伸的創建。

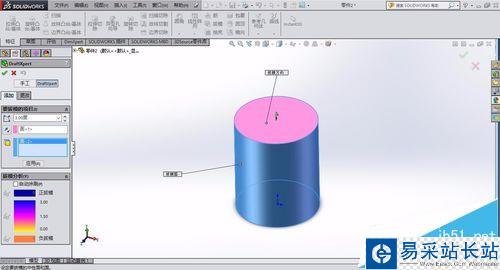

3、點擊特征中的拔模，拔模角度設置為3°，拔模的方向選取為圓柱的上表面，要拔模的面為圓柱的外表面，點擊確定完成拔模的創建。

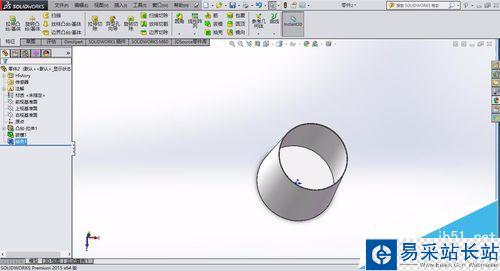

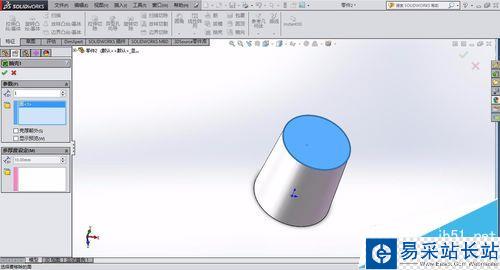

4、點擊抽殼，抽殼的面為圓柱的上表面，即為上步驟所拉伸方向選取的上表面。設置抽殼的為1mm，即壁厚為1mm。

5、繪制草圖，以前視基準面為草圖平面，利用樣條曲線繪制線條，如下圖所示，繪制的時候，可以拖動樣條曲線的點來改變曲線的外形大小方向，完成后就可以退出草圖。

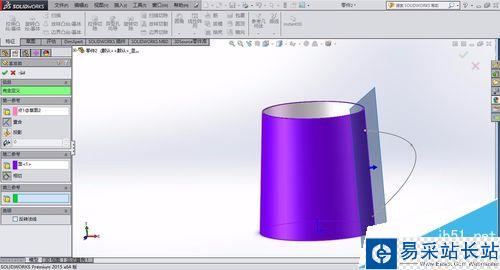

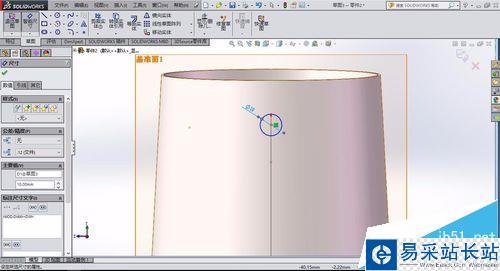

6、點參考幾何體，選取基準面，創建一個基準面，第一參考面為樣條曲線的上面的點，第二參考面為圓柱的外表面。完成基準面1的創建。并在該基準面繪制一個直徑大小為10的圓，如下圖所示。

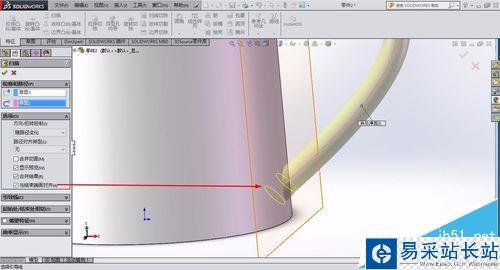

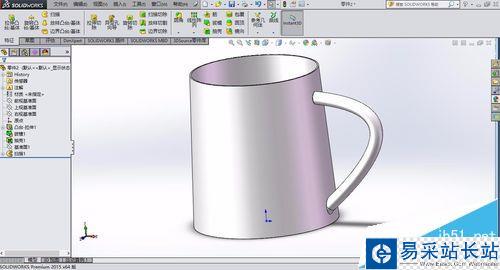

7、我們可以將基準面1隱藏，然后點擊掃面，掃描的輪廓為基準面所繪制的圓，路徑為樣條曲線，掃描的時候在選項中選取與結束面對齊。
