之前我們給大家介紹過外螺紋的兩種繪制方法，現在這篇經驗為大家分享一篇solidworks怎么繪制內螺紋的教程。

軟件名稱：solidworks 2015 3d設計軟件(附序列號) sp5.0 安裝版 64位軟件大小：7.76GB更新時間：2018-05-17

1、雙擊或者右鍵打開solidworks2015軟件，其他版本的solidworks都可以使用該方法，新建一個零件文件，點擊確定。

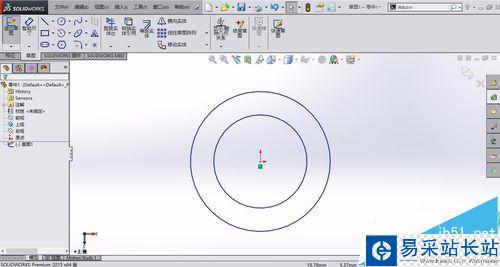

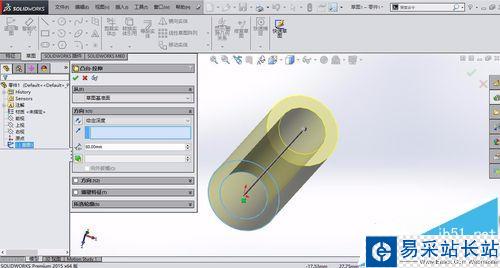

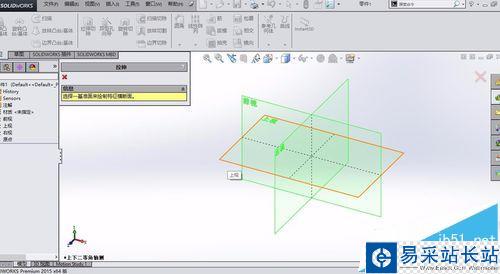

2、我們先繪制一個圓筒：選擇拉伸凸臺命令，然后繪制一個外徑大小為30mm的圓，內徑為20mm的圓，然后進行拉伸，拉伸高度可設置為80mm，點擊打勾。

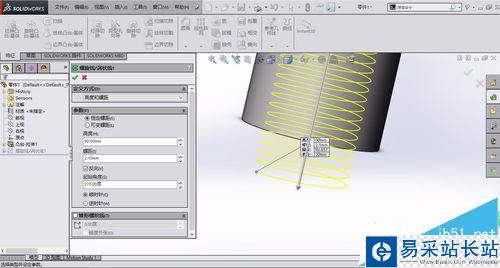

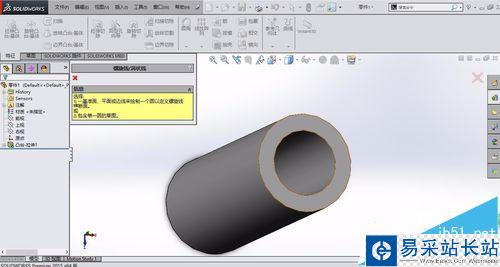

3、點擊曲線--螺旋線命令，或者通過命令搜索搜索螺旋線，在圓柱的上表面繪制一個直徑為20的圓，繪制完畢就可以退出草圖，然后輸入相關的參數，如高度、螺距、圈數，即可完成螺旋線的創建。

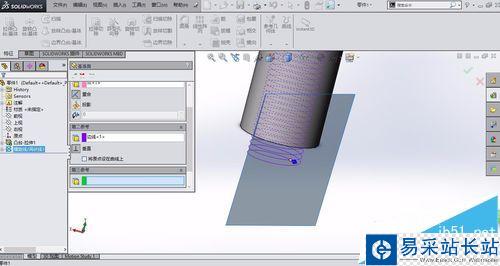

4、建立一盒基準面，第一參考為螺旋線的末端點，第二參考為曲線，即為螺旋線，然后垂直于曲線。完成基準面的建立。

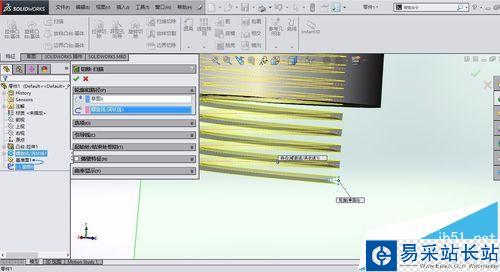

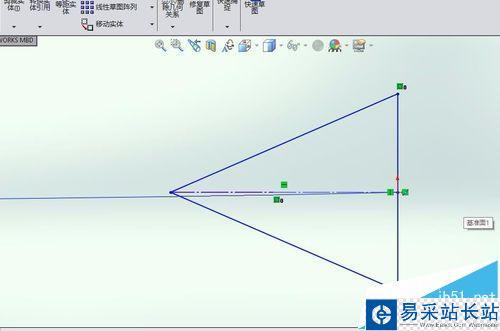

5、在基準面上，繪制三角形或者等腰梯形，為螺紋的形狀。繪制完畢退出草圖，然后點擊掃描切除，輪廓為三角形，路徑為螺旋線。

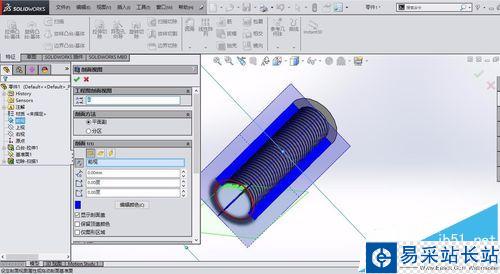

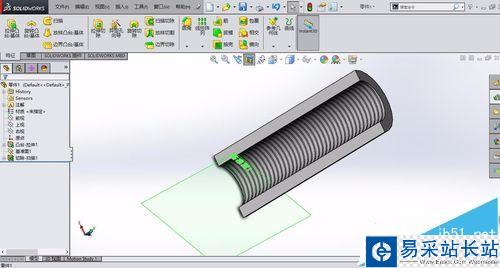

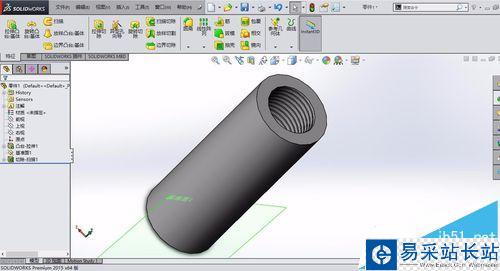

6、最后，我們可以通過視圖--顯示--半剖視圖來查看我們所繪制的圖，也可以使用螺紋裝飾圖來繪制。具體可看之前的經驗。
