SolidWorks中繪制立體模型很方便，想要繪制立體的鉆石模型，該怎么繪制呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP3.0 64位 Premium 多語中文破解版(附破解文件)軟件大小：12.2GB更新時間：2017-05-02

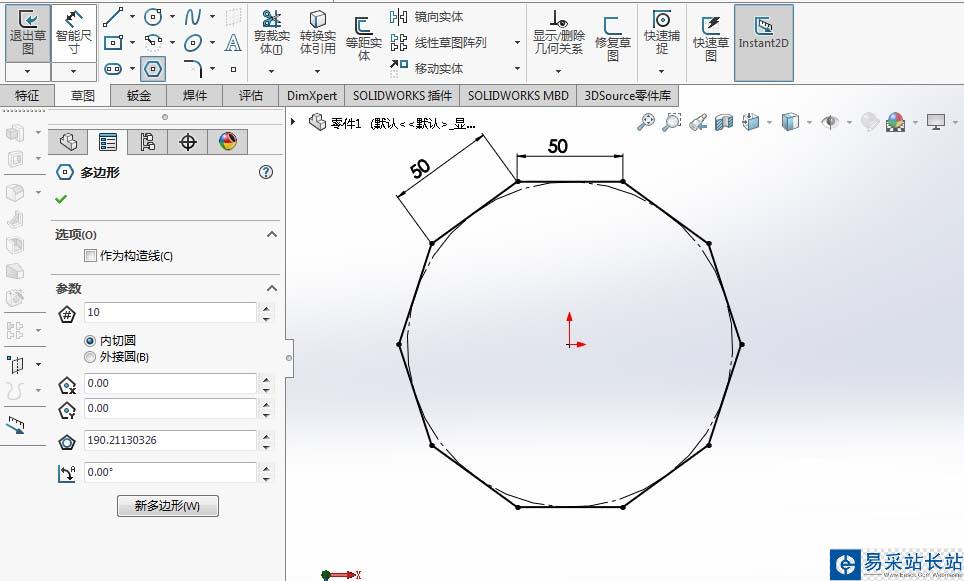

1、繪制草圖，使用多邊形命令，輸入繪制十邊形。

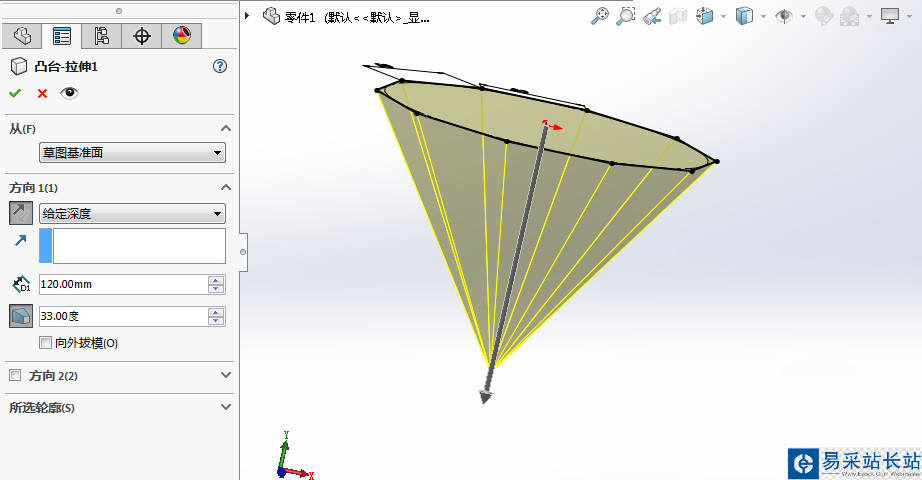

2、使用拉伸凸臺和拔模命令，建立鉆石下半部分的模型。

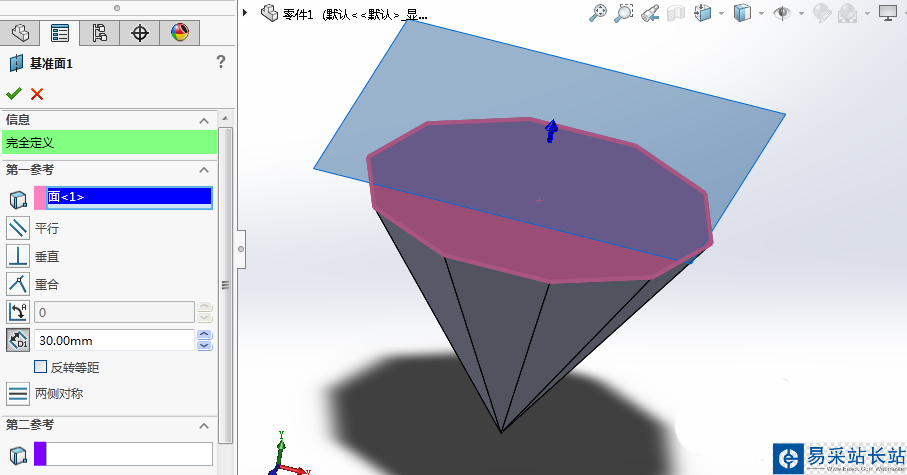

3、接下來我們在模型上端面的上方一定高度的位置建立新的基準面，用來建鉆石的上半部分模型。

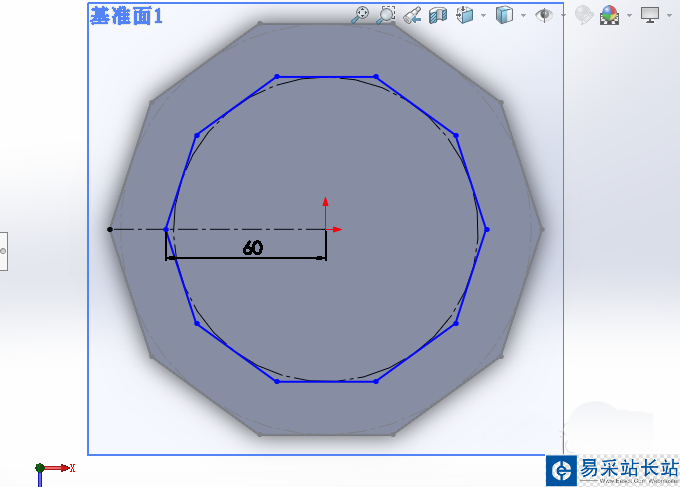

4、在建立好的這個新基準面上繪制草圖如下。

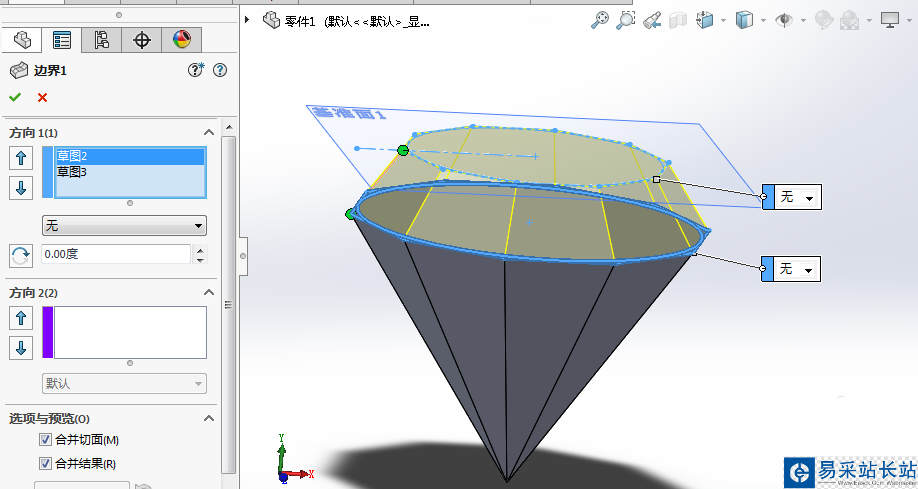

5、使用邊界凸臺命令，對鉆石上半部分建模。

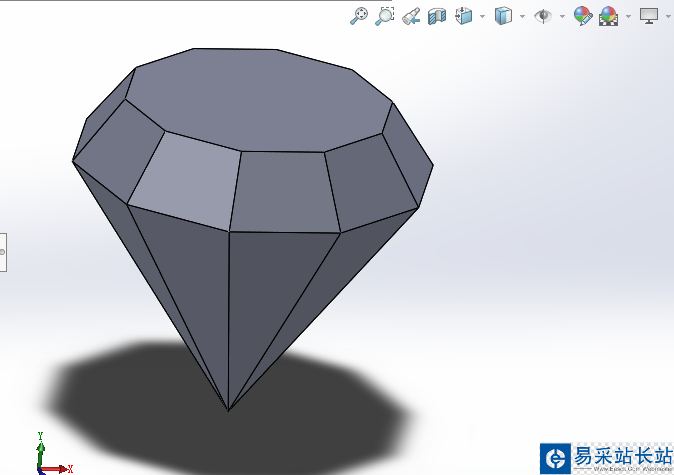

6、隱藏掉基準面，建模成功。鉆石模型如下。

7、給鉆石模型上色，結果如下。

以上就是SolidWorks中繪制立體鉆石模型的教程，希望大家喜歡，請繼續關注錯新站長站。
