SolidWorks中想要制作立體的蚊香模型，該怎么建模蚊香呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2018 SP1.0 Premium 64位 多語中文特別版(附破解文件+安裝教程) 軟件大小：13.98GB更新時間：2018-01-11

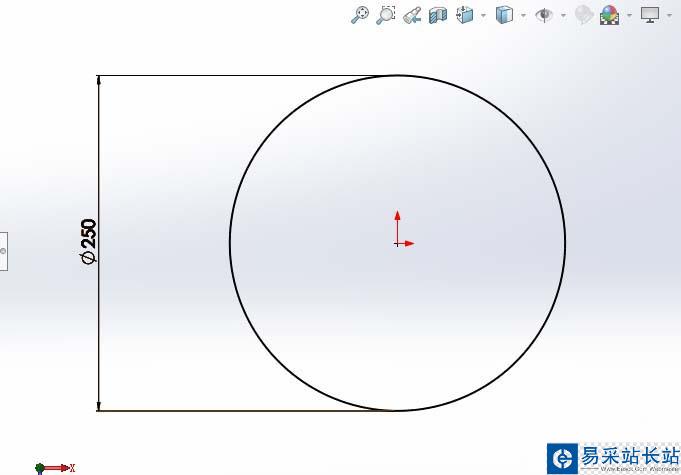

1、繪制如下草圖，為后續工作做準備。

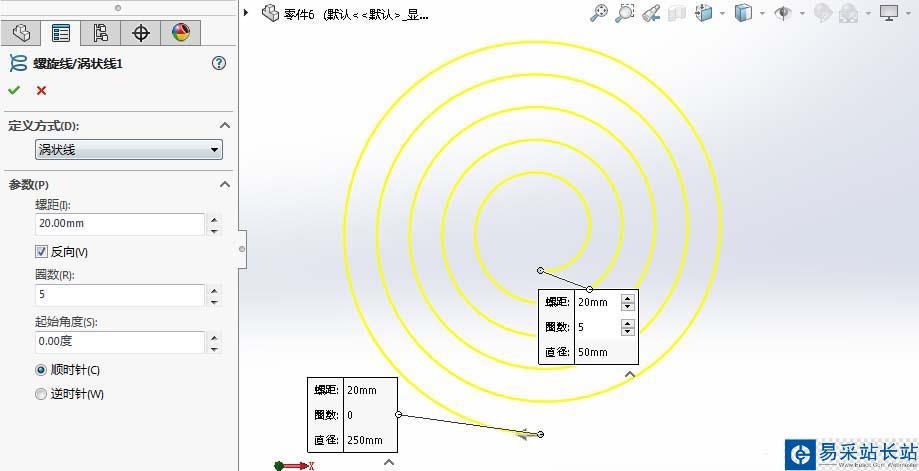

2、使用螺旋線/渦狀線命令，通過圓形草圖創建渦狀線。

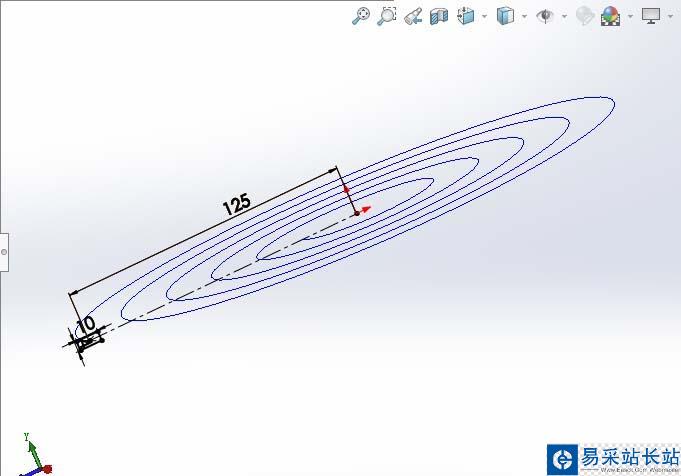

3、在渦狀線起點垂直面（右視圖）繪制蚊香截面的草圖。

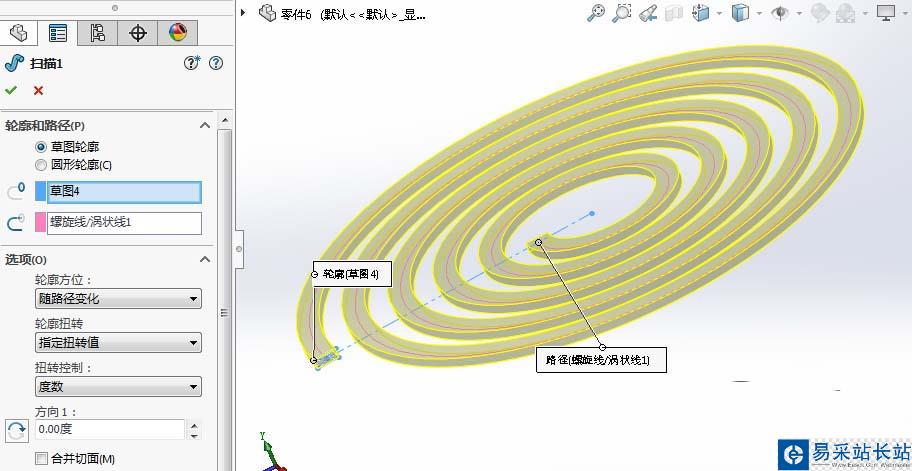

4、使用掃描命令，得到蚊香的基本模型。

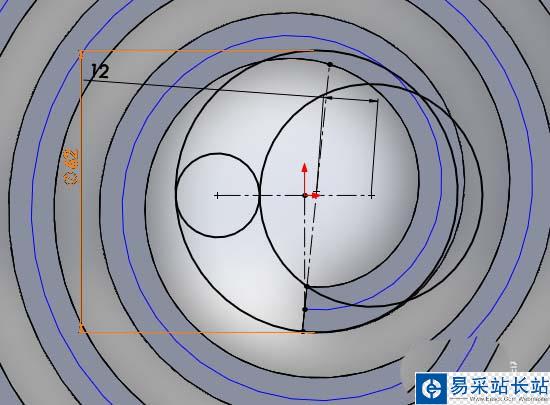

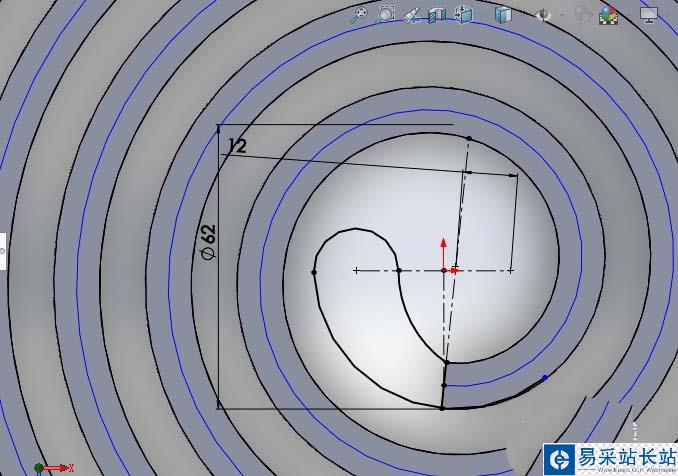

5、在蚊香的俯視平面繪制蚊香頭的草圖，可以通過內外切圓拼湊的方法使其中有用的輪廓線近似于蚊香頭形狀，然后裁剪掉其他多余線條。

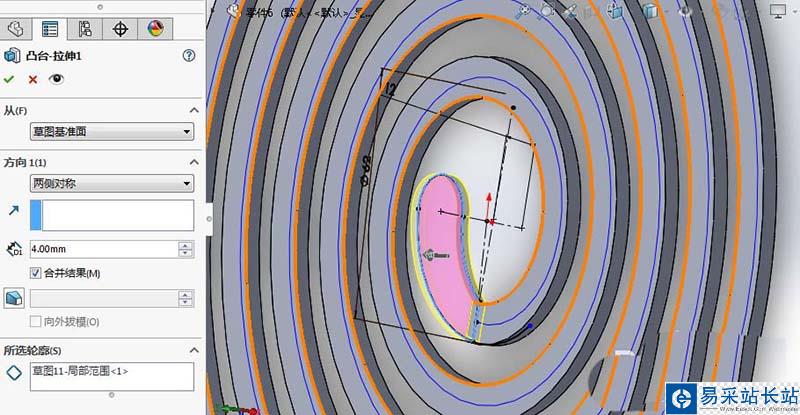

6、使用拉伸凸臺命令，得到蚊香頭的模型。
