SolidWorks2016創建唇緣凹槽教程：

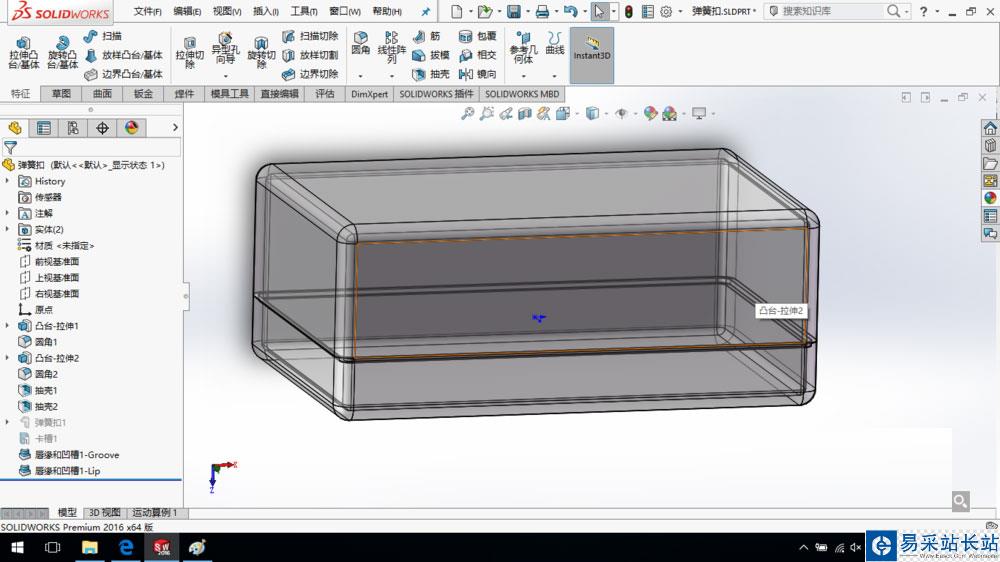

1、打開SolidWorks基體模型，壓縮其中的彈簧扣和卡槽特征。基體模型的創建方法可參考這篇經驗

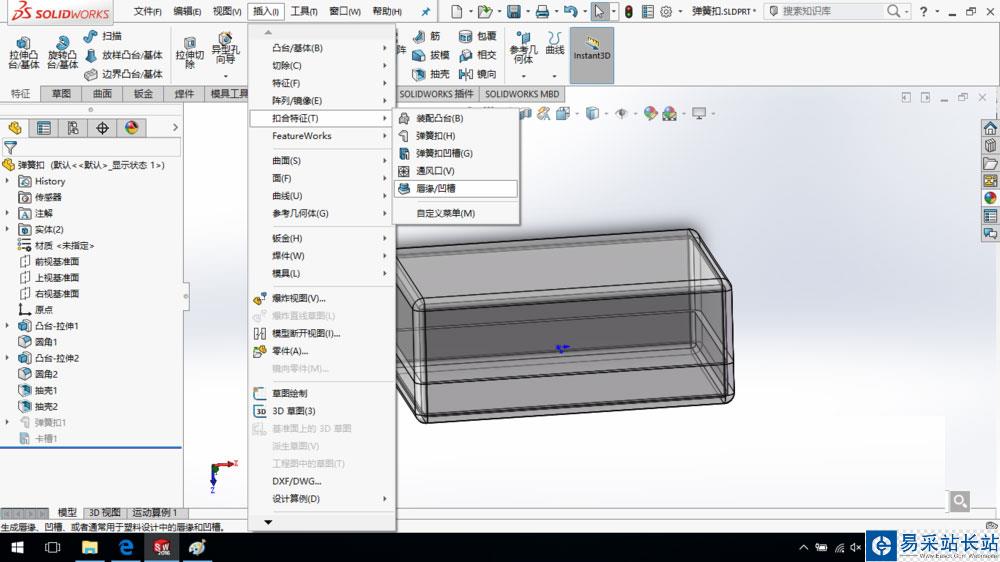

2、單擊“插入—扣合特征—唇緣凹槽”命令。

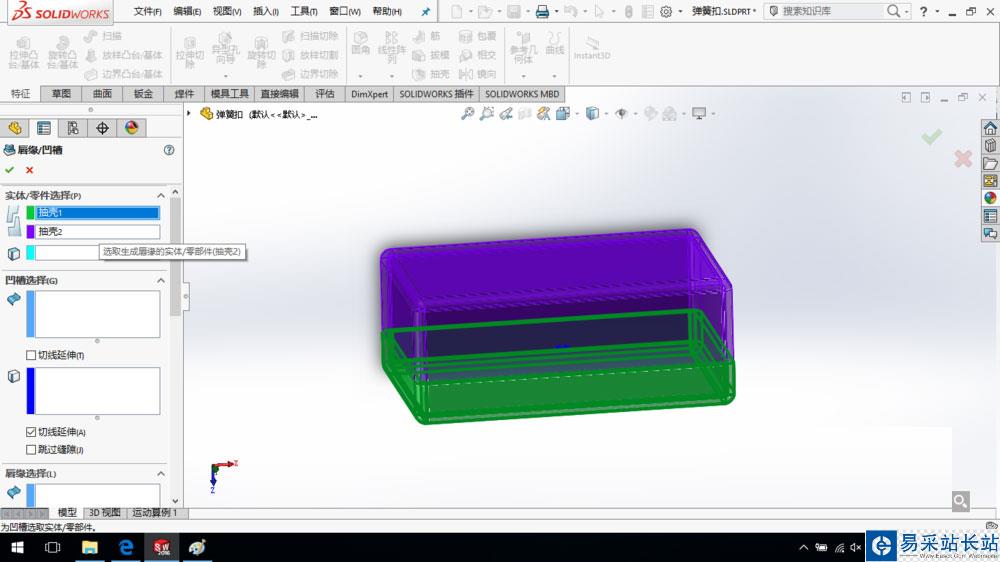

3、“生成凹槽的實體”和“生成唇緣的實體”分別選擇抽殼1和抽殼2。

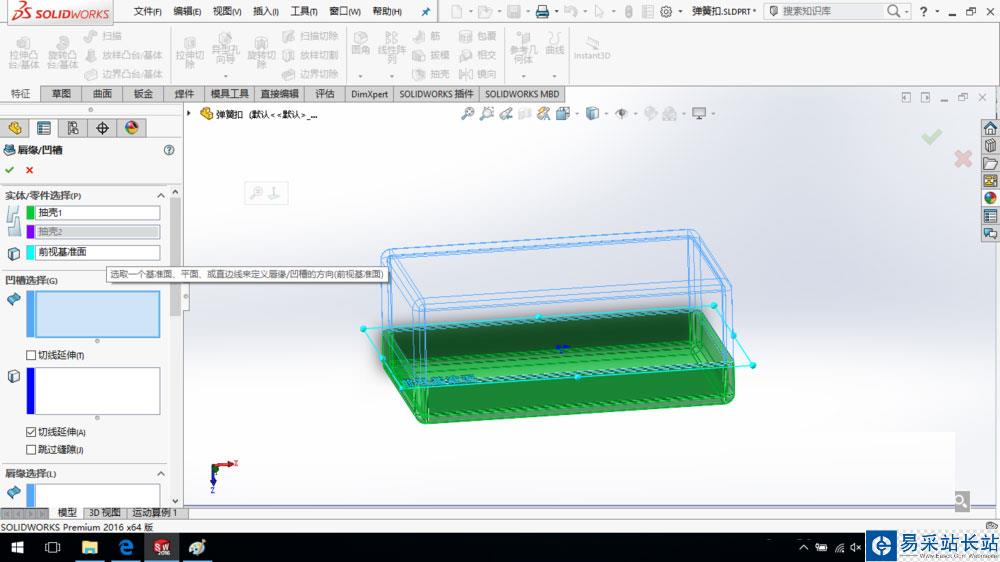

4、唇緣凹槽的方向選擇前視基準面。

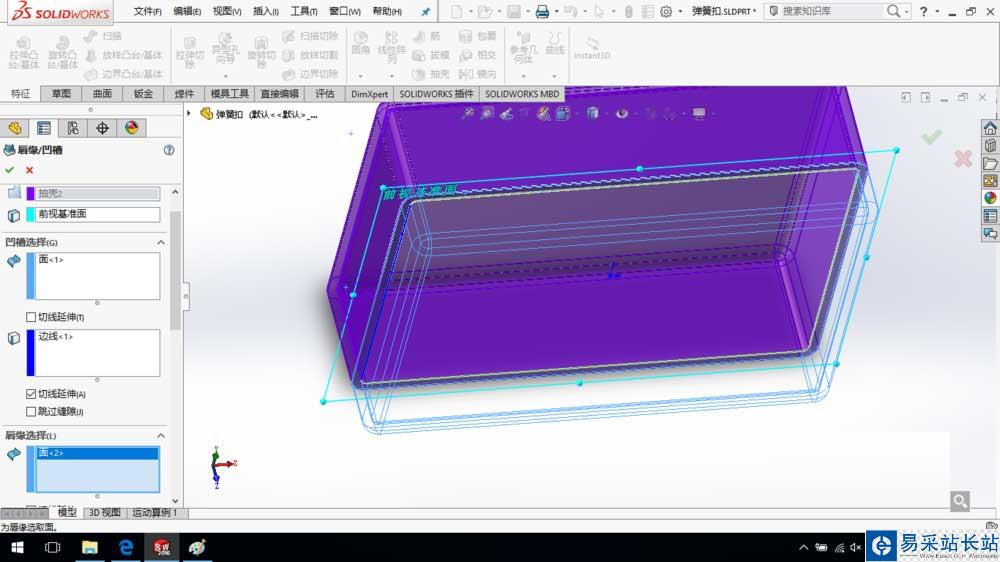

5、定義凹槽的參數：

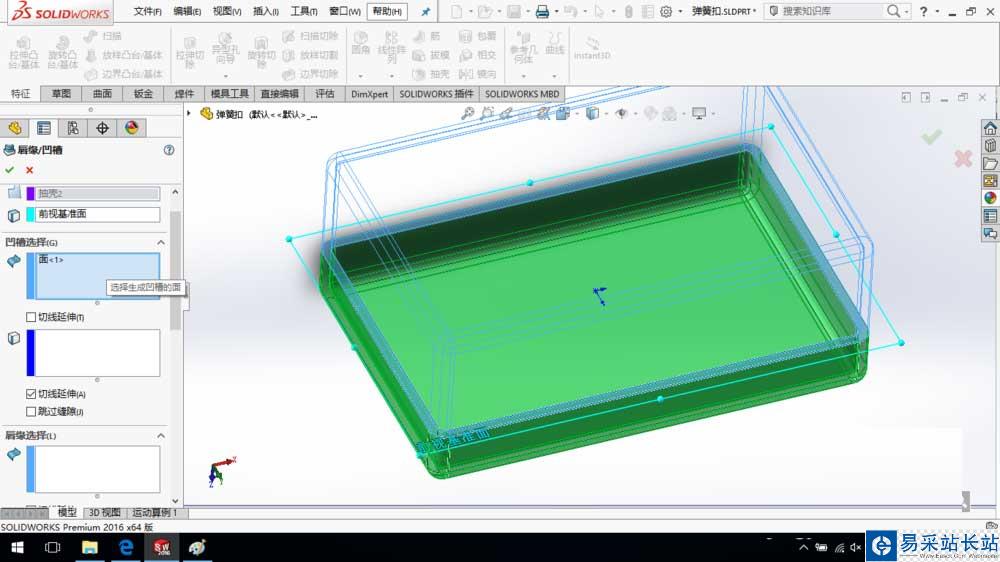

選擇圖示面作為凹槽的生成面；

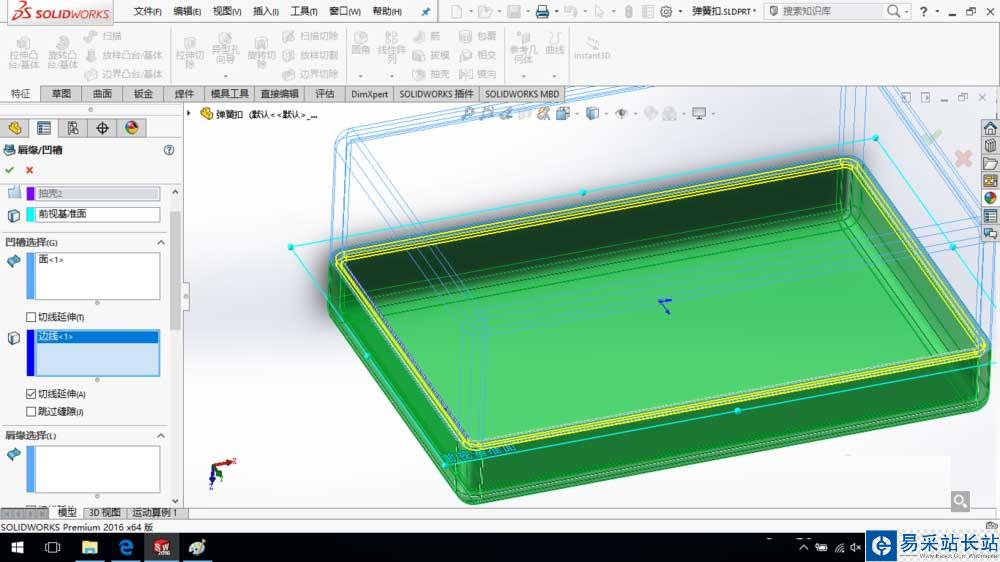

選擇圖示邊線作為凹槽的內邊線。

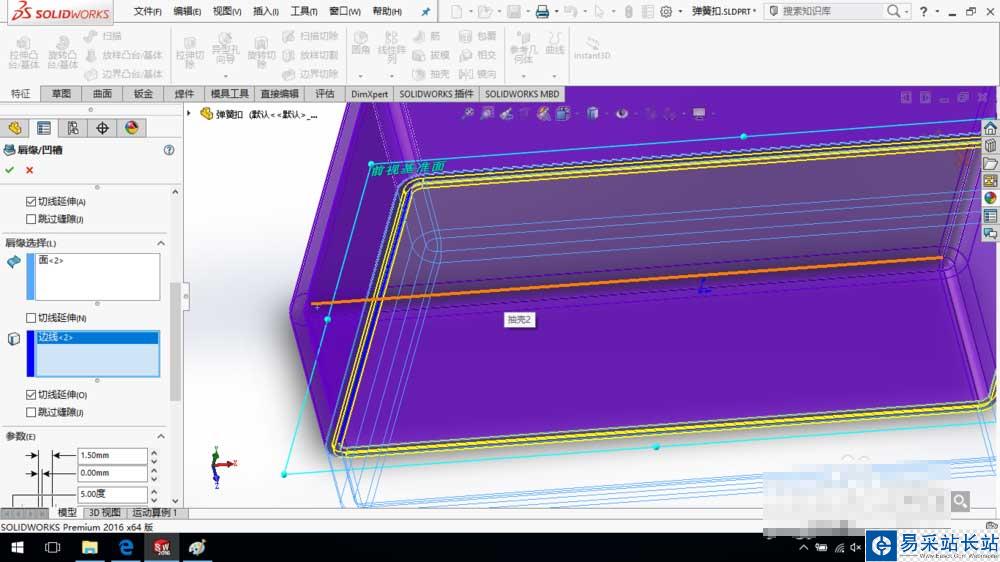

6、定義唇緣的參數：

選擇圖示面作為唇緣的生成面；

選擇圖示邊線作為唇緣的外邊線。

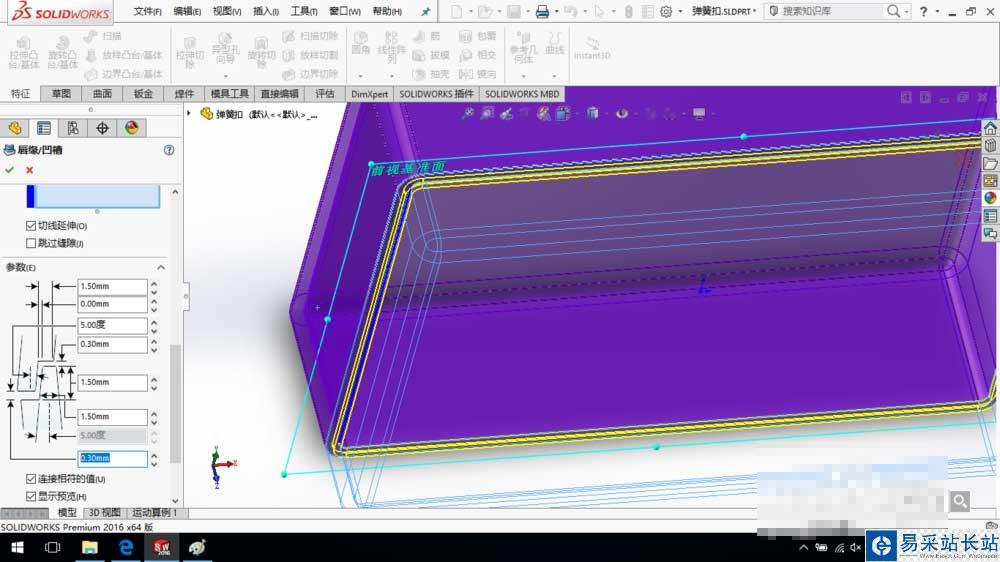

7、定義唇緣凹槽的參數，如圖所示。

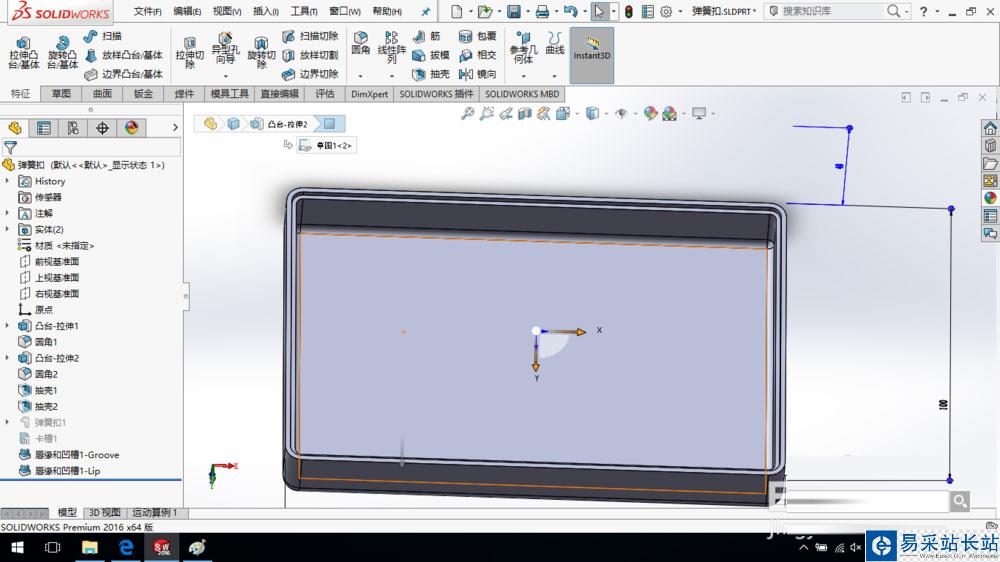

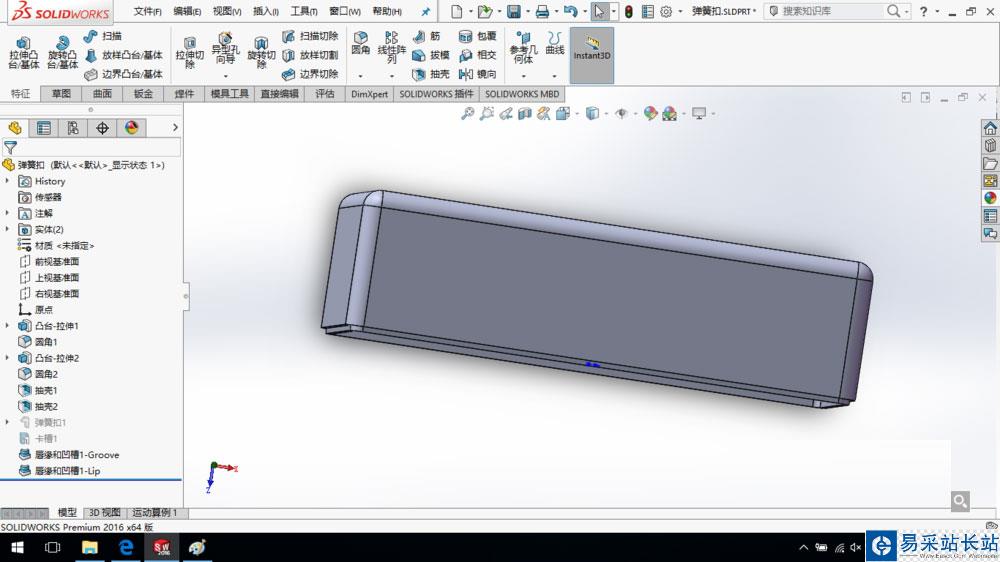

8、單擊確定，完成唇緣凹槽的創建，保存模型。
