Solidworks工程圖怎么修改剖面線的形狀?sw工程圖修改剖面線的方法

2024-07-16 17:22:41
字體:
供稿:網友

Solidworks中繪制的工程圖有時候標注剖面圖需要表達出一些特殊的意思,比如說一個坑周圍要剖出來混凝土的效果之類的,想要修改剖面線的樣式,該怎么修改呢?請看下文詳細介紹。

軟件名稱:SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小:12.7GB更新時間:2017-02-27

1、我們先打開要標注剖面圖的工程圖。

2、之后在上面的菜單欄里選擇視圖布局。

3、找到斷開的剖視圖。

4、之后用曲線將要剖面的位置連起來。

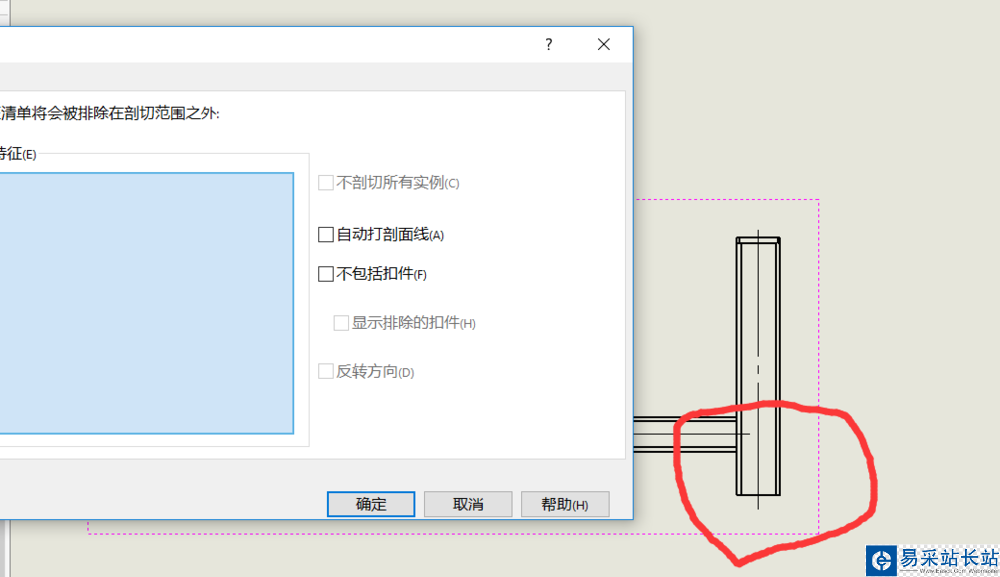

5、然后我們需要輸入剖面尺寸,一般是你剖面的位置到表面的距離,可以通過預覽查看效果,如果沒有效果就是你剖面的尺寸不對。

6、剖面之后我們先選中剖面線。

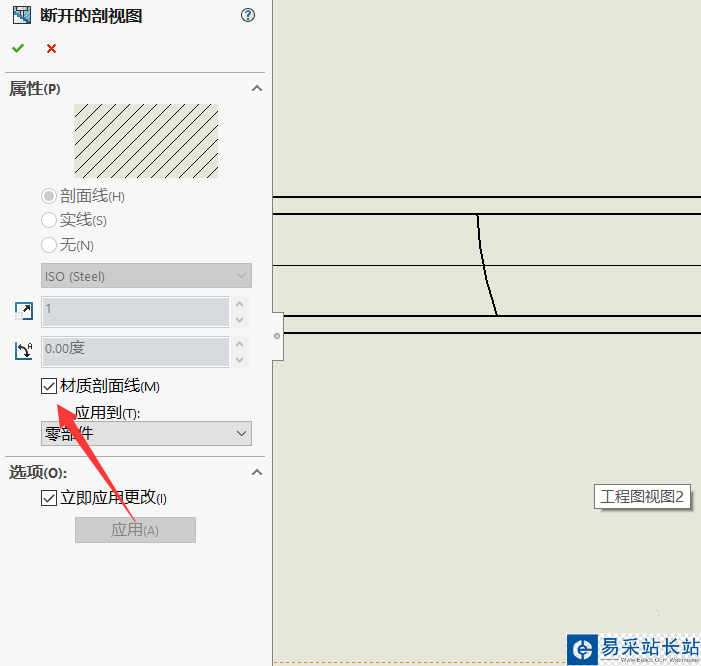

7、在左側的工具欄里找到材質剖面線,把前面的勾去掉。

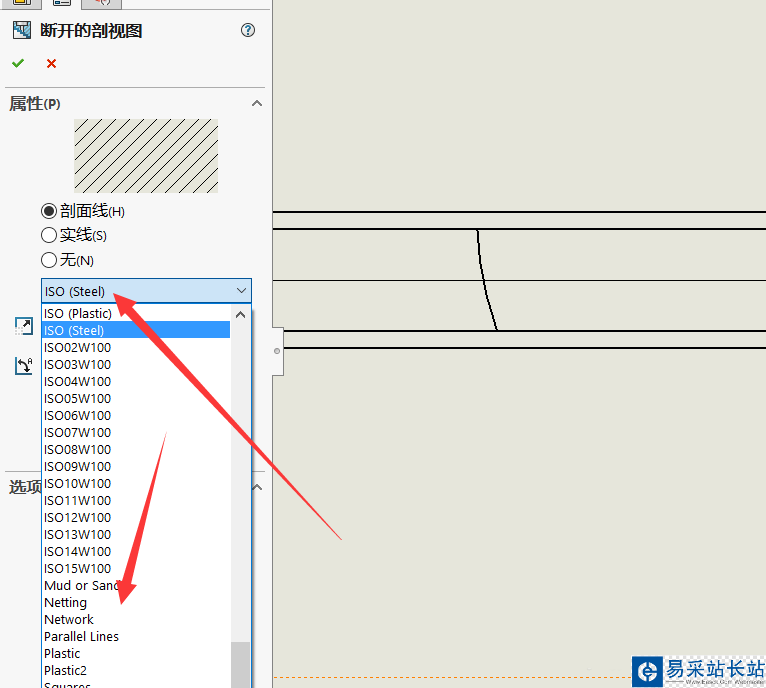

8、之后就可以在上面的框里下拉出很多剖面線的形狀,找到合適的換上去即可。

以上就是sw工程圖修改剖面線的方法,希望大家喜歡,請繼續關注錯新站長站。
