SolidWorks草圖怎么導出標準三視圖?

2024-07-16 17:22:05
字體:
來源:轉載
供稿:網友

SolidWorks中想要將零件圖導出為三視圖,該怎么導出恩?下面我們就來看看詳細的教程。

軟件名稱:SolidWorks 2009 SP0 32位/64位 免費中文安裝版(附安裝教程)軟件大小:4.67GB更新時間:2017-07-17

1、打開你建好的零件模型。

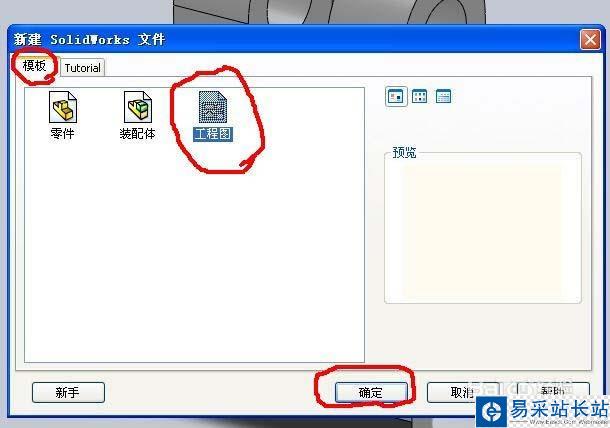

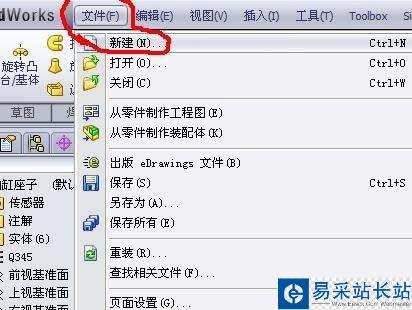

2、選擇文件---新建選項,點開。彈出新建SolidWorks文件,此處選擇模板--工程圖,然后點擊確定。

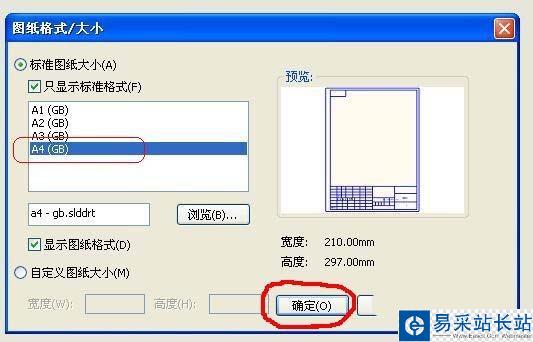

3、圖紙格式選擇(看你零件的尺寸來匹配圖紙格式的大小),此處選擇A4,點擊確定。

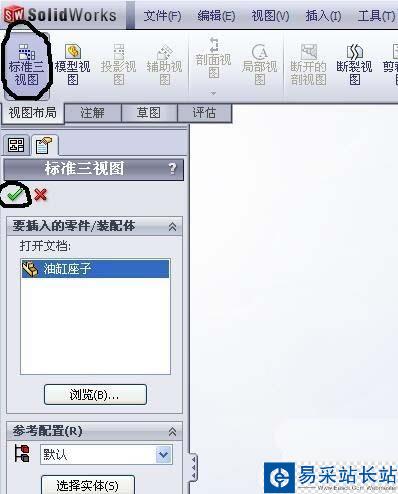

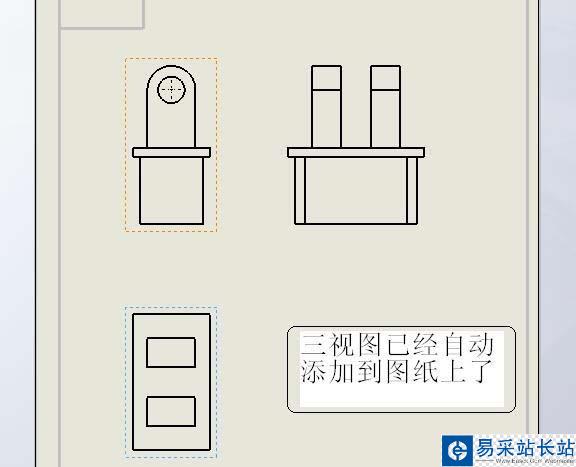

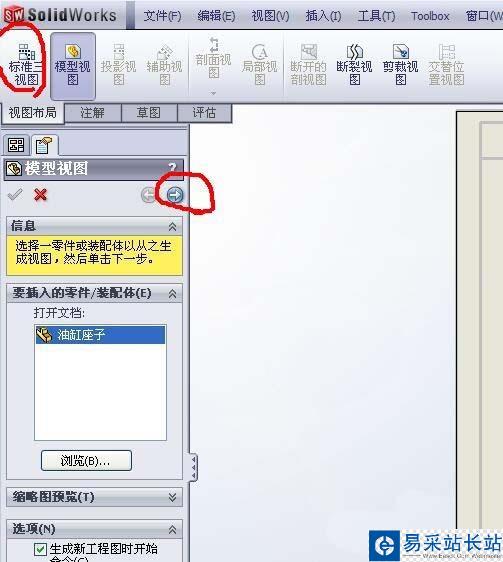

4、選擇標準三視圖選項,然后點標準三視圖下面的對號,就能看到三視圖已經自動分配到了圖框中了。

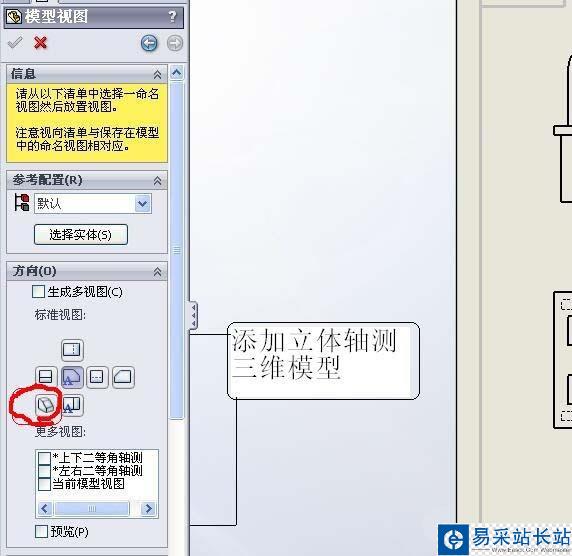

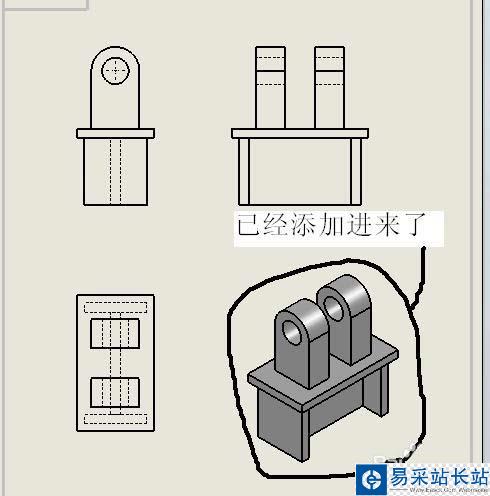

5、為了圖紙的清晰完整,讓讀圖的人一眼就能看出圖紙是什么零件,添加一個三維模型的軸測圖至關重要。這里選擇軸測圖,就能自定義添加立體模型了,往圖紙適當的位置點一下,就完成了。

以上就是SolidWorks三視圖的制作方法,希望大家喜歡,請繼續關注錯新站長站。
