solidworks中想要標注，該怎么進行三維標注呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2009 SP0 32位/64位 免費中文安裝版(附安裝教程)軟件大小：4.67GB更新時間：2017-07-17

1、首先打開solidworks裝配模型，如圖所示

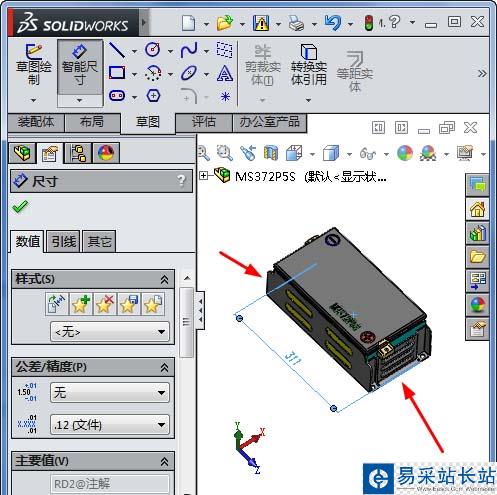

2、點擊草圖上的智能尺寸，如圖所示

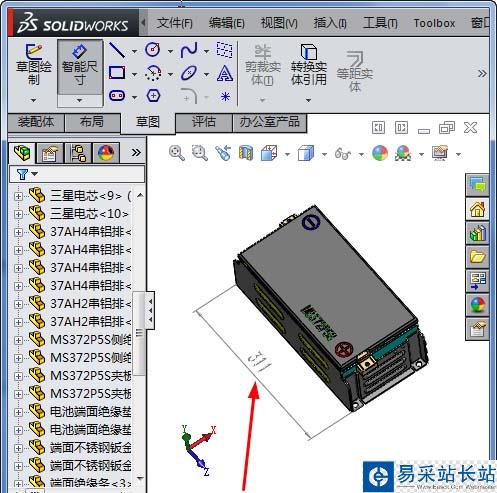

3、選擇兩個面，標注出尺寸，如圖所示

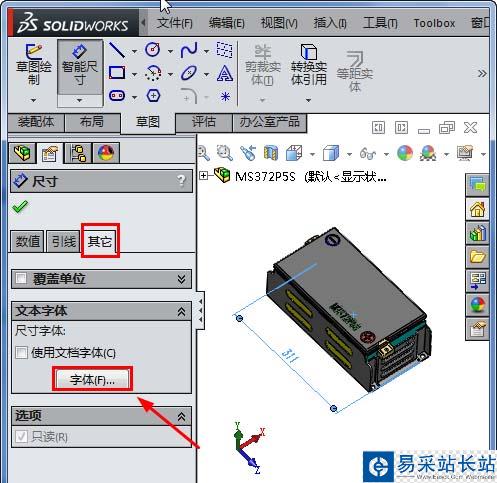

4、標注出來的字體一般比較小，會看不清楚的。在尺寸屬性上點擊其它，選擇字體，如圖所示

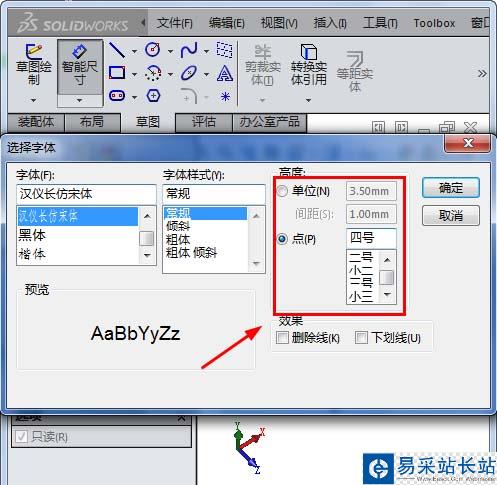

5、調節字體大小，如圖所示

6、字體就變成我們想要的大小了，如圖所示

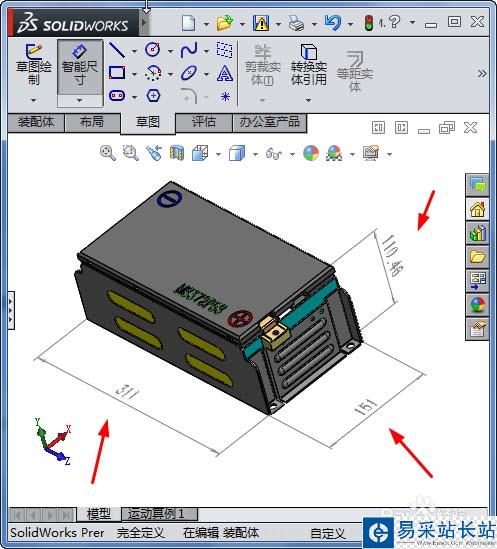

7、依葫蘆畫瓢，其它尺寸也標注出來了 ，如圖所示

以上就是solidworks中三維標注的教程，希望大家喜歡，請繼續關注錯新站長站。
