SolidWorks 2013工程制圖過程中，需要根據不同的產品出不同規格的圖紙出來，有A3、A4，如何新建模板呢？這對于一個工程制圖是必須要會的。下面給大家簡單介紹下方法。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、打開SolidWorks軟件，選擇菜單【文件】-【新建】命令，系統彈出“新建…”對話框，單擊“新建…”，后面也有新建的快捷方式。

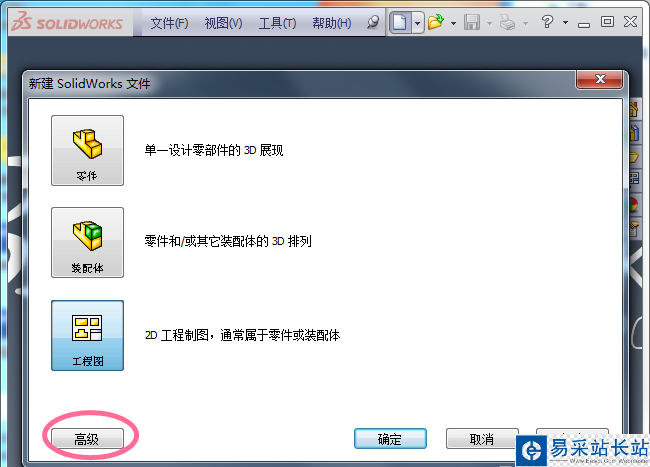

2、點擊新建，彈出“新建SolidWorks文件”對話框，在左下角的“高級”按鈕，進入下一步設置；

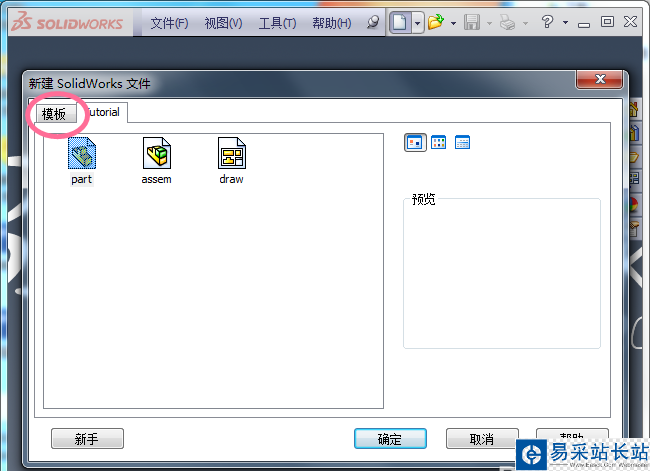

3、在左上角點擊“模板”，調出系統模板。

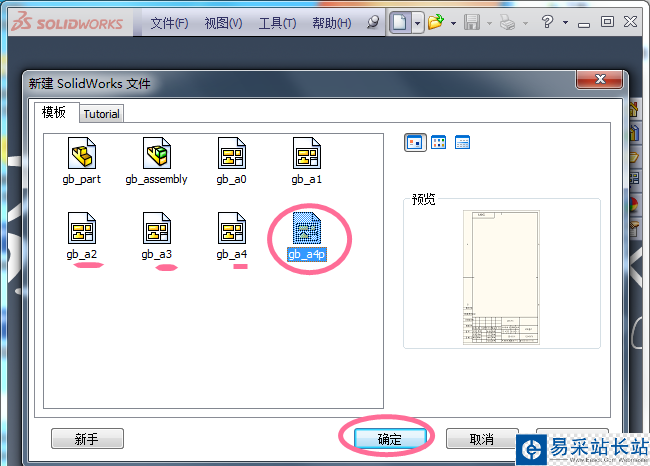

4、在模板頁面，可以看到模板命名是有規則的，我們這里新建一個A4紙模板，就選擇文件名后面帶a4的文件。點擊確定。

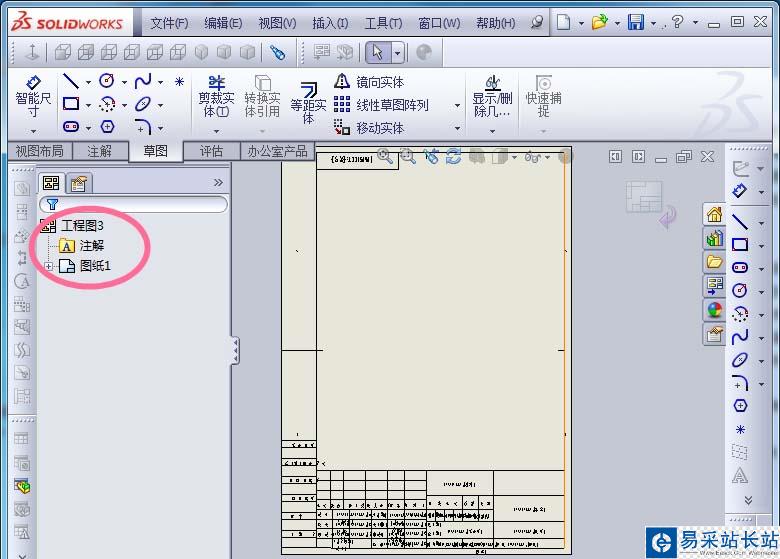

5、模板新建完成，這里是可以編輯模板的，在左邊會顯示圖紙1，這里是現在工程的狀態。

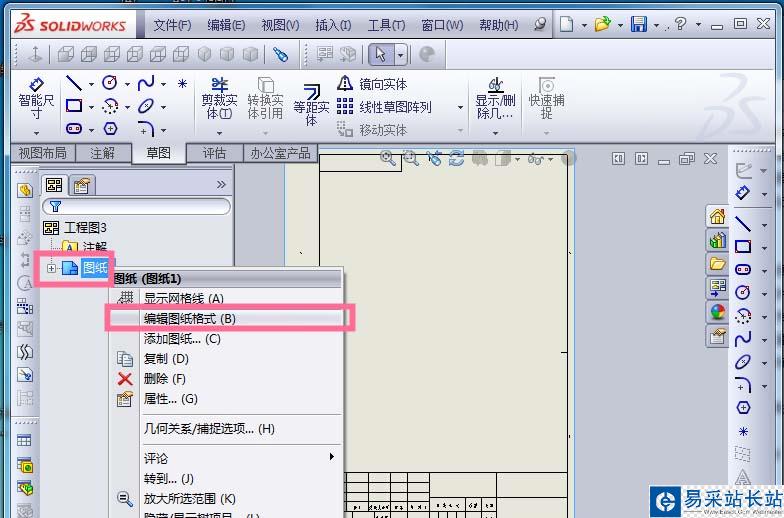

6、選擇“圖紙1”，鼠標右鍵，彈出對話框，選擇“編輯圖紙格式”，

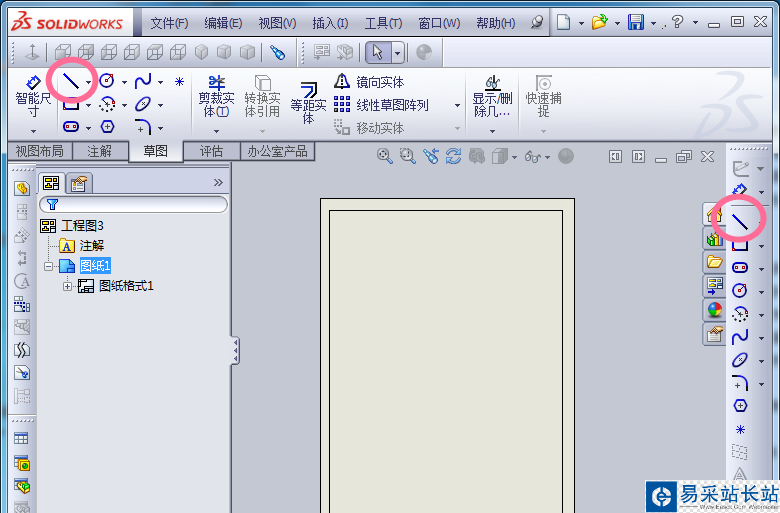

7、可以講原來所有的線條以及文字都可以刪除，然后通過畫筆自己繪制模板，選擇直線，自己畫好邊框。繪制自己想要的模板。
