SolidWorks零件裝配體怎么進行干涉檢查?

2024-07-16 17:13:47
字體:
供稿:網友

在使用SolidWorks做3D設計中,在零件裝配好以后,我們通常要進行對裝配體的干涉檢查。但是在一個復雜的裝配體中,如果單單用我們?nèi)庋蹃頇z查零部件之間是否存在干涉的情況是十分艱難的,但是利用干涉檢查則可以方便的檢測出干涉的地方,下面以兩個簡單零件的干涉檢測來給大家演示一下怎么做SolidWorks的零件干涉檢測處理。

軟件名稱:SolidWorks 2010 SP2.1 中文破解免費版軟件大小:4.64GB更新時間:2013-07-29

1、打開SolidWorks軟件,如下圖

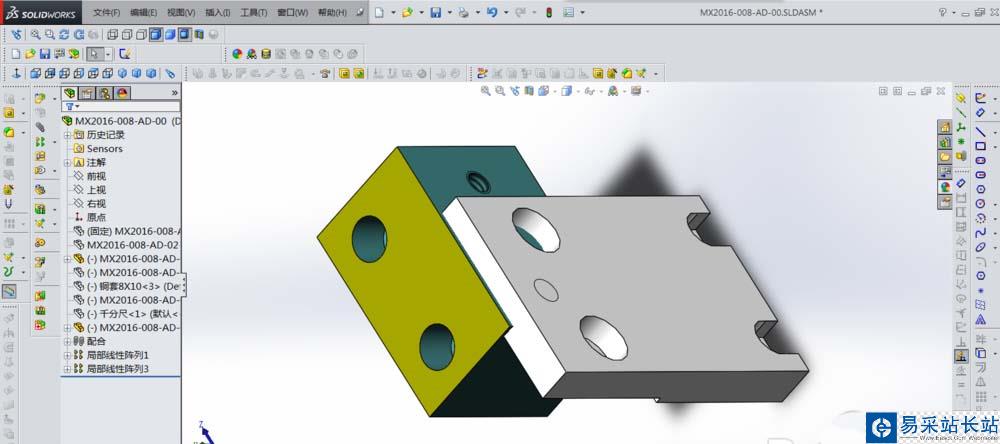

2、打開已經轉配好的裝配體,如下圖,(下圖以兩個簡單的零件代替裝配體)

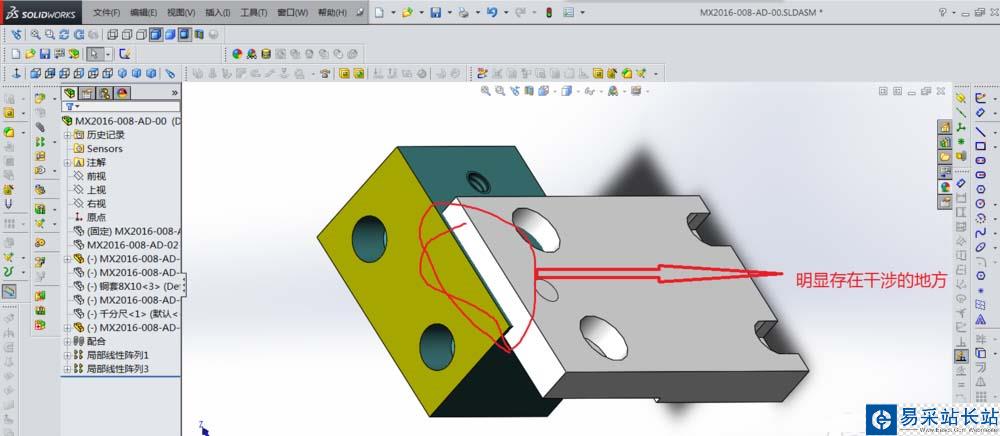

3、從圖中可以明顯看出,這兩個零件時存在干涉關系的,但是干涉的地方有多少呢?干涉體積又有多少呢?這就需要我們使用軟件來計算了。

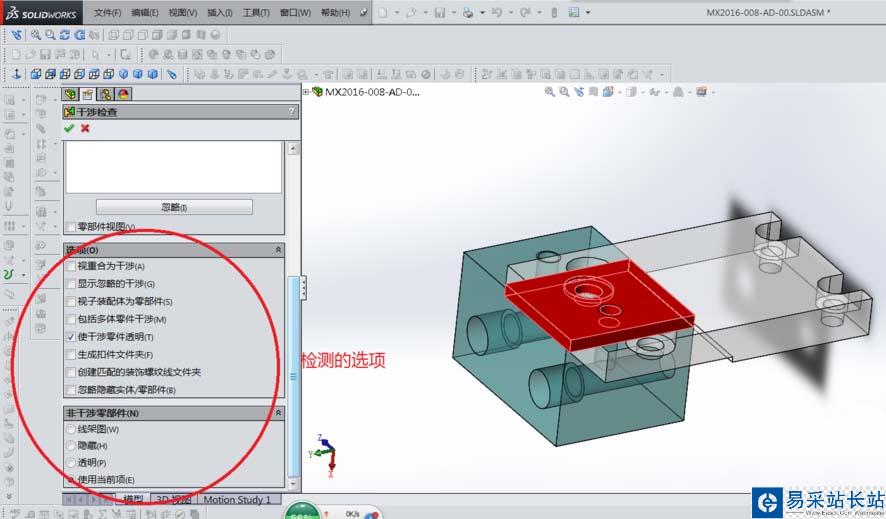

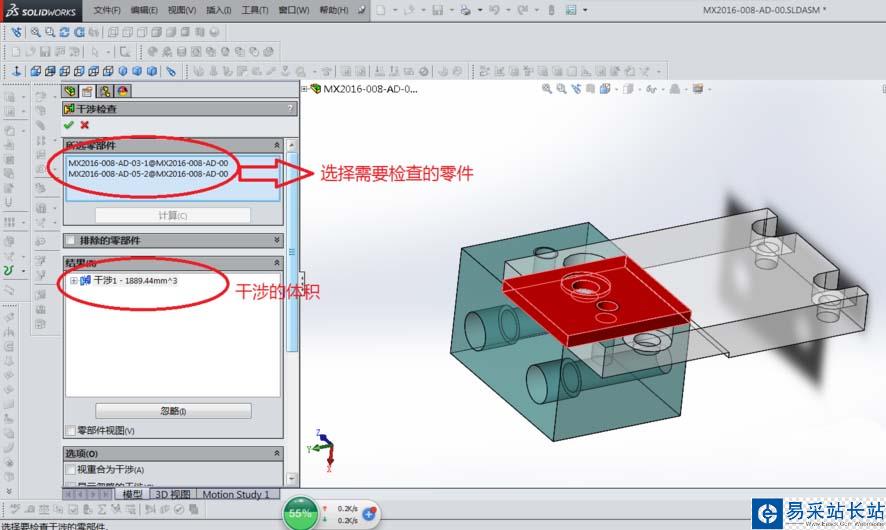

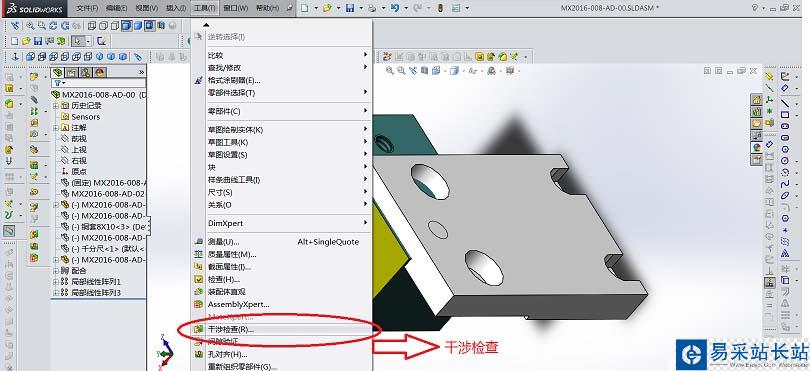

4、點擊菜單欄“工具”-“干涉檢查”,進入下圖界面,在界面中選擇適當?shù)倪x項,對零件進行相應的檢測。從中可以看出干涉的體積

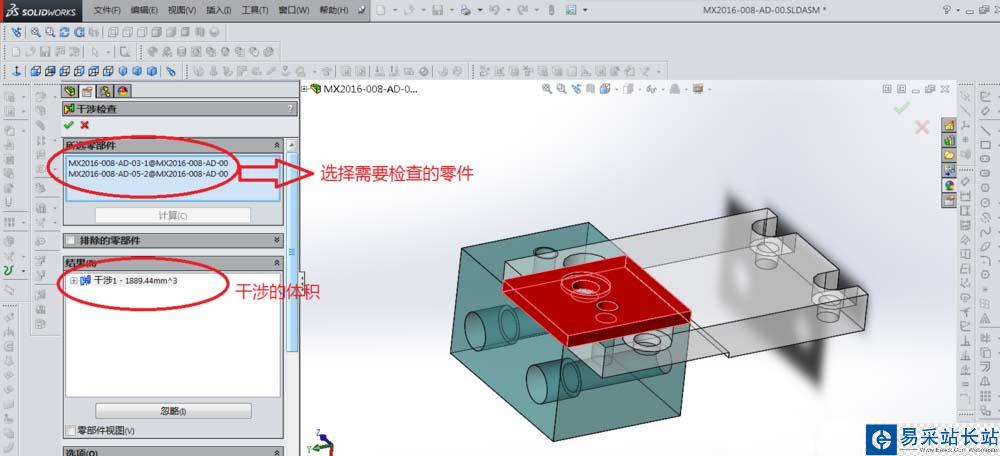

5、圖中紅色部分就是我們需要的干涉部分,簡單的零件檢測是這樣,同樣,復雜的裝配體也是這樣檢測。
