今天我們就看看使用solidworks鈑金展開圓筒得到展開圖的教程，很簡單，請看下文詳細介紹。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

1、首先打開solidworks軟件，如圖所示

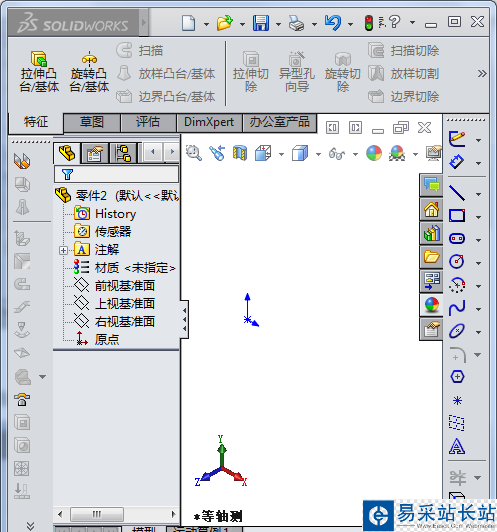

2、點擊新建草圖，準備新建一個鈑金草圖，如圖所示

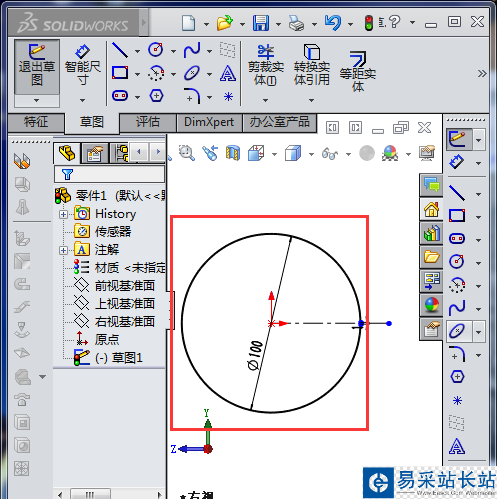

3、首選畫一個圓，如圖所示

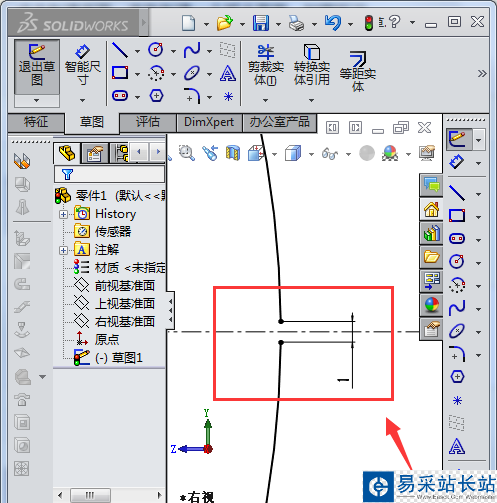

4、再將圓切開一個缺口，缺口寬度盡量小一點，如圖所示

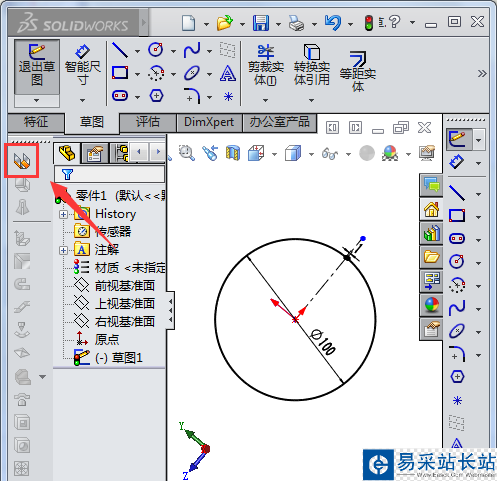

5、點擊鈑金，如圖所示

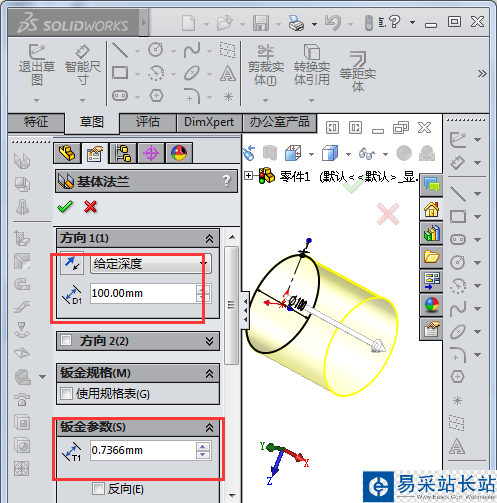

6、輸入?yún)?shù)，點擊確定

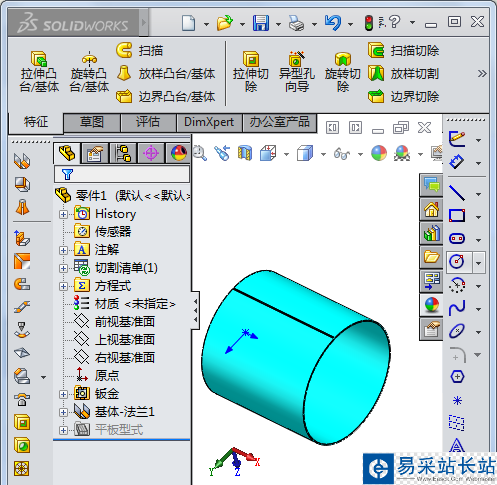

7、為了便于查看，可以給零件染色，如圖所示

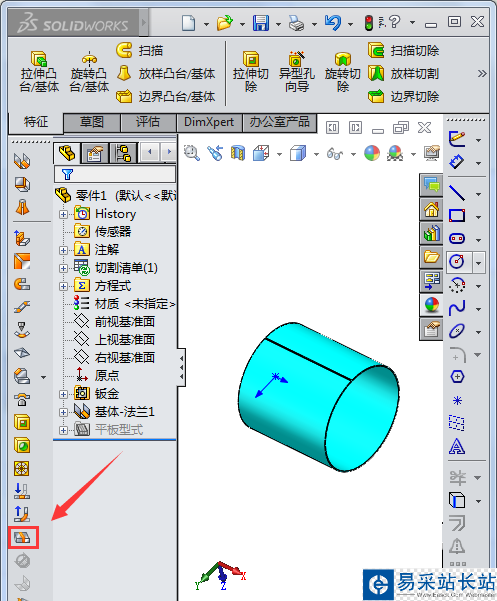

8、點擊鈑金展開命令，如圖所示

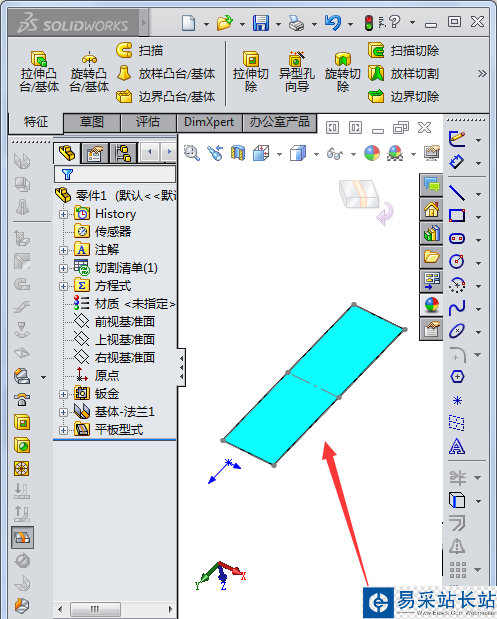

9、圓筒就被展開了，如圖所示

以上就是solidworks中使用鈑金展開圓筒模型的教程，希望大家喜歡，請繼續關注錯新站長站。
