今天我們就來看看Solidworks設計零件磨具的教程，請看下文詳細的教程，。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

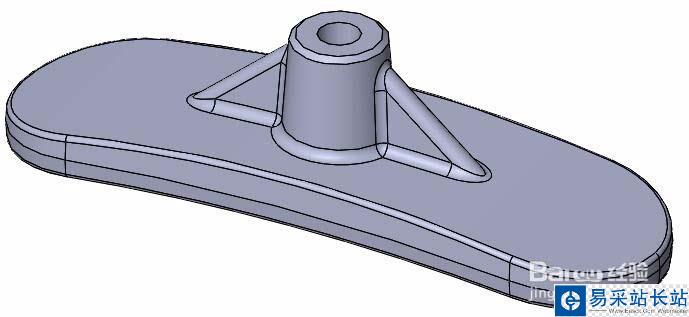

一、產品到模具

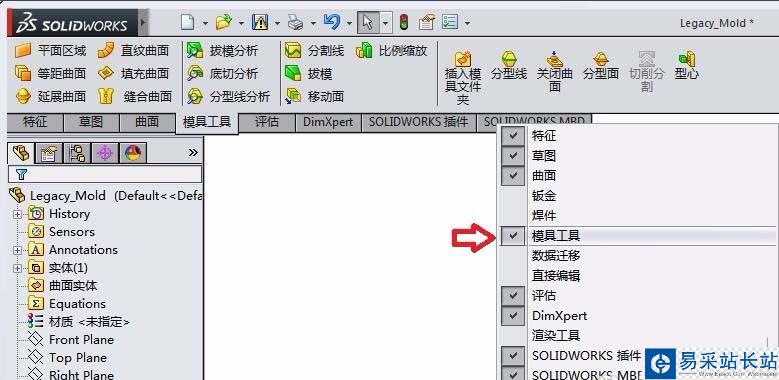

1、在CommandManager上面點擊右鍵，激活“模具工具”命令工具欄

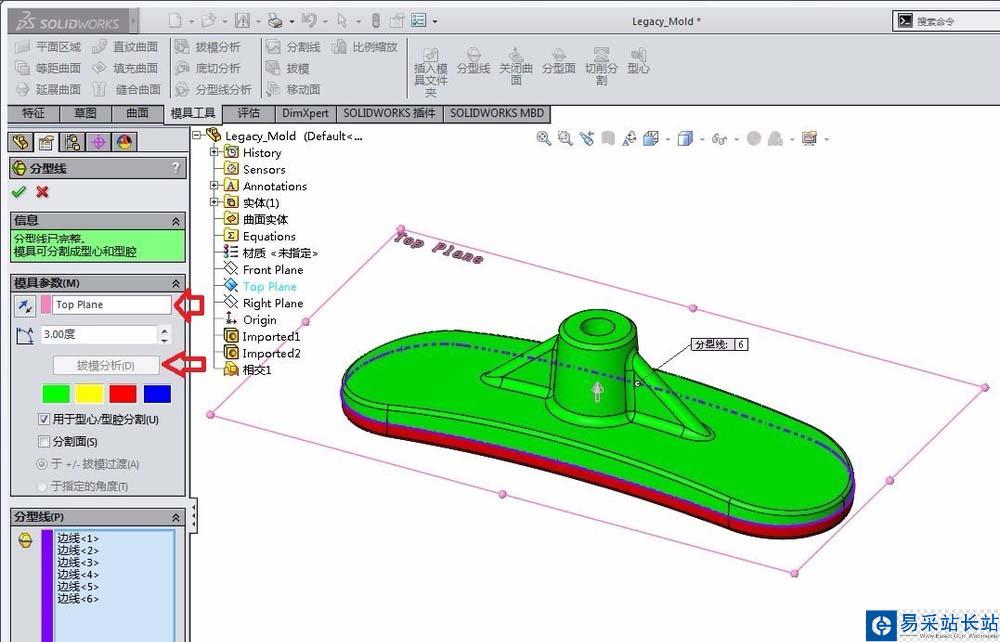

2、點擊“分型線”，選擇Top Plane,設定拔模角度，然后選擇“拔模分析”，系統將自動分析分型線。

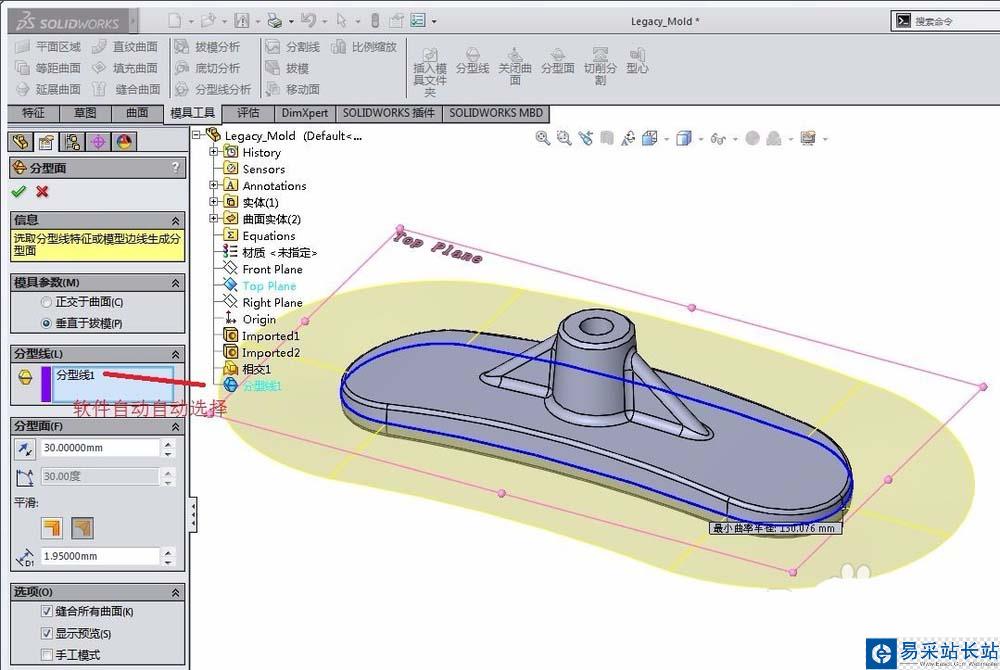

3、選擇“分型面”，軟件會自動選擇分型線，您設定好分型面延長的長度即可。

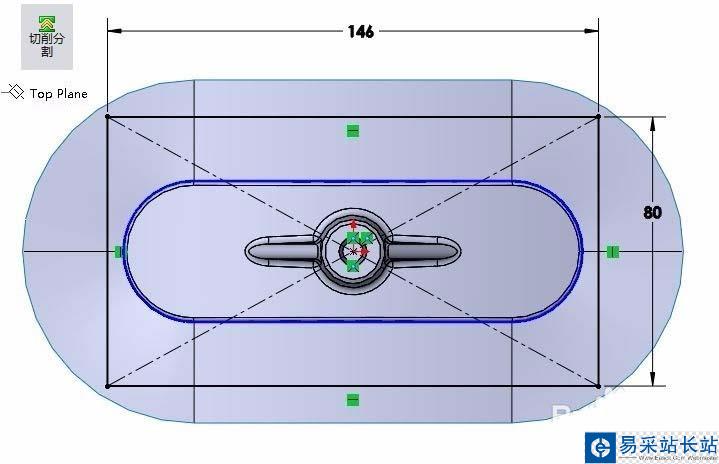

4、選擇“切削分割”，然后選擇Top Plane,繪制草圖（草圖大小即是模具大?。?/p>

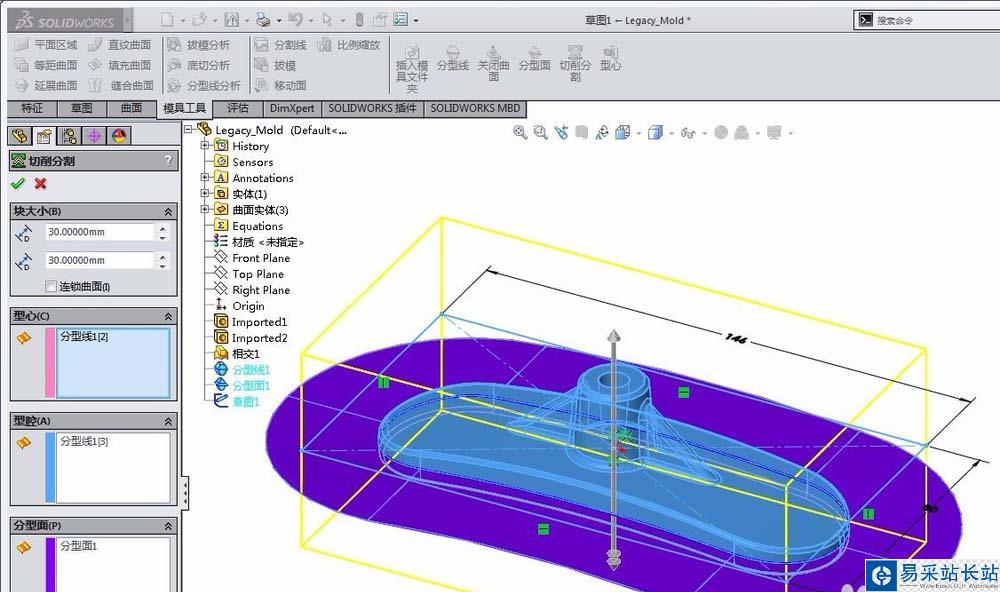

5、退出草圖。軟件自動跳轉，此時在“塊大小”中輸入模具的高度即可，其他選項軟件會自動選擇。

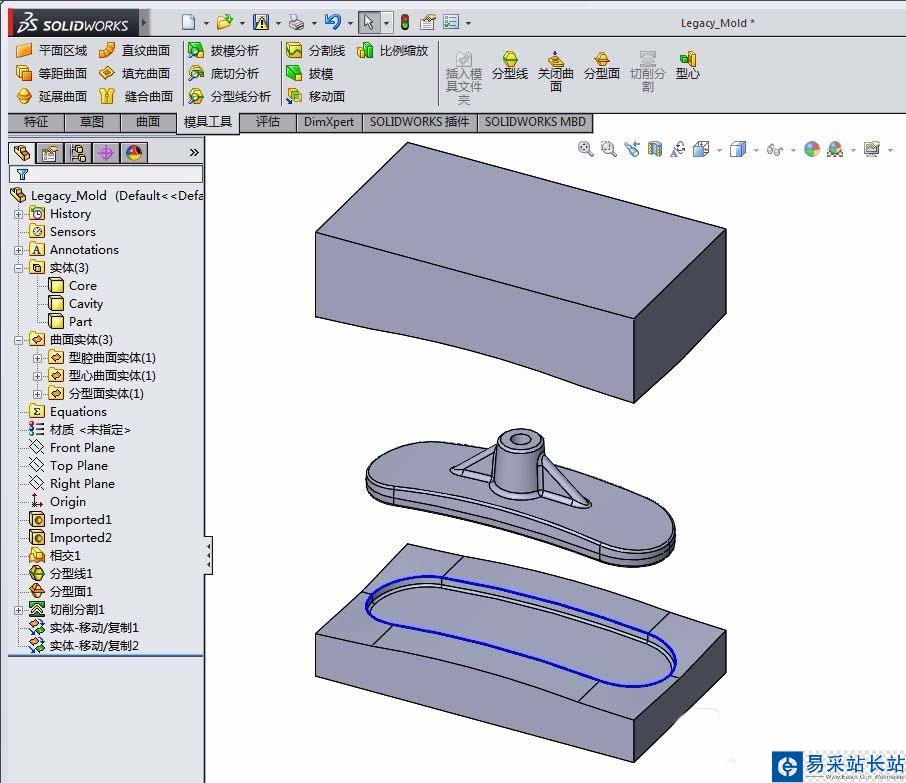

6、點擊確認，產品分模就完成了。

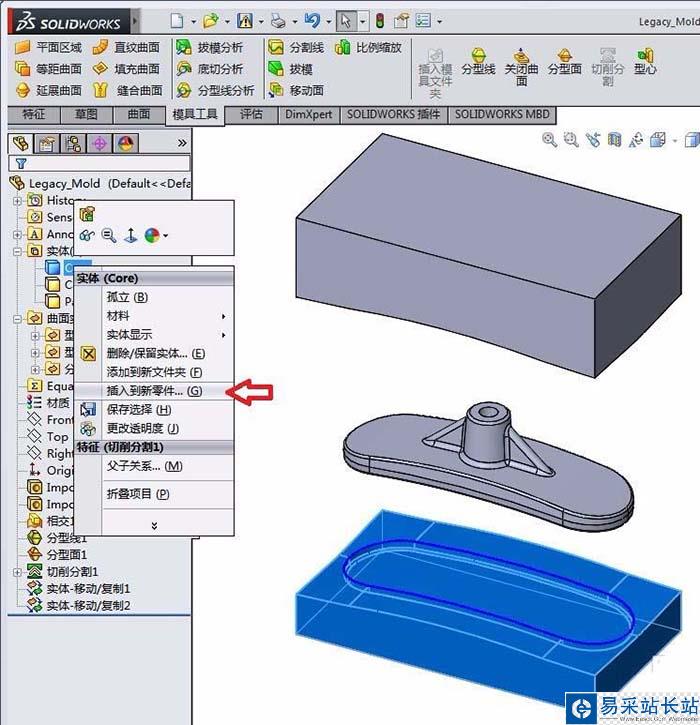

7、隱藏曲面實體，對模具（公模、母模）進行重命名。在模具上面點擊右鍵，選擇“插入到新零件”，將模具保存好。

9、導柱、頂蓋、冷卻管路再另行設計。

二、模具到產品

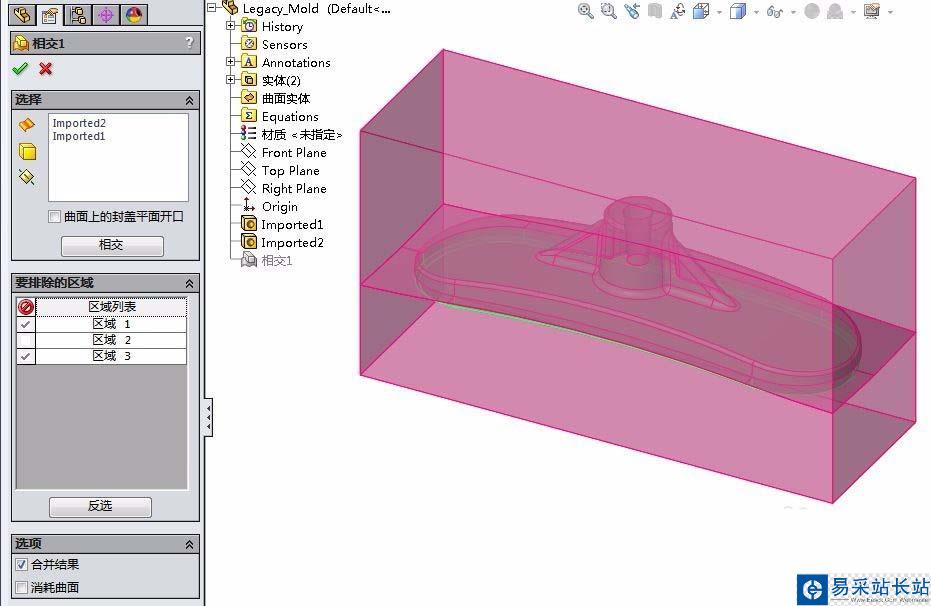

點擊“相交”， 選擇公母模具，點擊“相交”，在要排除的區域選擇公母模具。剩下的就是模具中間的產品。

以上就是Solidworks設計底座磨具的教程，希望大家喜歡，請繼續關注錯新站長站。
