主要講解在solidworks中創建垃圾筒模型的方法,我們通過對實物的觀察,對模型在心中產生一個大致的輪廓,從而生成產品模型,經過不斷的對比修改最后得到設計的最終結果。

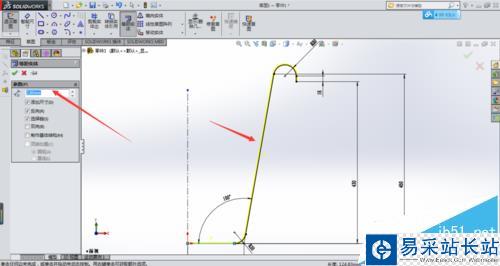

1、首先選擇基準平面,勾勒一個草圖輪廓,如圖所示。通過等距實體命令,將輪廓曲線偏移一個厚度,最后將端點處連接起來。

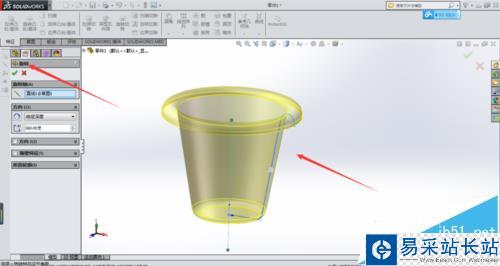

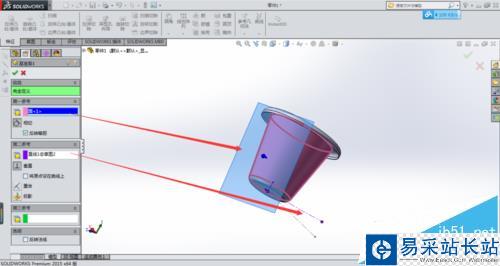

2、點擊旋轉凸臺命令,對草圖輪廓進行旋轉,以草圖中心線為旋轉軸生成實體。再次進入草圖,繪制一條直線,指定角度和草圖1中的的角度對應,使直線垂直于垃圾筒斜面。完成后創建一個新的基準平面,分別選擇斜面和剛剛繪制的直線作參考,如圖所示

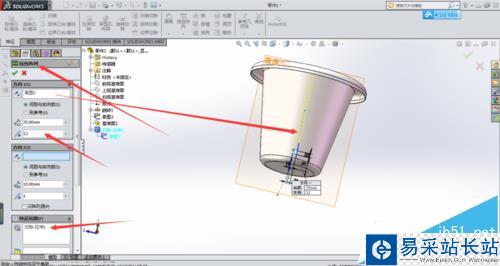

3、選擇剛剛創建的基準平面繪制草圖,通過拉伸切除命令產生垃圾筒側面的孔。接著選擇線性陣列,使該孔沿斜面均勻陣列。

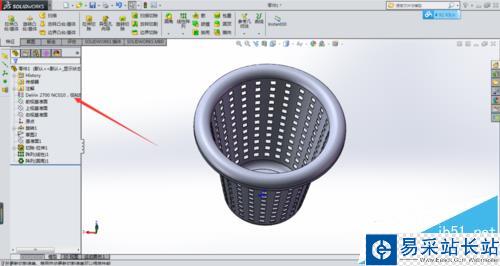

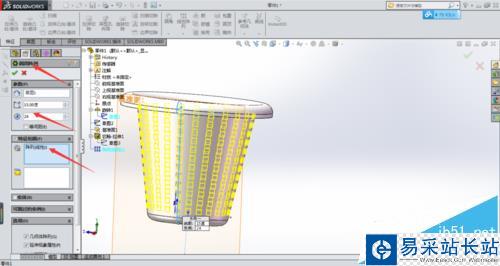

4、然后再選擇圓形陣列,選取剛剛線性陣列的特征為陣列對象,使側面孔均勻分布在側面上。最后指定材料為塑料,生成效果如圖。
注意事項:
注意在圓弧面上創建基準面,必須有第二參考面或線。
