solidworks中怎么使用放樣切割的技巧?

2024-07-16 17:13:01
字體:
來源:轉載
供稿:網友

solidworks軟件在機械設計中是有特色的,很多功能進行了模塊化,在命令特征里面分的很細,對初學者來說是比較容易接受的,這里講一下在solidworks中的放樣切割的使用技巧。

軟件名稱:SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間:2013-07-29

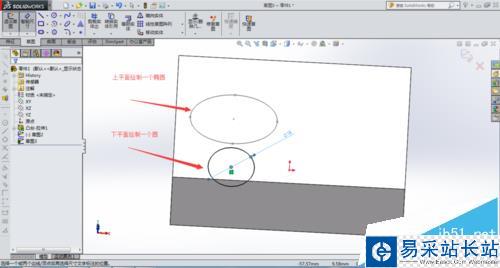

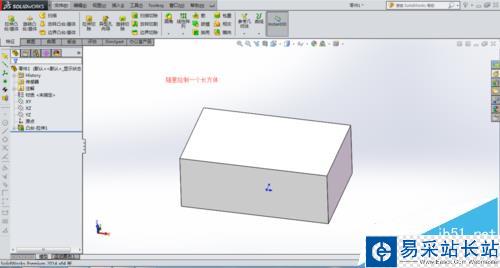

1、隨意繪制一個長方體為例,在長方體的上平面繪制一個橢圓,在下平面繪制一個圓,如圖所示。這里只是舉例介紹方法,大家可以隨意繪制自己需要的形狀。

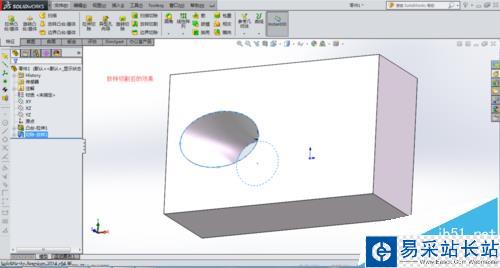

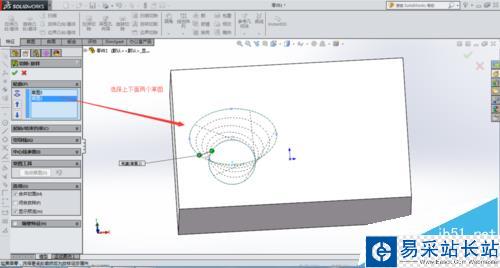

2、選擇放樣切割,以上下平面的兩個草圖為輪廓,形成的形狀如圖所示,點擊確認切割,最后效果如圖。不難看出,該切割方式是針對上下輪廓進行均勻比例拉伸切割。

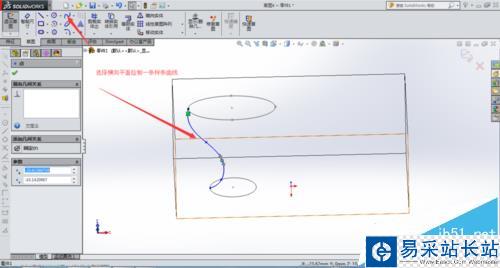

3、我們把剛剛放樣切割的步驟刪除,在進入草圖,選擇橫向基準面,用樣條曲線繪制一條上下草圖的連接線,如圖所示

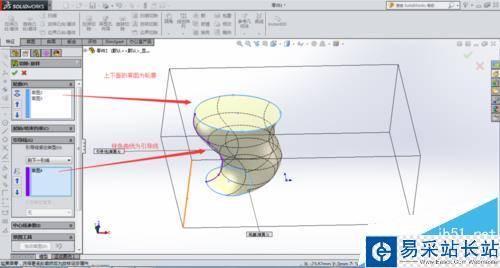

4、完成草圖后,再次點擊放樣切割,選擇上下平面草圖為輪廓,選擇樣條曲線為引導線,進行放樣特征的創建,最后切割后的效果如圖所示

注意事項:

所謂放樣就是根據我們的形狀來設計,所以首先要繪制好需要的輪廓。
