3D草圖是在草圖繪制過程中通過對空間三個面的切換來繪制3D的草圖,簡單的說就是立體草圖。

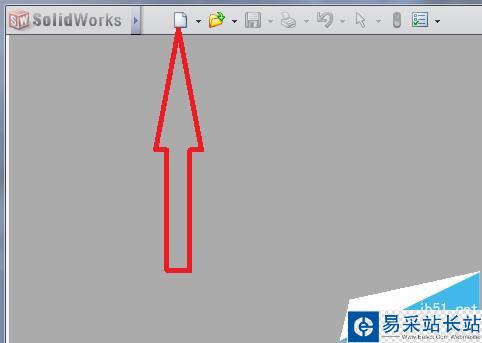

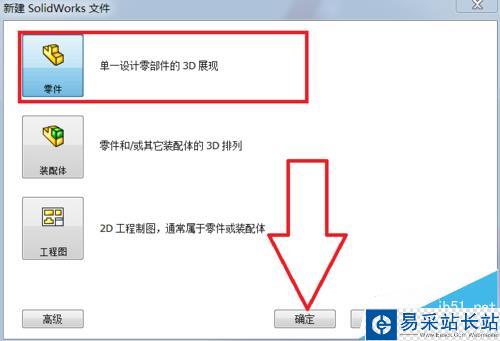

1、首先當然是打開solidworks軟件

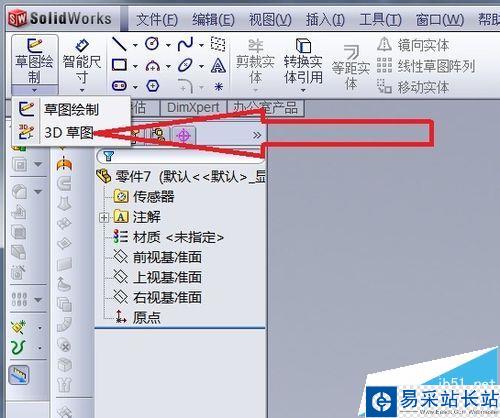

2、找到3D草圖,如圖所示

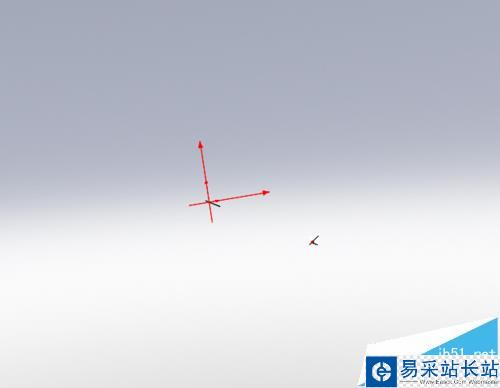

3、繪制界面,可以看到如圖所示的坐標系

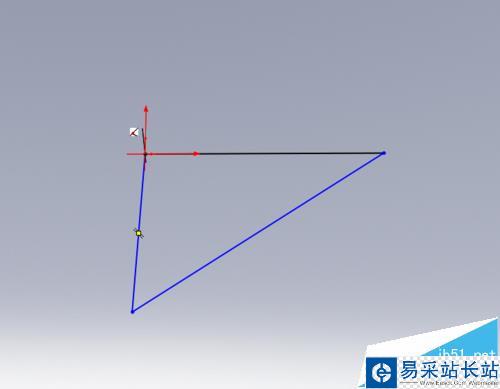

4、首先小編在一個平面上繪制了一個三角形

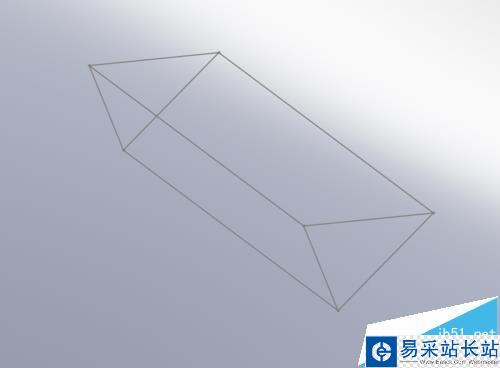

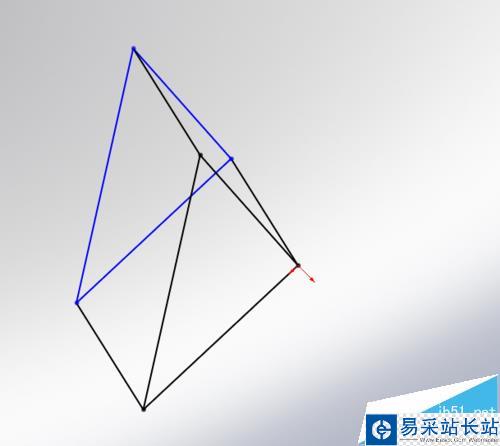

5、接下來通過按Tab鍵來切換空間三個面,可以看到小編通過不斷的切換最后繪制了一個三棱柱

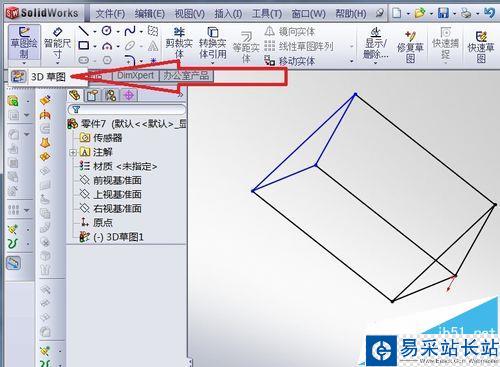

6、繪制完成后,需要再找到3D草圖,點擊后才能退出,直接點擊退出草圖是無法退出3D草圖的

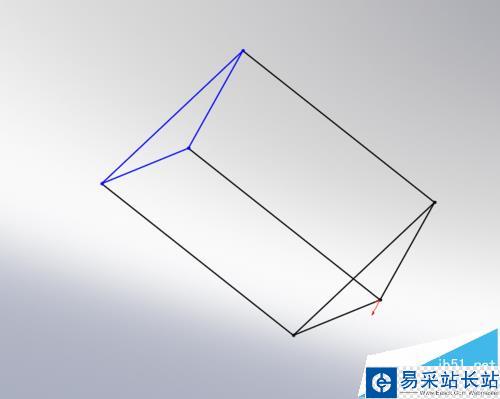

7、退出后的效果,3D草圖是一個很方便的命令,不過在繪制3D草圖時,某些繪制草圖的命令是無法使用的,比如等距實體等。
