Solidworks怎么使用方程式快速設計零件?

2024-07-16 17:12:57
字體:
來源:轉載
供稿:網友

機械設計者在使用Solidworks作零件設計時,首先是有自己的設計原則,或稱設計意圖,比如某尺寸與另一尺寸有一定的函數關系,這時需要靈活利用軟件中提供的方程式功能來設計零件,這樣可以更方便快捷地修改模型,也使模型的觀看者對您的設計原則更容易理解。

軟件名稱:SolidWorks 2010 SP2.1 中文破解免費版軟件大小:4.64GB更新時間:2013-07-29

1、為了演示我建立了一個簡單的模型,這里面有兩個圓柱體,一個稱為大圓柱一個稱為小圓柱,此處我想讓小圓柱的直徑始終保持為大圓柱直徑的1/2。

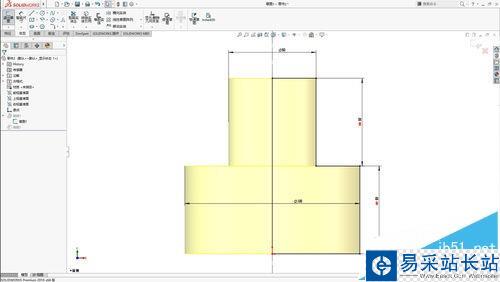

2、這里看到模型是由旋轉特征產生的,大小圓柱的直徑都在草圖中標明,大圓柱直徑為100,小圓直徑為50。

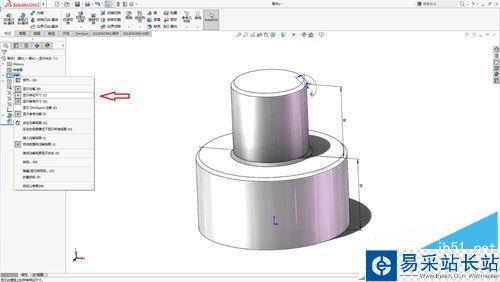

3、‍在左側模型樹中,找到注解,右鍵點選“顯示特征尺寸”,方便后面對尺寸的選擇。

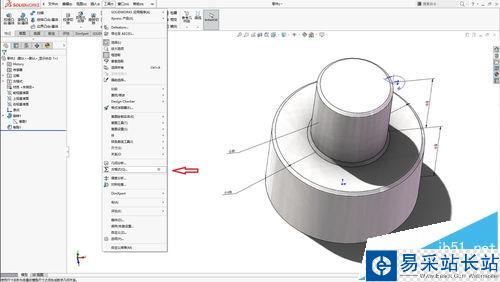

4、點擊菜單欄中的 工具-方程式,如圖。

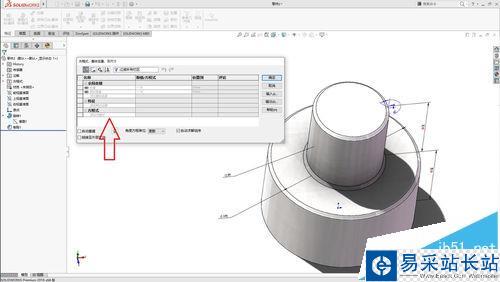

5、出現方程式、整體變量及尺寸,對話框。

6、單擊對話框中,方程式三個字下面的添加方程式位置,這時在添加方程式位置處顯示為“D4@草圖1”,這就說明該尺寸已在方程中作為因變量設置完。

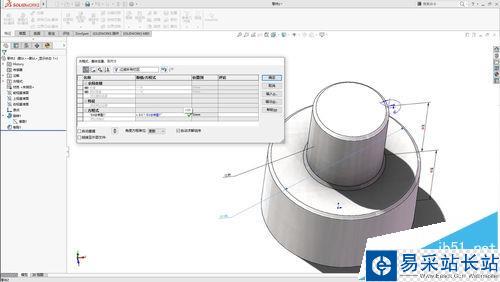

7、在其右側表格處單擊,在“=”后面輸入 ”0.5 *“ ,此時單擊模型中大圓柱直徑尺寸,顯示為"D3@草圖1",點擊綠色對號。點擊確定,就完成了方程式的建立,這樣以后只需要修改大圓柱直徑,小圓柱直徑也后一同自動修改。

注意事項:

如果設置方程時,尺寸當時并不滿足方程式的條件,系統會自動修改因變量的尺寸以滿足方程式。

建議將方程式設計一個快捷鍵,這樣使用時候比較方便。
