該經驗為大家分享一篇簡單快速繪制球軸承的方法。

1、打開CAD，雙擊或者右鍵選擇打開，并設置好相關的圖層。

2、繪制圓角為1，長度為95寬度為25的矩形，并分解。偏置上方線條分別為8、17、25，并將下面的偏置線條圓倒角，半徑為1.

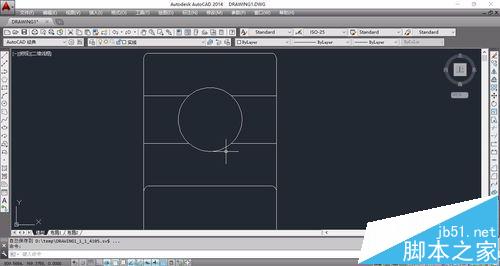

3、繪制一個半徑為6的圓在兩條偏置線的中心位置，并修剪。鏡像上述的線條和圓，并填充圖案。

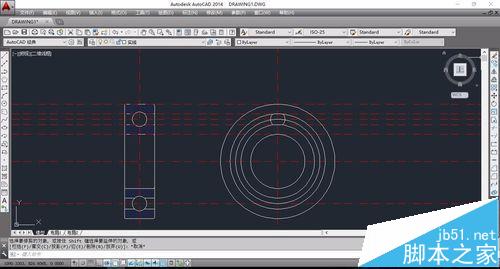

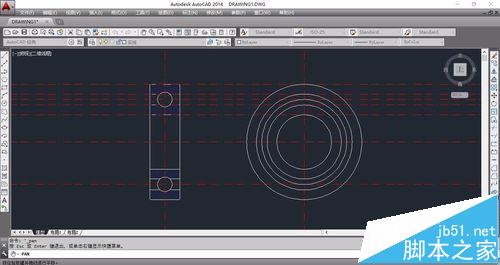

4、繪制輔助線和相關的同心圓，如下圖所示。繪制滾珠，半徑為6，并修剪多余的線條。

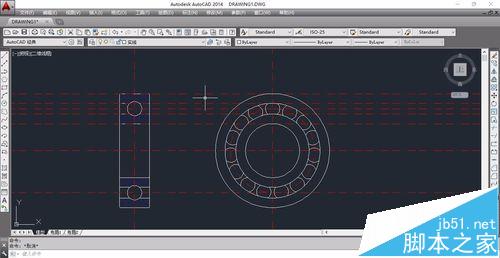

5、環形陣列滾珠，并且修改圖層特性，即將實線轉化為中心線。

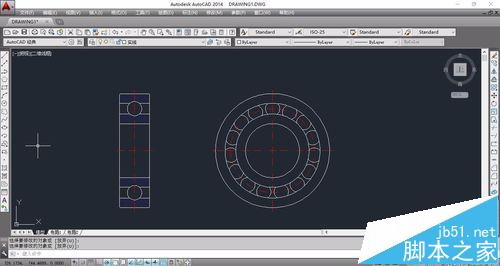

6、最后一步，修建多余的線條，如下圖所示，就完成球軸承了。
