CAD如何一次進行快速基線標注/半徑標注

1、一般我們進行標注時都是一個一個地標注，必須在完成第一個標注后才能進行第二個標注，但是CAD里面提供了一個快速標注的工具，可以很迅速地一次將所有標注都完成。

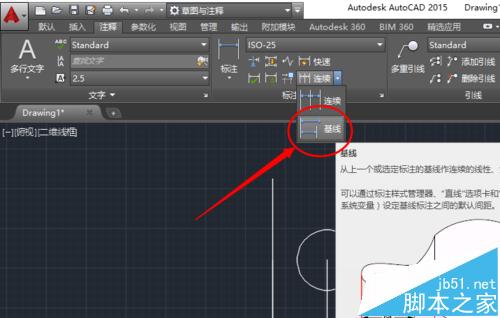

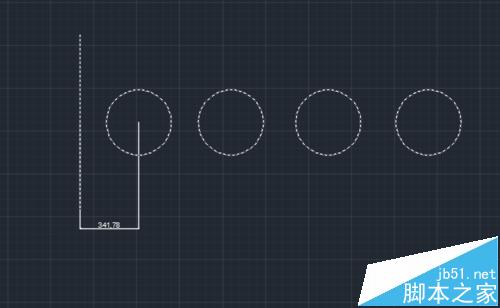

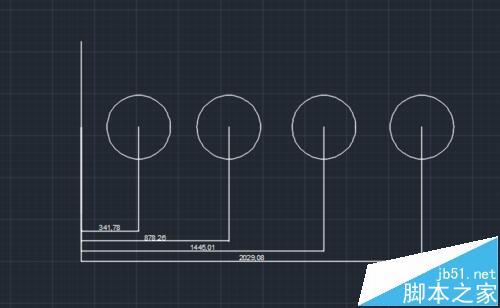

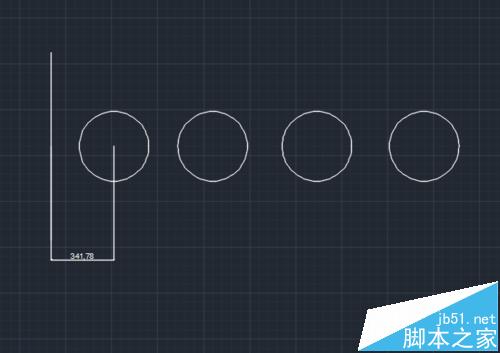

2、首先來看一下不使用快速標注的基線標注，下面是一條直線和若干個圓，要做這幾個的基線標注首先要做一下直線和第一個圓的線性標注，然后使用基線標注命令依次進行標注。

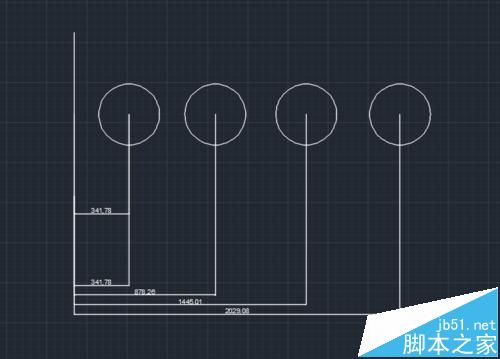

3、但是使用快速標注就不用這么麻煩了，我們先轉到注釋—快速標注。如果我們點擊快速標注，會出現一個小方塊，要求選擇需要標注的幾何圖形，這時如果點擊每個圖形將它們選中后回車，出現的標準是連續標準，顯示的數字是每個圖形的間隔距離，并不是我們要的基線標注。

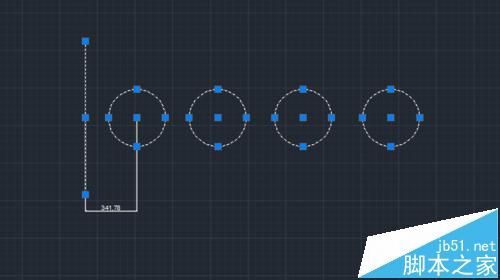

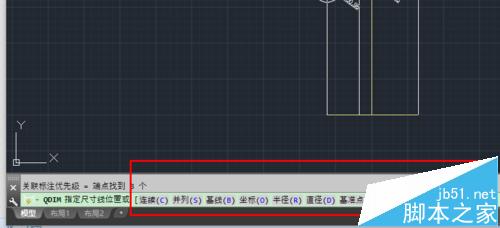

4、這個時候怎么辦呢？正確的操作是全選所有圖形，然后點擊快速標注，注意下面命令欄有一些選項，輸入基線的選項b，然后回車，這個時候就會發現出來的都是基線標注了。

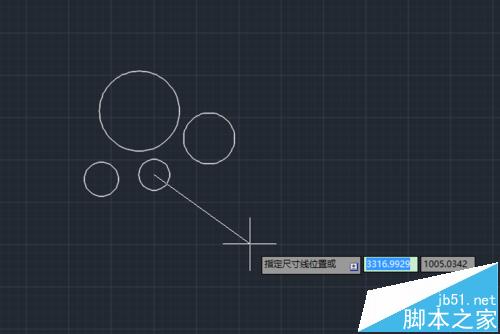

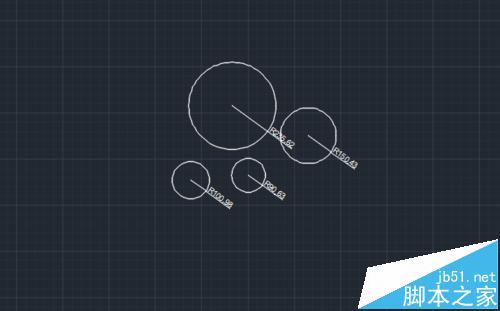

5、再來看看半徑標注，下面是幾個半徑不同的圓，要一次進行全部半徑標注，也可以使用快速標注。首先也是全選圓，然后點擊快速標注，輸入r，回車，可以看見要求指定尺寸線的位置，任意指定一個位置，最后就可以看見所有的圓半徑都被標注出來了。

6、需要注意的是，快速標注命令欄里面顯示的選項都可以一次進行標注，例如坐標、基線、半徑、基準點、直徑等等，沒有顯示出來的可以用連續標準進行也很方便。
