先將"DISPLAY"層設為當前層，并將當前坐標系設為WCS。22.4.1 創建屏幕AutoCAD提供了三種布爾運算，其中差集運算（SUBTRACT）可用于刪除兩實體間的公共部分。先創建兩個長方體實體，然后在這兩個長方體之間做差集運算。選擇"Solids（實體）"工具欄中的 圖標，并進行如下操作：

Specify corner of boxor[CEnter] <0,0,0>: 50,20,145 Enter

//指定長方體的第一個角點

Specify corneror[Cube/Length]: 400,120,425 Enter

//指定長方體的第二個角點

重復上述操作以（85, 20, 178）、（365, 28, 388）為對角點再創建一個長方體。現在使用"subtract"命令將第二個長方體從第一個長方體中刪除。選擇"Solids Editing（實體編輯）"工具欄中的 圖標，并進行如下操作：

Select solids and regions to subtract fromselectobjects:

//選擇第一個長方體作為被減對象

Select objects: Enter

//結束選擇

Select solids and regions to subtract ..Select objects:

//選擇第二個長方體作為要減去的對象

Select objects: Enter

//結束選擇

22.4.2 創建圓角"fillet"命令和"chamfer"命令均可用于三維實體編輯。本例中使用"fillet"命令給顯示器的棱邊拋圓。調用"fillet"命令，并進行如下操作：

Select first objector[Polyline/Radius/Trim]:

//選擇選擇長方體的一條邊

Enter fillet radius <10.0000>: 5 Enter

//指定圓角半徑

Select an edgeor[Chain/Radius]:

//依次選擇長方體另外11條邊

Select an edgeor[Chain/Radius]: Enter

//結束命令

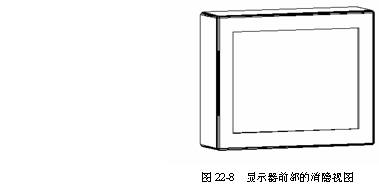

已創建了顯示器模型的前半部分，現在使用消隱命令查看結果，如圖22-8所示。

22.4.3 創建顯示器后半部 在這一步驟中將使用另一種布爾運算——并集，并集運算（UNION）能夠合并兩個或多個實體（或面域），構成一個組合實體。調用"ddvpoint"命令，彈出"Viewport Preset（視點預設）"對話框，將視點的水平角度和垂直角度分別改為160和20。將該視圖命名為"VIEW2"保存起來。

1. 創建第一個實體選擇"Solids（實體）"工具欄中的 圖標，并進行如下操作：

Specify corner of boxor[CEnter] <0,0,0>: 55,120,162.5 Enter

//指定長方體第一個角點

Specify corneror[Cube/Length]: 395,300,407.5 Enter

//指定長方體第二個角點

該長方體后側面中心點與其前側面的四條邊可分別形成四個平面，使用"slice"命令，以這四個平面為剖分平面，將該長方體剖切為一個四棱錐體，其消隱視圖如圖22-9所示。

2. 創建第二個實體以（85, 120, 160）、（365, 370, 390）為對角點再創建一個長方體。連續使用"slice"命令，將該長方體剖分為一個四棱柱，所用剖分平面分別為：(1) 上部：（350, 370, 375）、（100, 370, 375）、（365, 120, 390）(2) 下部：（350, 370, 175）、（100, 370, 175）、（85, 120, 160）(3) 左部：（100, 370, 375）、（100, 370, 175）、（85, 120, 160）(4) 右部：（350, 370, 375）、（350, 370, 175）、（365, 120, 390）

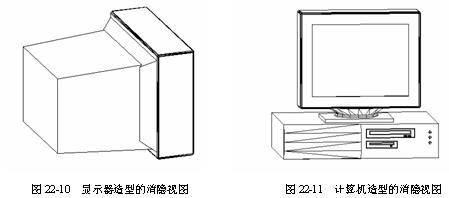

3. 創建組合實體現在將棱錐與棱柱合并成一個組合實體。選擇"Solids Editing（實體編輯）"工具欄中的 圖標，并在提示下選擇棱柱體和棱錐體，回車確認后，系統將創建一個組合的實體。現在整個顯示器造型就全部創建完了，下面使用消隱命令查看繪制的成果，如圖22-10所示。

通過以上各個步驟的繪制工作，已經完成了計算機模型的全部建模過程。如果想得到圖22-1所示的效果圖，還要進一步在建模的基礎上進行渲染工作。用戶可在學習第23章的內容后來嘗試對計算機模型進行渲染。現在轉換到視圖"VIEW1"，并使用消隱命令來查看整個模型，此時應如圖22-11所示。
