歐式門的畫法較為復雜，其門板上的有線條。那么今天我們來學習一下歐式門的簡單畫法。以雙扇門為例。

1、首先繪制門套，高為2250，寬度為1900。調用偏移命令，將線段依次向內偏移40,70.

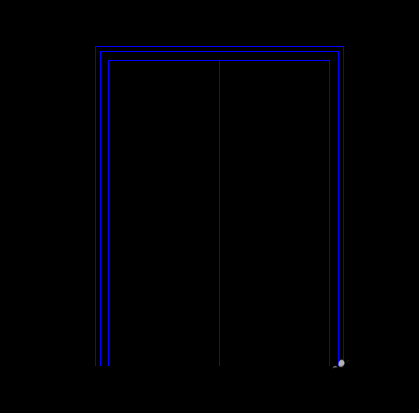

2、在線段中間繪制一條垂直線。

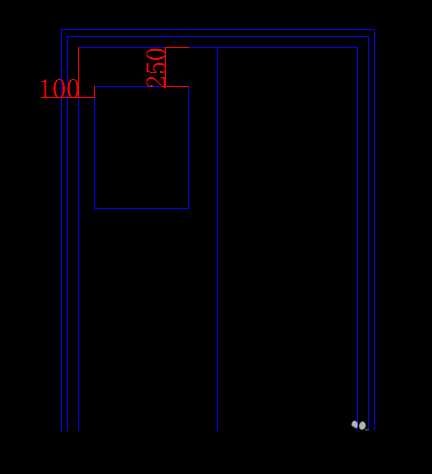

3、調用矩形命令，繪制尺寸為600*780矩形，并移動到相應位置。

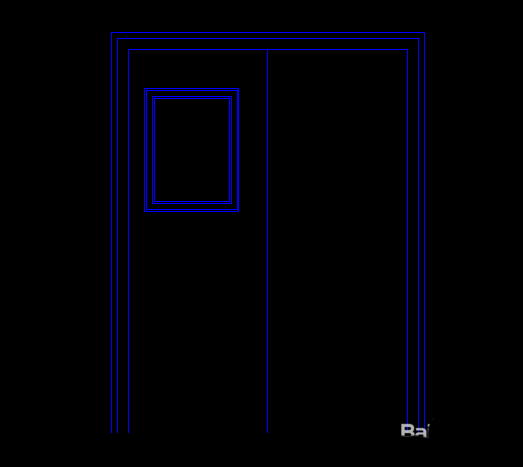

4、將矩形向內偏移10,40,10.

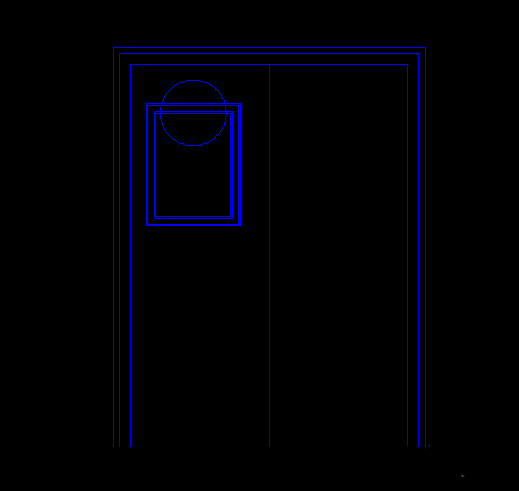

5、以線段中心繪制一個半徑為210的圓。

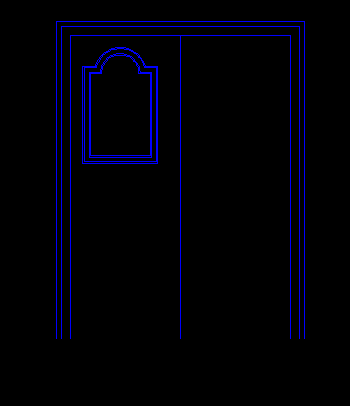

6、依次向內偏移10,40,10，并調用修剪命令進行修剪。

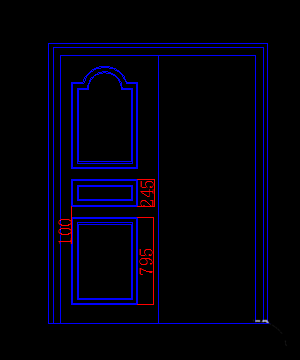

7、按上述方法繪制下面的造型。

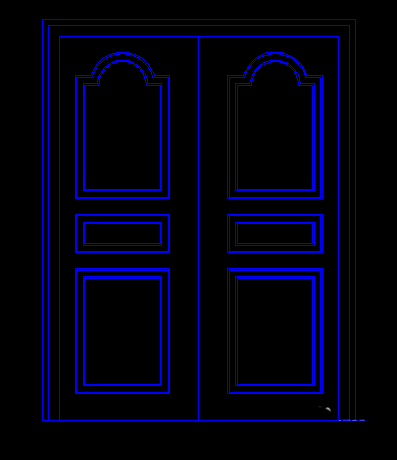

8、通過鏡像的到另一側的圖形，歐式門繪制完成。
