在進行擴初設計或者報規劃的時候，坐標標注是必須要做的，很多初學者不知道怎么使用，以及使用時要注意什么。我來分享一下我的使用經驗。

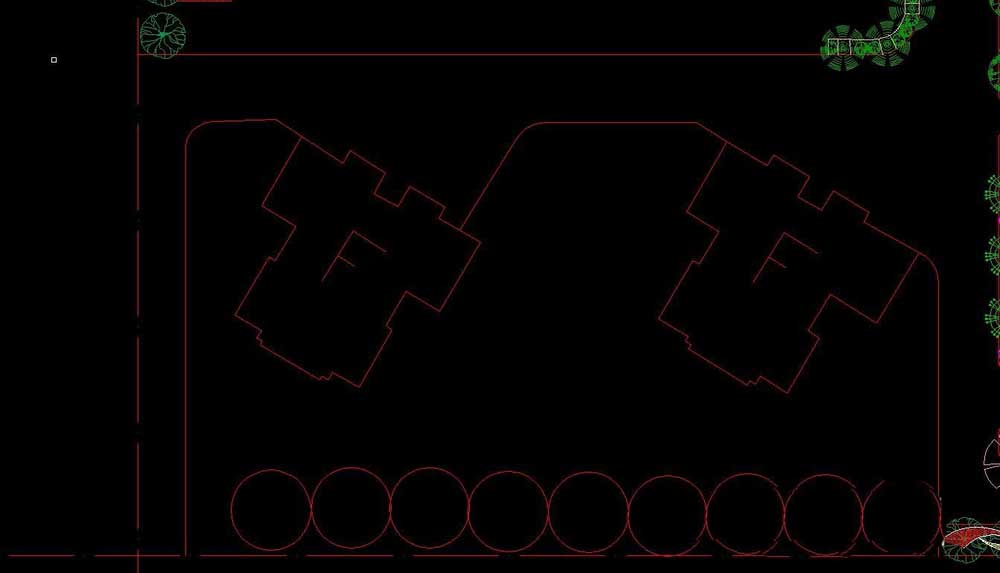

1、打開cad文件，以簡單模塊示例。

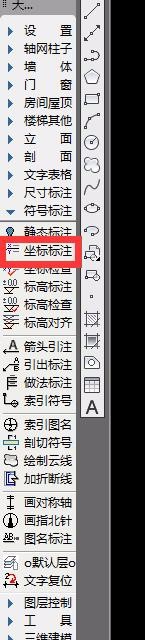

2、在天正工具欄中找到“符號標注-坐標標注”

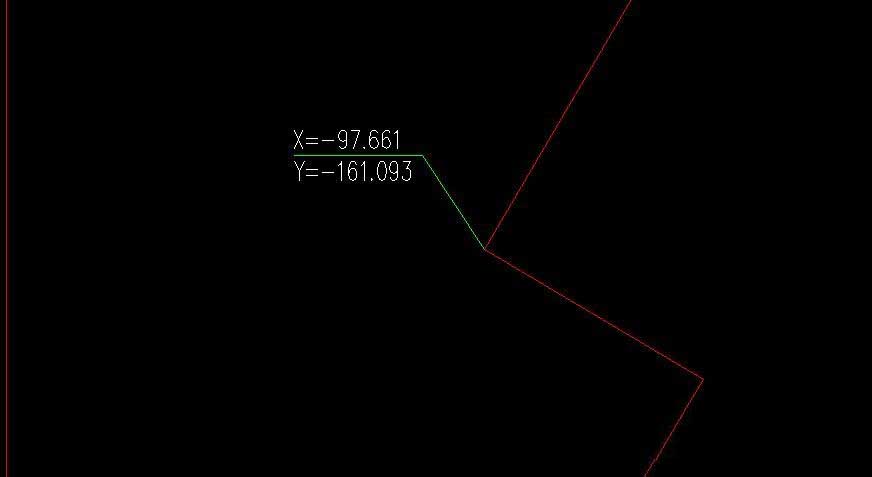

3、選擇后，點擊建筑的角點，便可進行坐標標注。

4、在左下角可以調整標注的比例，以顯示清晰為標準。

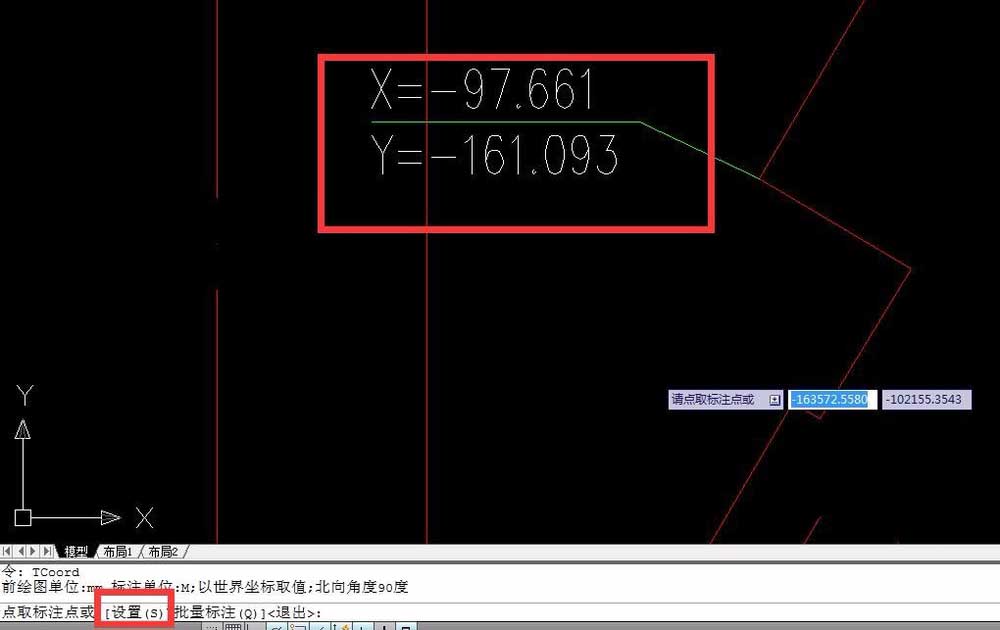

5、示例的這種標注一般來說是不太規范的，因?yàn)檫@是城市規劃角度的大尺度，基本上都要求要以米為單位，可輸入“S”進行調整。

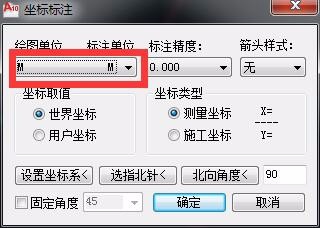

6、將單位設置成M。

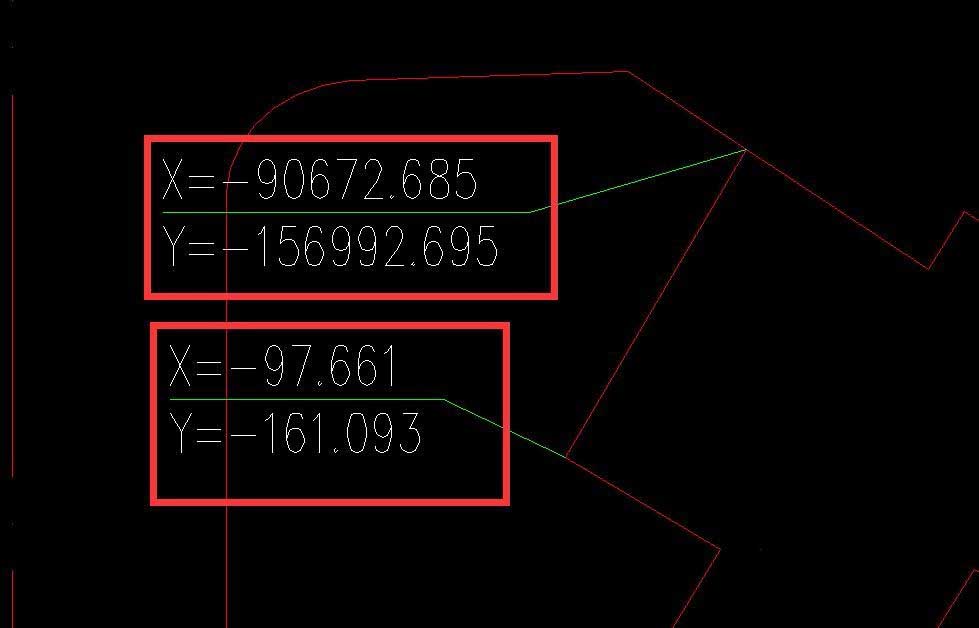

7、設置確定后，重新標注，就能發現他們的不同了。

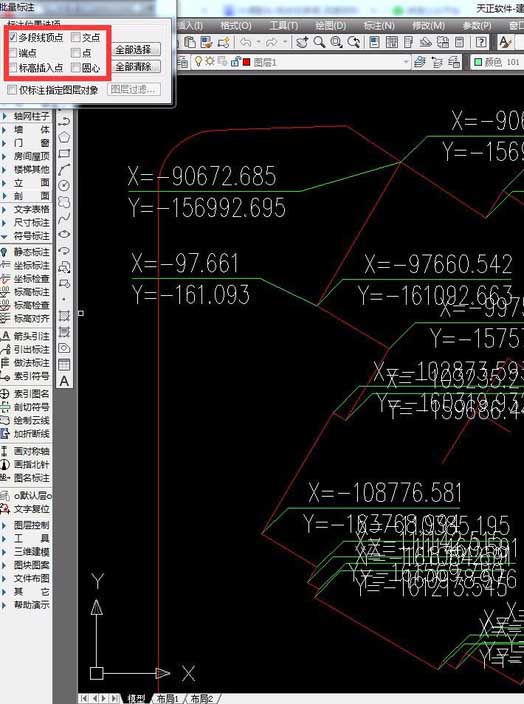

8、也可以輸入“Q”來使用批量標注，但是看下圖的效果，不太建議使用這個功能，因?yàn)闀?huì)造成圖面的混亂，所以還是自己動手更方便一些。
