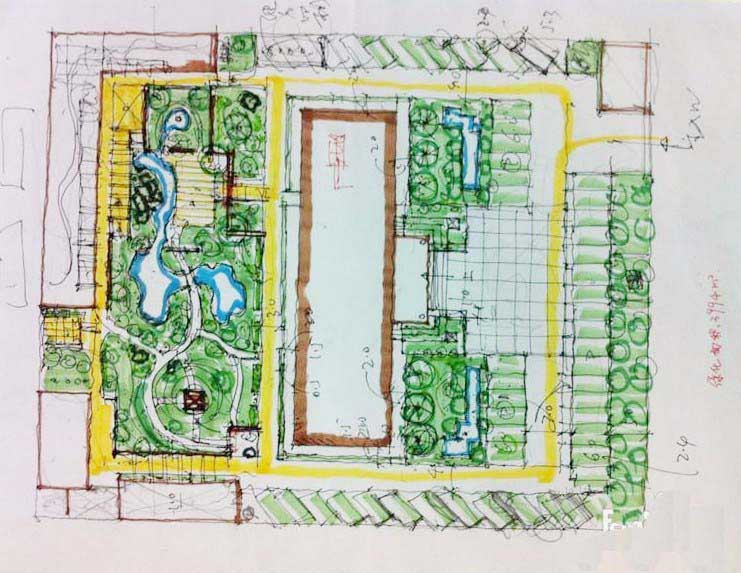

在園林景觀設計中，我們經常需要在CAD中細化手繪方案稿，這時候就需要把手繪的方案平面圖導入CAD中描圖，怎么樣使我們的描圖能按比例準確進行呢？下面給大家介紹一下我自己的經驗。

1、前提條件這里先說明一下，本經驗所用案例是   場地尺寸確定的，場地長96米，寬76米，如果是沒有給定場地尺寸，我們必須要找一個參照，這個參照尺度越大對我們精確縮放越有利，比如場地內較大的建筑的長和寬。

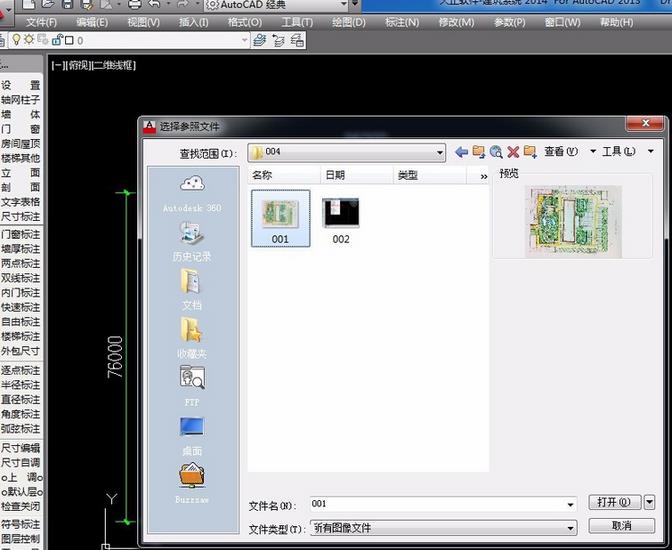

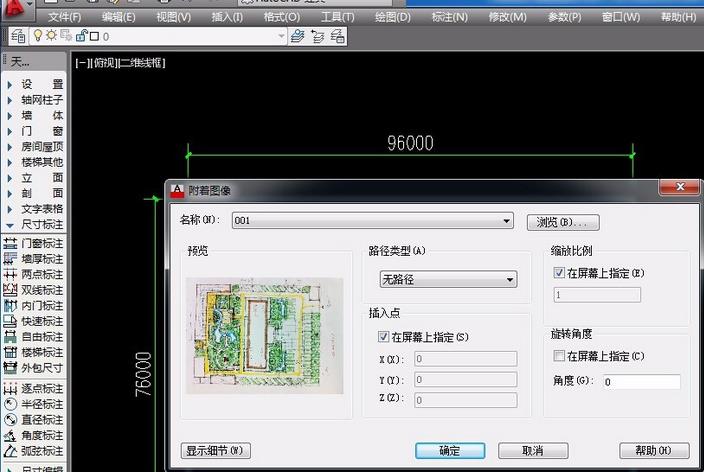

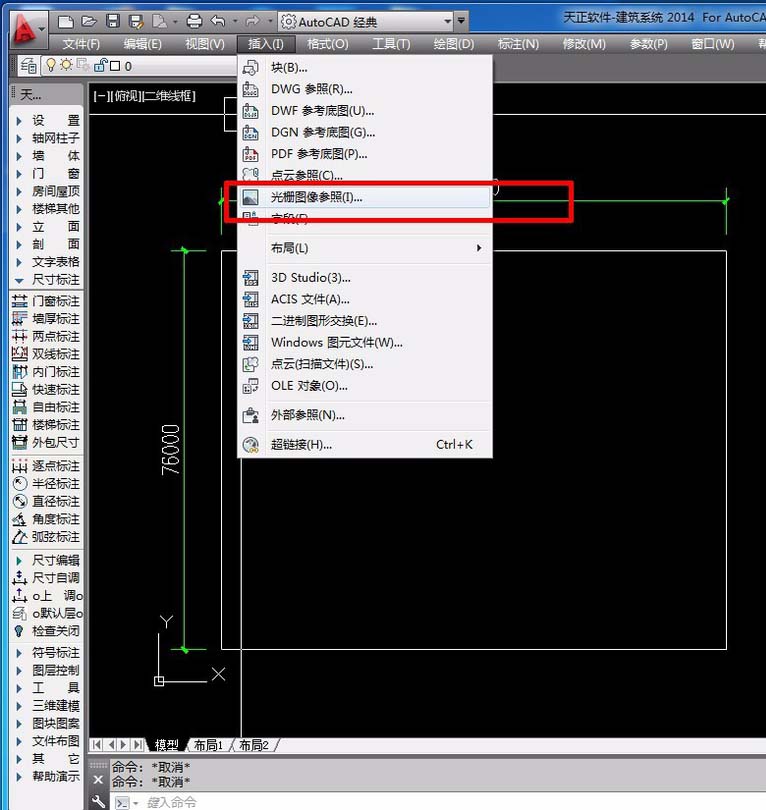

2、打開CAD將手繪方案平面圖導入CAD中，導入手繪稿的時候注意，雙擊圖片邊，在彈出的對話框中將“淡入”的滑動條，調整一下，這樣會使我們的CAD線條比較清晰。

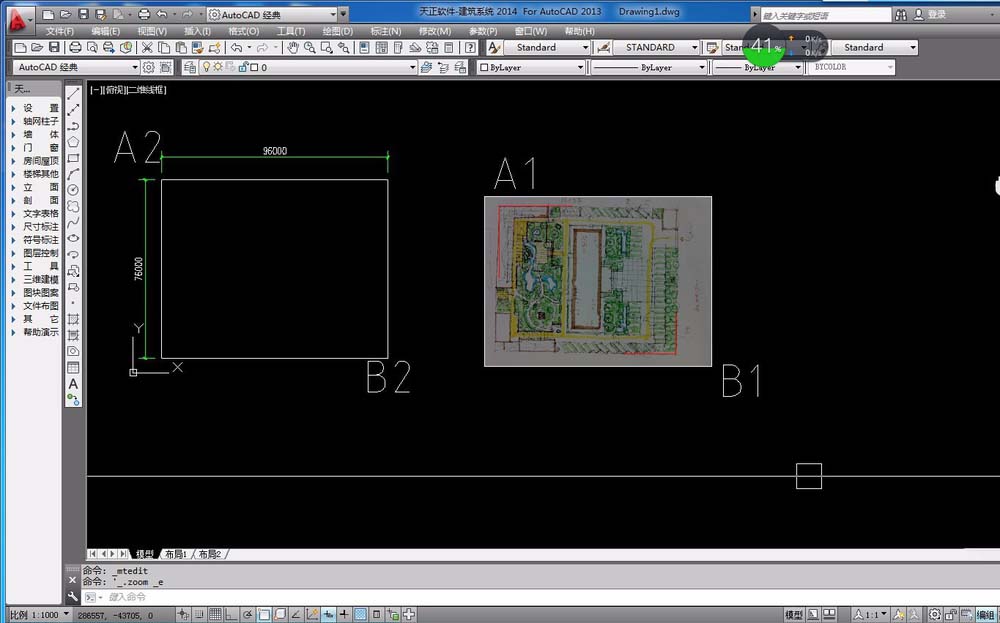

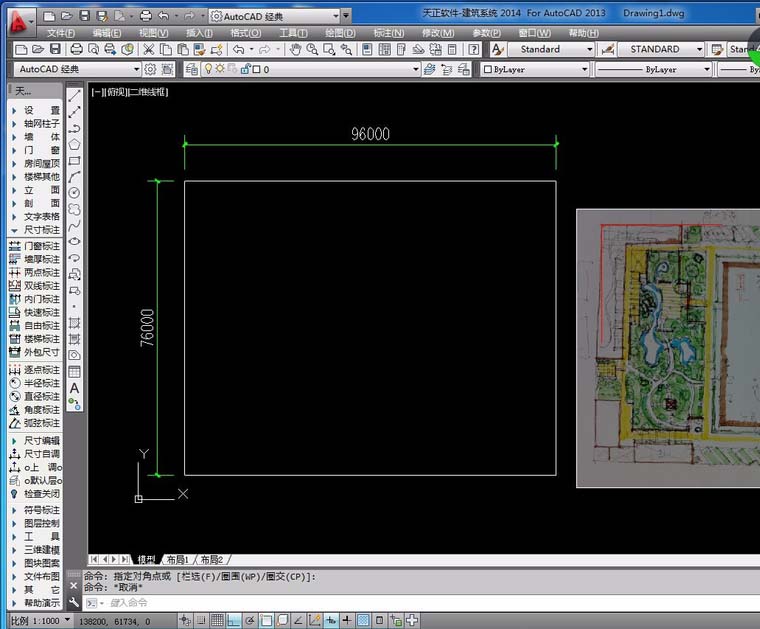

3、畫一個長96米   寬76米的矩形，在導入的手繪稿上畫出左上角和右下角的角點。圖中A1  B1   A2   B2四個點事為了說明問題，大家在實際制圖操作中不需要標。

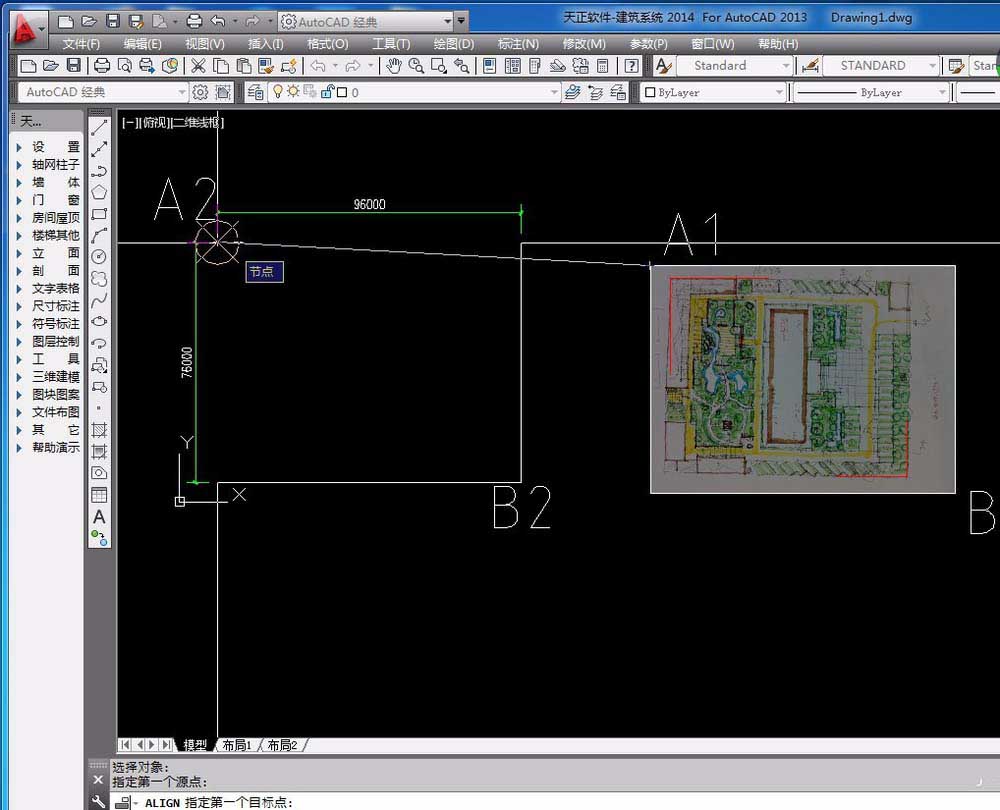

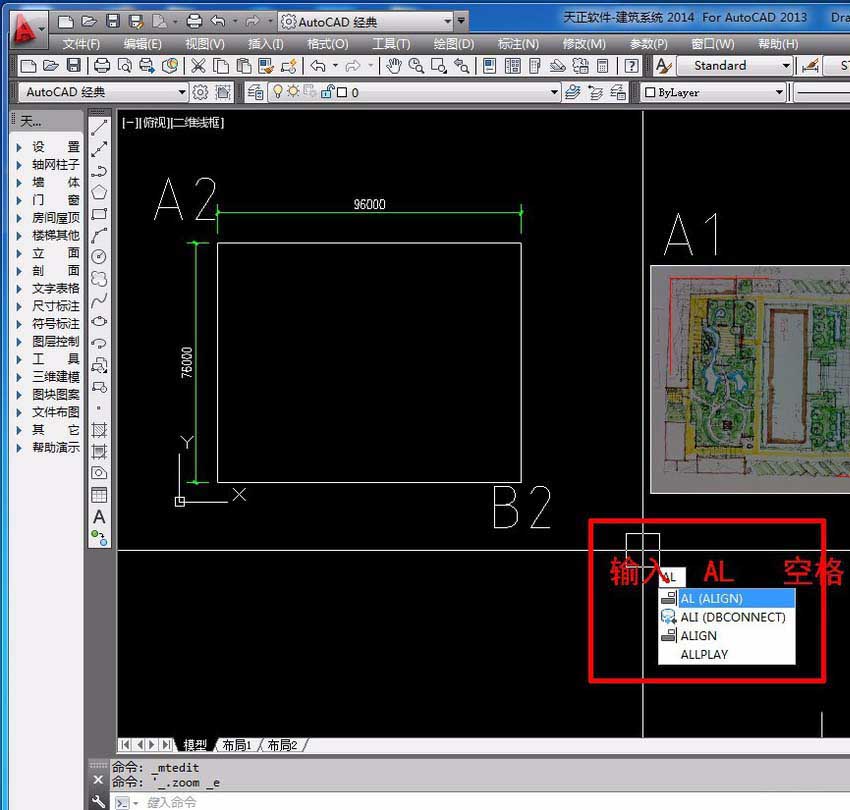

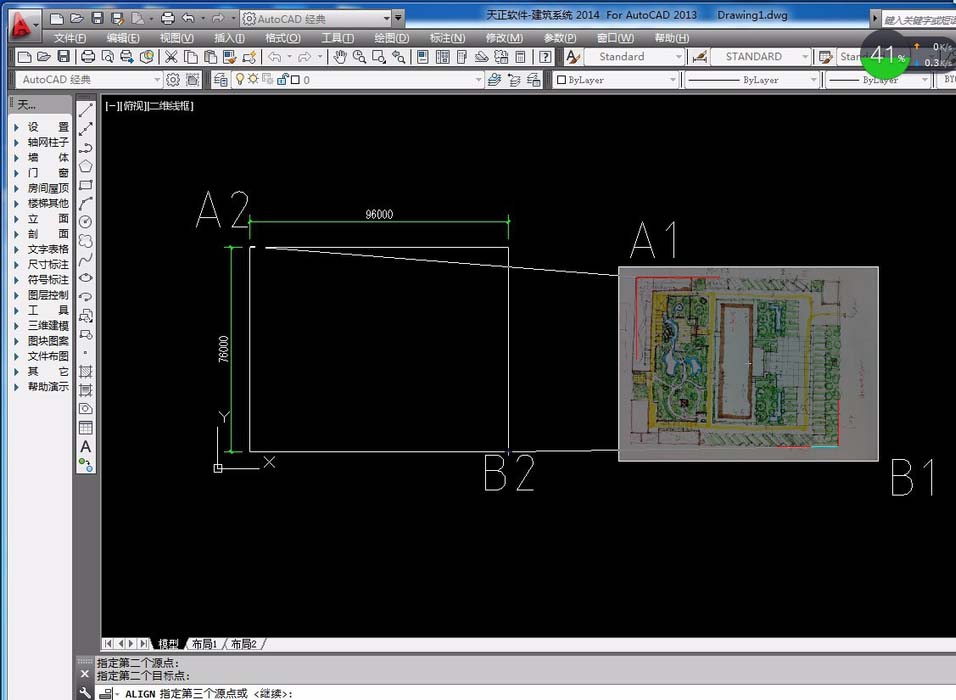

4、輸入  “ AL"  命令，空格，點擊A1點-------點擊A2點-------點擊B1點--------點擊B2點-------空格鍵，命令提示：是否基于對齊點縮放，選擇    ”是“   回車，對齊完成，這樣縮放，我們手繪方案稿的比例尺寸和項目場地的比例尺寸就完全吻合了，接下來注意景觀設計的常規尺寸進行描圖，我們就能很完美的完成方案描圖任務，此方法用在擴初階段是最好的。
